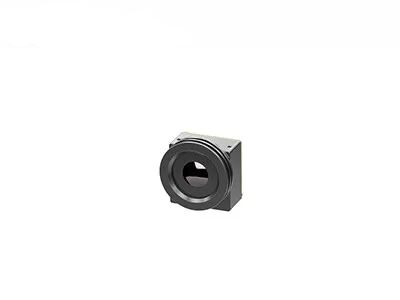

25mm Lens Uncooled LWIR Thermal Module 640x512 12μM للكشف في الهواء الطلق
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | TWIN612 / R. |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ＜ 40 مليون كلفن | معدل الإطارات | 25 هرتز / 30 هرتز |
| إبراز | وحدة حرارية للعدسة مقاس 25 مم,وحدة حرارية LWIR للكشف في الهواء الطلق,قلب كاميرا حرارية للكشف |
||
منتوج وصف
وحدة حرارية LWIR غير مبردة: 640x512 12μm، عدسة 25 مم للكشف الخارجي
وصف المنتج
وحدة TWIN612 الحرارية هي منتج جديد تم تطويره بواسطة SensorMicro.
تعتبر نواة الكاميرا الحرارية غير المبردة 640x512/12µm جهاز تصوير حراري عالي الأداء يوفر إمكانات تصوير متقدمة وحساسية استثنائية للإشعاع الحراري. تم تصميم هذه النواة باستخدام أحدث تقنيات الميكروبولومتر غير المبردة، وتقدم جودة صورة وتفاصيل فائقة مقارنة بمستشعرات التصوير الحراري التقليدية.
مع مصفوفة بكسل 640x512 ومسافة بكسل تبلغ 12µm، توفر نواة الكاميرا هذه تصويرًا عالي الدقة للغاية وحساسية استثنائية لدرجة الحرارة، مع حساسية تقل عن 50 mk. كما أنها توفر نطاقًا ديناميكيًا واسعًا يصل إلى 14 بتًا، مما يضمن دقة استثنائية في مجموعة من بيئات التشغيل المختلفة.
عملية التغليف الخزفي مشابهة للتغليف المعدني، وهي تقنية تغليف كاشف الأشعة تحت الحمراء ناضجة. بالمقارنة مع التغليف المعدني، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير. وبالتالي، يمكن تطبيق الوحدة الحرارية TWIN612 على الصناعات التي لديها متطلبات صارمة بشأن الحجم والوزن واستهلاك الطاقة.
الميزات الرئيسية
- حجم صغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD نموذجي<40mk
- تصوير حراري واضح وحاد
- استهلاك الطاقة النموذجي منخفض يصل إلى 0.8 واط
مواصفات المنتج
| الموديل | TWIN612/R |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640×512 |
| حجم البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD نموذجي | ＜40mK |
| معالجة الصور | |
| معدل الإطارات | 25 هرتز/30 هرتز |
| وقت البدء | 6 ثواني |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | YUV/BT.656/LVDS/USB2.0 |
| عرض الصورة | 11 في المجموع (أبيض ساخن/حمم بركانية/قوس قزح حديدي/أزرق/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/أحمر ساخن/أسود ساخن) |
| خوارزمية الصورة | NUC/3D/2D/DRC/EE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 50pin_HRS |
| واجهة الاتصال | RS232/USB2.0 |
| جهد الإمداد | 4~5.5 فولت |
| استهلاك الطاقة النموذجي | 0.8 واط |
| قياس درجة الحرارة | |
| نطاق درجة حرارة التشغيل | -10℃~50℃ |
| نطاق قياس درجة الحرارة | -20℃~150℃, 0℃~550℃ |
| دقة قياس درجة الحرارة | أكبر من ±2℃ أو ±2% |
| SDK | Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الفيزيائية | |
| الأبعاد (مم) | 25.4×25.4×35 (بدون عدسة) |
| الوزن | 25 جرام (بدون عدسة) |
| القدرة على التكيف مع البيئة | |
| درجة حرارة التشغيل | -40℃～+70℃ |
| درجة حرارة التخزين | -45℃～+85℃ |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35grms، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| البصريات | |
| عدسة اختيارية | ثابتة حرارياً: 13 مم |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري TWIN612/R في مجال التصوير الحراري، ومراقبة الأمن، وحمولات الطائرات بدون طيار، والروبوتات، والأجهزة الذكية، وADAS، ومكافحة الحرائق والإنقاذ
مزايا الشركة
الأسئلة الشائعة
1. ما هي كاميرا الأشعة تحت الحمراء؟
يستخدم نظام التصوير الحراري بالأشعة تحت الحمراء كاشفات الأشعة تحت الحمراء لاستشعار الإشعاع تحت الأحمر، وتحويله إلى إشارات كهربائية يتم تضخيمها بعد ذلك ومعالجتها إلى صورة معروضة.
2. المبدأ الأساسي لكاميرا الأشعة تحت الحمراء
تكنولوجيا التصوير الحراري هي نوع من تقنيات الكشف والتعرف السلبية وغير التلامسية. لديها وظيفتان رئيسيتان:
- التصوير الحراري: قياس درجة الحرارة غير التلامسي واكتشاف الأعطال
- الرؤية الليلية: اكتشاف الهدف وتحديده بسهولة في الظلام الدامس
