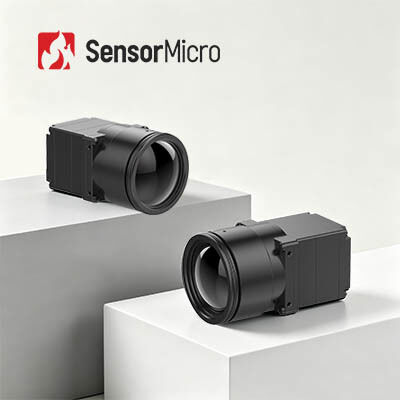

وحدة تصوير حرارية LWIR غير مبردة 1280x1024 12μm مع استهلاك طاقة 1.0W للرؤية الليلية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 1.0 واط |
|---|---|---|---|
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI | المدى الطيفي | 8 ~ 14 ميكرومتر |
| درجة البكسل | 12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
| إبراز | الوحدة الحرارية 12uM LWIR,الوحدة الحرارية للرؤية الليلية LWIR,وحدة التصوير الحراري غير المبردة 12uM |
||
منتوج وصف

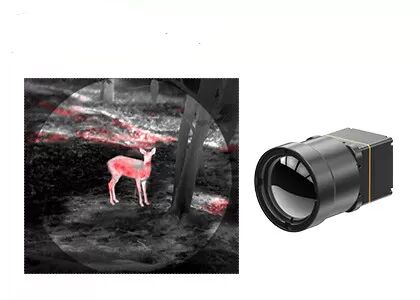

وحدة التصوير الحراري LWIR Uncooled 1280x1024 12μm للرؤية الليلية الشخصية
نظرة عامة على المنتج
قم بترقية أنظمة التصوير الحراري الخاصة بك باستخدام الكاميرا الأساسية ذات الدقة العالية COIN1212 التي تعمل بالأشعة تحت الحمراء! تتميز بدقة 1280 × 1024 ميجابكسل الرائدة في الصناعة وتقنية الكشف عن مستوى الرقاقة 12 ميكرومتر، فهي تلتقط تفاصيل حرارية لا تشوبها شائبة سواء لمراقبة منطقة واسعة لمسافات طويلة أو مراقبة الهدف بدقة قريبة. توفر خوارزميات تحسين الصورة المتقدمة المدمجة وضوحًا بصريًا فائقًا، بينما يعمل التوافق الكامل للواجهة وخيارات العدسات الغنية على زيادة مرونة التطبيق. تم تصميمه للتكامل السريع والتطوير منخفض التكلفة، وهو حل التصوير الحراري الشامل والفعال من حيث التكلفة للتصنيع المتطور والنقل الذكي ومراقبة البنية التحتية الحيوية ومشاريع البحث العلمي المتطورة.
الميزات الرئيسية
- تصوير عالي الوضوح، كشف دقيق
- دقة تبلغ 1280×1024/12μm ميجابكسل تتيح مجال رؤية واسعًا وتصويرًا عالي الدقة طويل المدى
- يلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة من مسافة قريبة
- كاملة المواصفات وفعالة من حيث التكلفة
- تم تصميمه باستخدام كاشف الأشعة تحت الحمراء الرائد في الصناعة على مستوى الرقاقة كبير الحجم
- متكامل مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة والجودة البصرية
- التكامل السريع، والتنمية المتسارعة
- يدعم واجهات إخراج الصور المتعددة بما في ذلك DVP وBT.1120
- يقوم بإخراج بيانات صورة RAW/YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة1212 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء |
المواد الحساسة:VOx دقة:1280×1024 حجم البكسل:12 ميكرومتر الاستجابة الطيفية:8 ميكرومتر ~ 14 ميكرومتر NETD النموذجية:≥40mK/F1.0/25 درجة مئوية |
| معالجة الصور |
معدل الإطار الرقمي:30 هرتز وقت البدء:6 ثانية فيديو تناظري:/ الفيديو الرقمي:الخام/YUV422 خوارزمية الصورة:تصحيح عدم التماثل (NUC)، تقليل الضوضاء ثلاثية الأبعاد (3DNR)، منع الضوضاء ثنائية الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) عرض الصور:10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | برامج المحكمة الجنائية الدولية:التحكم في الوحدة وعرض الفيديو |
| كهربائي |
الواجهة الخارجية القياسية:50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) لوحة التمديد:USB3.0 واجهة الاتصالات:تي تي ال-232 واجهة الفيديو الرقمية:DVP16/BT.1120/MIPI جهد الإمداد:4.5 ~ 5.5 فولت استهلاك الطاقة النموذجي:1.0 واط |
| ميكانيكية |
الحجم الأساسي العاري (مم):14 مم / 19 مم / 25 مم: 25.4 مم × 25.4 مم × 19.3 مم؛ 35 مم / 50 مم / 100 م: 35.4 مم × 35.4 مم × 17.8 مم الوزن الأساسي العاري (ز):14 ملم/19 ملم/25 ملم: 19.7±1 جرام؛ 35 ملم/50 ملم/100 متر: 32.5±1 جرام |
| القدرة على التكيف البيئي |
درجة حرارة التشغيل:-40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين:-45 درجة مئوية~+85 درجة مئوية رطوبة:5% ~ 95%، غير التكثيف اهتزاز:5.35 جرام، اهتزاز عشوائي، 3 محاور تأثير:نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات شهادة:ROHS2.0/الوصول |
| عدسة بصرية |
عدسة بصرية:التركيز الحراري الثابت: 14 مم / 19 مم / 25 مم / 35 مم / 50 مم / 100 مم مستوى الحماية:IP67 (العدسة الأمامية) |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN1212 في مجال مراقبة البنية التحتية الرئيسية والتصنيع المتطور والتفتيش الصناعي والبحث العلمي وما إلى ذلك.
مزايا المنتج
- محفظة منتجات متنوعة:مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
- مجموعة متنوعة من المنتجات الغنية:توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
- الأداء المتميز:تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية.
- التكامل السهل:تعمل خيارات الواجهة المتعددة على تسهيل التكامل وتمكين التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
ما هي الوحدة الحرارية؟
الوحدة الحرارية عبارة عن جهاز يحتوي على كاشف الأشعة تحت الحمراء والإلكترونيات المرتبطة به اللازمة لمعالجة الإشارات الصادرة عن الكاشف. الغرض من الوحدة الحرارية هو توفير حل كامل ومتكامل لتطبيقات التصوير الحراري.
تشتمل الوحدة الحرارية عادةً على مستشعر تصوير حراري، ورقاقة معالجة الصور، ومكونات أخرى مثل العدسة، والغالق، وواجهة نقل البيانات. قد يكون مستشعر التصوير الحراري عبارة عن كاشف للأشعة تحت الحمراء غير مبرد أو مبرد، اعتمادًا على مستوى الحساسية المطلوب. تؤدي شريحة معالجة الصور وظائف مختلفة لمعالجة الصور، مثل تقليل الضوضاء وتحسين الصورة، وقد توفر ميزات إضافية مثل قياس درجة الحرارة.
غالبًا ما تُستخدم الوحدات الحرارية في التطبيقات التي تتطلب تصويرًا حراريًا عالي الجودة، مثل التشخيص الطبي والتفتيش الصناعي وأنظمة الأمان. ويمكن دمجها في أجهزة مختلفة، مثل الكاميرات الحرارية المحمولة، ووحدات التصوير الحراري للطائرات بدون طيار، وأنظمة الرؤية الليلية المتكاملة للسيارات.
ومن خلال توفير حل متكامل، يمكن للوحدات الحرارية تبسيط عملية تطوير وتصنيع منتجات التصوير الحراري، بالإضافة إلى تحسين أدائها وموثوقيتها.
