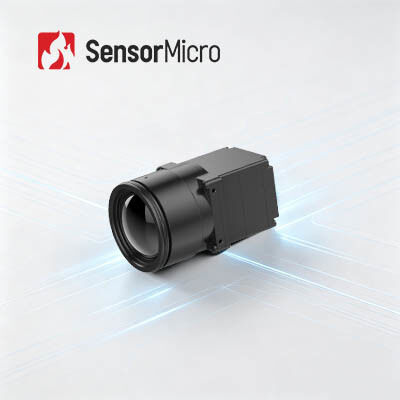

جوهر الكاميرا الأشعة تحت الحمراء غير المبردة LWIR مع دقة 1280 × 1024 و 12μm Pixel Pitch للتكامل السريع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | معدل الإطار | 30 هرتز |
|---|---|---|---|
| استهلاك الطاقة | 1.0 واط | المدى الطيفي | 8 ~ 14 ميكرومتر |
| درجة البكسل | 12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
| إبراز | جوهر الكاميرا تحت الحمراء,جوهر الكاميرا تحت الحمراء غير المبردة 640x512,مركز الكاميرا LWIR 12UM |
||
منتوج وصف
نواة كاميرا الأشعة تحت الحمراء غير المبردة LWIR بدقة 1280x1024/12 ميكرومتر للتكامل السريع
نظرة عامة على المنتج
كوحدة نمطية أساسية للتصوير الحراري مخصصة لـ OEM/ODM، تعتمد نواة كاميرا الأشعة تحت الحمراء COIN1212 على كاشف عالي الدقة 1280 × 1024 بدقة 12 ميكرومتر على مستوى الرقاقة وأنظمة معالجة الإشارات وخوارزميات التصوير المتكاملة. تتميز بواجهات قابلة للتوسيع غنية بما في ذلك DVP و BT.1120، وتدعم إخراج بيانات RAW/YUV قابلة للتخصيص وبروتوكولات الاتصال التسلسلي القياسية، وهي متوافقة مع سلسلة كاملة من العدسات البصرية. بفضل أداء التصوير المستقر، والاستجابة السريعة للبقع الساخنة، وصعوبة التكامل المنخفضة للغاية، يمكن دمجها بسلاسة في مختلف الأجهزة الطرفية ومنصات الأنظمة، لتكون مكونات أساسية للتصوير الحراري للمعدات الذكية والمراقبة الصناعية وأدوات البحث العلمي.
الميزات الرئيسية
- تصوير عالي الدقة، اكتشاف دقيق: تتيح دقة الميجابكسل 1280 × 1024/12 ميكرومتر تصويرًا عالي الدقة بمجال رؤية واسع ومدى طويل. تلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة عن قرب.
- كامل الميزات وفعال من حيث التكلفة: مبني بكاشف أشعة تحت حمراء رائد في الصناعة كبير الحجم على مستوى الرقاقة. مدمج مع خوارزميات معالجة صور متقدمة لتعزيز وضوح الصورة والجودة البصرية.
- تكامل سريع، تطوير متسارع: يدعم واجهات إخراج صور متعددة بما في ذلك DVP و BT.1120. يخرج بيانات صور RAW/YUV مع تحكم بمنفذ تسلسلي.
مواصفات المنتج
| الموديل | COIN1212 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | المادة الحساسة: VOx الدقة: 1280 × 1024 حجم البكسل: 12 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD نموذجي: ≤40mK/F1.0/25 درجة مئوية |
| معالجة الصور | معدل إطارات رقمي: 30 هرتز وقت البدء: 6 ثوانٍ فيديو تناظري: / فيديو رقمي: RAW/YUV422 خوارزمية الصور: تصحيح عدم التجانس (NUC)، تقليل الضوضاء ثلاثي الأبعاد (3DNR)، قمع الضوضاء ثنائي الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تعزيز الحواف (EE) عرض الصور: 10 أنواع (أبيض ساخن/حمم/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | برنامج ICC: التحكم في الوحدة وعرض الفيديو |
| كهربائي | واجهة خارجية قياسية: 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) لوحة تمديد: USB3.0 واجهة الاتصال: TTL-232 واجهة الفيديو الرقمي: DVP16/BT.1120/MIPI جهد الإمداد: 4.5~5.5 فولت استهلاك الطاقة النموذجي: 1.0 واط |
| ميكانيكي | حجم النواة العارية (مم): 14 مم/19 مم/25 مم: 25.4 مم × 25.4 مم × 19.3 مم؛ 35 مم/50 مم/100 مم: 35.4 مم × 35.4 مم × 17.8 مم وزن النواة العارية (جم): 14 مم/19 مم/25 مم: 19.7 ± 1 جم؛ 35 مم/50 مم/100 مم: 32.5 ± 1 جم |
| التكيف البيئي | درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير متكثف الاهتزاز: 5.35 جرام مربع، اهتزاز عشوائي، 3 محاور الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات الشهادة: ROHS2.0/REACH |
| عدسة بصرية | عدسة بصرية: تركيز ثابت غير حراري: 14 مم/19 مم/25 مم/35 مم/50 مم/100 مم مستوى الحماية: IP67 (العدسة الأمامية) |
تطبيقات صناعية
تُطبق الوحدة الحرارية COIN1212 في مجال مراقبة البنية التحتية الرئيسية، والتصنيع المتطور، والفحص الصناعي، والبحث العلمي، وما إلى ذلك.
خط إنتاجنا
- حساسية عالية وأداء ممتاز بتقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
- تتوفر كاشفات أشعة تحت حمراء متنوعة بما في ذلك كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع مع ثلاثة خطوط إنتاج وقدرة إنتاج سنوية تصل إلى ملايين الكاشفات
أسئلة متكررة
ما هي تطبيقات الوحدات الحرارية؟
للوحدات الحرارية مجموعة واسعة من التطبيقات عبر مجالات مختلفة. تشمل بعض التطبيقات الشائعة:
- التصوير الطبي: تُستخدم لتشخيص الحالات التي تؤثر على تدفق الدم، مثل سرطان الثدي وتجلط الأوردة العميقة.
- الفحص الصناعي: تُستخدم لمراقبة الآلات، ومراقبة الجودة، والصيانة التنبؤية.
- تشخيص المباني: تُستخدم للكشف عن فقدان الطاقة ومشاكل الرطوبة والأعطال الكهربائية في المباني وتشخيصها.
- مكافحة الحرائق: تساعد رجال الإطفاء في تحديد وتحديد البقع الساخنة ومصادر الحرائق تحت الدخان والغبار.
- إنفاذ القانون: تُستخدم في مهام المراقبة والبحث والإنقاذ التي تتطلب رؤية محسنة في بيئات الإضاءة المنخفضة.
- السيارات: تُستخدم في تطبيقات أنظمة مساعدة السائق المتقدمة (ADAS) مثل اكتشاف المشاة واكتشاف الأجسام.
- الأمن/المراقبة: تُستخدم لمراقبة المباني والحدود والمحيطات بحثًا عن المتسللين والأنشطة المشبوهة.
يعتمد التطبيق المحدد للوحدات الحرارية على حساسيتها ودقتها ونطاقها الطيفي وميزاتها الأخرى مثل قياس درجة الحرارة وقدرات معالجة الصور.
