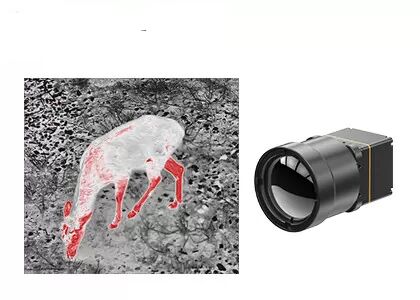

وحدة LWIR الحرارية بدقة 640x512 لكاشف الأشعة تحت الحمراء غير المبردة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640 × 512 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
| NETD | ＜ 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
| تسليط الضوء | وحدة حرارية للكشف عن الأشعة تحت الحمراء المبردة,وحدة حرارية للكاشف 640 × 512,كاشف الأشعة تحت الحمراء المبرد 0.8 وات |
||
منتوج وصف
وحدة التصوير الحراري LWIR مع كاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر 640 × 512 للأماكن الخارجية
وصف المنتج
الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.
نواة كاميرا الأشعة تحت الحمراء غير المبردة 640 × 512/12 ميكرومتر عبارة عن مستشعر تصوير حراري موثوق ومتعدد الاستخدامات مصمم للتطبيقات عالية الأداء.بفضل تقنية ميكروبولومتر المتقدمة غير المبردة ، توفر هذه الكاميرا تصويرًا حراريًا دقيقًا ومفصلًا لمجموعة واسعة من الصناعات ، بما في ذلك الأمن والمراقبة والفحص الصناعي والتصوير الطبي.
تتميز هذه الكاميرا بمصفوفة 640 × 512 بكسل بمسافة بكسل 12 ميكرومتر ، وتوفر هذه الكاميرا تصويرًا عالي الدقة يتسم بالكفاءة والموثوقية ، مع حساسية استثنائية لدرجة الحرارة ونطاق ديناميكي عريض يصل إلى 14 بت.تعد هذه الكاميرا الأساسية مثالية للاستخدام في الأجهزة المحمولة والمركبات الجوية غير المأهولة وتطبيقات الهاتف المحمول الأخرى ، وذلك بفضل حجمها الصغير وقدرات التصوير عالية الدقة.
سواء كنت تحتاج إلى تصوير حراري للمراقبة أو الفحص أو البحث ، فإن نواة كاميرا الأشعة تحت الحمراء غير المبردة بحجم 640 × 512/12 ميكرومتر توفر حلاً موثوقًا وعالي الأداء يمكنه تلبية متطلبات تطبيقك.
الخصائص الرئيسية
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط
مواصفات المنتج
| نموذج | TWIN612 / R. |
| أداء كاشف الأشعة تحت الحمراء | |
| دقة | 640 × 512 |
| حجم بكسل | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD النموذجي | ＜ 40 مليون كلفن |
| معالجة الصورة | |
| معدل الإطار | 25 هرتز / 30 هرتز |
| وقت بدء التشغيل | 6 s |
| فيديو تمثيلي | بال / نتسك |
| فيديو رقمية | YUV / BT.656 / LVDS / USB2.0 |
| عرض الصور | 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
| خوارزمية الصورة | NUC / 3D / 2D / DRC / EE |
| الخصائص الكهربائية | |
| الواجهة الخارجية القياسية | 50pin_HRS |
| واجهة الاتصالات | RS232 / USB2.0 |
| مصدر التيار | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.8 واط |
| قياس الحرارة | |
| نطاق الحرارة الشغالة | -10 ℃ ~ 50 ℃ |
| نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ، 0 ~ 550 ℃ |
| دقة قياس درجة الحرارة | أكبر من ± 2 ℃ أو ± 2٪ |
| SDK | نظام التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
| الخصائص البدنية | |
| الأبعاد (مم) | 25.4 × 25.4 × 35 (بدون عدسة) |
| وزن | 25 جرام (بدون عدسة) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية +70 درجة مئوية |
| درجة حرارة التخزين | -45 ℃ ～ + 85 ℃ |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | 5.35 غرام ، 3 محاور |
| صدمة | نصف موجة جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
| بصريات | |
| عدسة اختيارية | ثابت أثيرمال: 13 ملم |
تطبيقات صناعية
يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ
إيجابياتنا
أسئلة وأجوبة
1. تطبيق كاشف الأشعة تحت الحمراء المبرد LWIR ، MWIR / LWIR ثنائي اللون
في تقنية التصوير الحراري بالأشعة تحت الحمراء ، تتمتع أجهزة الكشف الحراري ذات الموجة الطويلة باختراق قوي عبر الأجواء المتربة ، ولا تتأثر بتأثيرات لمعان الشمس وانعكاسات الضوء.يمكن الحصول على جودة صورة رائعة في بيئات معقدة مختلفة ، مثل قيادة المركبات في الغلاف الجوي المترب ، وأشرعة السفن على الماء بضوء عاكس والطائرات تحلق عبر السحابة.
يجمع كاشف الأشعة تحت الحمراء المبرد ثنائي اللون بين مزايا الكشف عن الموجة المتوسطة والطويلة في مجموعة كاشف الأشعة تحت الحمراء المبردة ، والتي يمكنها في نفس الوقت إجراء تصوير عالي الأداء في نطاقات الموجة المزدوجة ، مما يقلل بشكل كبير من معدل الإنذار الخاطئ.يمكن استخدامه لاكتشاف الخلفيات المعقدة ومراقبة الأهداف المتحركة عالية السرعة.
