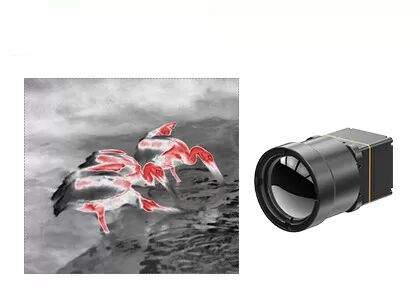

640x512 12μM كاشفات الأشعة تحت الحمراء LWIR Camera Core للفحص الطبي
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 640 × 512 | استهلاك الطاقة | 0.8 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
NETD | < 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
تسليط الضوء | 12UM LWIR Camera Core,Medical LWIR Camera Core,640x512 Infrared Detectors |
640x512 12μM كاشفات الأشعة تحت الحمراء LWIR Camera Core للفحص الطبي
الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.
صُممت نواة الكاميرا التي تعمل بالأشعة تحت الحمراء غير المبردة بأحدث تقنيات الميكروبولومتر غير المبردة ، وتوفر أداء تصوير حراريًا رائعًا في تصميم مضغوط وسهل الاستخدام.مع حساسية استثنائية لدرجات الحرارة وقدرات التصوير عالية الدقة ، تعد قلب الكاميرا هذه مثالية للأمان والمراقبة والفحص الصناعي والتصوير الطبي.
تتميز بمصفوفة 640 × 512 بكسل بمسافة بكسل 12 ميكرومتر ، وتوفر نواة الكاميرا جودة تصوير ودقة لا مثيل لها ، مع نطاق ديناميكي يصل إلى 14 بت.حجمها الصغير وتوافقها مع مجموعة من الواجهات الخارجية يجعلها مثالية للاستخدام في المركبات الجوية غير المأهولة (UAVs) ، والأجهزة المحمولة باليد والمتنقلة ، وغيرها من المنصات خفيفة الوزن.
سواء كنت بحاجة إلى تصوير حراري للسلامة أو التحليل أو البحث ، فإن نواة الكاميرا التي تعمل بالأشعة تحت الحمراء غير المبردة بحجم 640 × 512/12 ميكرومتر توفر حلاً قويًا وموثوقًا يمكنه تحسين أداء تطبيقك.
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط
نموذج | TWIN612 / R. |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 640 × 512 |
حجم بكسل | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD النموذجي | < 40 مليون كلفن |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | 6 s |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | YUV / BT.656 / LVDS / USB2.0 |
عرض الصور | 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
خوارزمية الصورة | NUC / 3D / 2D / DRC / EE |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 50pin_HRS |
واجهة الاتصالات | RS232 / USB2.0 |
مصدر التيار | 4 ~ 5.5 فولت |
استهلاك الطاقة النموذجي | 0.8 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 ℃ ~ 50 ℃ |
نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ، 0 ~ 550 ℃ |
دقة قياس درجة الحرارة | أكبر من ± 2 ℃ أو ± 2٪ |
SDK | نظام التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
الأبعاد (مم) | 25.4 × 25.4 × 35 (بدون عدسة) |
وزن | 25 جرام (بدون عدسة) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية +70 درجة مئوية |
درجة حرارة التخزين | -45 ℃ ~ + 85 ℃ |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | 5.35 غرام ، 3 محاور |
صدمة | نصف موجة جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
بصريات | |
عدسة اختيارية | ثابت أثيرمال: 13 ملم |
يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ
1. تطبيق واسع لوحدة التصوير الحراري بالأشعة تحت الحمراء
تستخدم الوحدات الحرارية بالأشعة تحت الحمراء على نطاق واسع في قياس درجة الحرارة الصناعية والفحص الطبي والبناء وغيرها من المجالات.
في المجال الصناعي ، يمكن استخدام وحدات التصوير الحراري لاكتشاف الأخطاء ومراقبة درجة حرارة المعدات الميكانيكية ، مما يحسن كفاءة الإنتاج ويقلل من تكاليف الإنتاج.
في المجال الطبي ، يمكن استخدام وحدات كاميرا الأشعة تحت الحمراء لتشخيص سرطان الثدي ، وقياس درجة حرارة سطح الجسم ، وما إلى ذلك ، والتي يمكن أن تحسن المستوى الطبي وتوفر المزيد من المعلومات التشخيصية للعاملين الطبيين.
في مجال البناء ، يمكن استخدام وحدات التصوير الحراري بالأشعة تحت الحمراء للكشف عن فقد الطاقة في المباني ، وتحسين كفاءة استخدام الطاقة ، وتقليل استهلاك الطاقة.
ويتم استخدام المزيد من سيناريوهات التطبيقات على نطاق واسع ، مثل المراقبة الأمنية وحمولات الطائرات بدون طيار والرؤية الليلية الشخصية والتصوير الحراري وما إلى ذلك.
