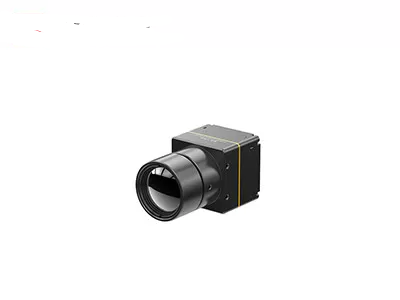

وحدة التصوير الحراري غير المبردة LWIR 640x512/12μm مع حساسية حرارية عالية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة كاميرا حساسة حرارياً للغاية,وحدة حرارية غير مبردة بدقة 640x512 LWIR,وحدة تصوير حراري 12 ميكرومتر |
||
منتوج وصف

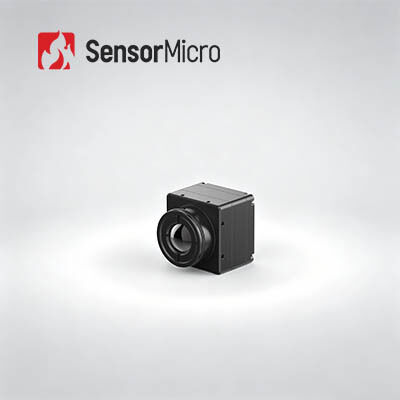

وحدة التصوير الحراري غير المبردة LWIR 640x512/12 ميكرومتر مع حساسية حرارية عالية
نظرة عامة على المنتج
تستخدم نواة كاميرا قياس درجة الحرارة بالأشعة تحت الحمراء عالية الدقة COIN612RG2 كاشف الأشعة تحت الحمراء المتقدم ApexCore 640*512/12 ميكرومتر، وتتميز بأبعاد مدمجة للغاية واستهلاك طاقة منخفض للغاية. وهي مجهزة بتقنية معالجة الإشارات الاحترافية وخوارزميات قياس درجة الحرارة الناضجة، وتقدم مراقبة درجة الحرارة في الوقت الفعلي ومستقرة ودقيقة بدقة قياس تبلغ ±2 درجة مئوية أو ±2%. تدعم بروتوكولات الاتصال التسلسلي الرئيسية، وواجهات إخراج فيديو متنوعة بما في ذلك USB2.0، DVP، LVDS و BT.656، ومجموعة شاملة من العدسات البصرية القابلة للتخصيص، مما يقلل بشكل كبير من حاجز التطوير الثانوي.
الميزات الرئيسية
- وظائف شاملة، تصميم فعال من حيث التكلفة: تم تطويره باستخدام كاشف الأشعة تحت الحمراء ApexCore على مستوى الرقاقة مع NETD ≤ 25mK؛ يجمع بين FPA المستخدم على نطاق واسع وخوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة؛ دقة قياس درجة الحرارة تصل إلى ±2 درجة مئوية أو ±2%، ويدعم نطاقات من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص
- مدمج وخفيف الوزن، كفاءة عالية مع استهلاك طاقة منخفض: الأبعاد: 25.4*25.4*15.7 ملم؛ الوزن: 15±1 جرام؛ استهلاك الطاقة: ≤0.65 واط
- تكوينات متعددة، تكامل سريع: عدسات بصرية اختيارية لتلبية متطلبات التطبيقات المتنوعة؛ تدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656؛ إخراج بيانات الصور RAW/YUV/TMP مع تحكم في المنفذ التسلسلي
المواصفات الفنية
| الموديل | COIN612RG2 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء |
المادة الحساسة: VOx الدقة: 640*512 حجم البكسل: 12 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD النموذجي: ≤25mK/F1.0/25 درجة مئوية |
| معالجة الصور |
معدل إطارات رقمي: 25/30 هرتز وقت البدء: 6 ثوانٍ فيديو تناظري: PAL/NTSC فيديو رقمي: RAW/YUV422/TMP خوارزمية الصورة: تصحيح عدم التجانس (NUC)، تقليل الضوضاء ثلاثي الأبعاد (3DNR)، قمع الضوضاء ثنائي الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) عرض الصورة: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| كهربائي |
واجهة خارجية قياسية: 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) لوحة توسيع USB: USB3.0/USB2.0/VPC/USB2.0&VPC واجهة الاتصال: TTL-232/USB2.0 واجهة الفيديو الرقمي: DVP8/DVP16/USB2.0/BT.656/LVDS جهد الإمداد: 4.5~5.5 فولت استهلاك الطاقة النموذجي: 0.65 واط |
| قياس درجة الحرارة |
درجة حرارة التشغيل: -10 درجة مئوية ~ +50 درجة مئوية نطاق قياس درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع دقة قياس درجة الحرارة: ±2 درجة مئوية أو ±2% (أيهما أكبر) قياس درجة الحرارة الجزئي: دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة SDK: Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي |
حجم النواة العارية: 25.4*25.4*15.7 ملم وزن النواة العارية: 15±1 جرام |
| التكيف البيئي |
درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير متكثف الاهتزاز: 5.35grms، اهتزاز عشوائي، 3 محاور الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات الشهادة: ROHS2.0/REACH |
| العدسة البصرية |
العدسة البصرية: تركيز ثابت غير حراري: 4.8 ملم/7 ملم/9.1 ملم/13 ملم/19 ملم/25 ملم/35 ملم مستوى الحماية: IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري في قياس الحرارة، والرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، والرؤية الآلية، والإلكترونيات الاستهلاكية، والمجالات ذات الصلة.
خدمات مخصصة
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي لعملاء النواة على إعداد النظام والتشغيل
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقية مبتكرة للأشعة تحت الحمراء بشكل مشترك
أسئلة متكررة
1. هل يمكن استخدام الأشعة تحت الحمراء لأغراض توفير الطاقة؟
نعم، يمكن استخدام تقنية الأشعة تحت الحمراء لأغراض توفير الطاقة. يمكن لأجهزة استشعار الأشعة تحت الحمراء اكتشاف وجود الإنسان أو حركته في الغرفة، مما يسمح بالتحكم التلقائي في أنظمة الإضاءة والتدفئة والتبريد. يساعد هذا في تقليل استهلاك الطاقة عن طريق التشغيل فقط عند الحاجة.
2. كيف تعمل التصوير الحراري؟
تعمل التصوير الحراري باستخدام كاميرا خاصة تكتشف الأشعة تحت الحمراء. تقيس الكاميرا شدة الإشعاع المنبعث من الأجسام وتعين ألوانًا مختلفة أو قيمًا رمادية لتمثيل درجات حرارة مختلفة. ثم يتم عرض هذه الاختلافات في درجات الحرارة كصورة للمراقبة والتحليل.
3. ما هي تطبيقات التصوير الحراري؟
للتصوير الحراري تطبيقات متنوعة عبر مختلف الصناعات. يُستخدم بشكل شائع في الفحوصات الكهربائية، وفحوصات المباني والمنازل، والمراقبة والأمن، ومكافحة الحرائق، والتشخيص الطبي، والفحوصات الصناعية، ومراقبة الحياة البرية.
