وحدة الكاميرا LWIR للمراقبة الحرارية غير المبردة 640x512 8~14μm LW
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | قابس 617 |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640 × 512/17 ميكرومتر | NETD | ＜ 30 مليون كلفن |
|---|---|---|---|
| عدسة الكاميرا | متعددة متاحة | معدل الإطارات | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
| وقت بدء التشغيل | ＜ 10s | النطاق الطيفي | 8 ~ 14 ميكرومتر LW |
| إبراز | كاميرا المراقبة الحرارية LWIR,وحدة كاميرات المراقبة LWIR,وحدة الكاميرا LWIR غير المبردة 640x512,Surveillance LWIR Camera Module,Uncooled LWIR Camera Module 640x512 |
||
منتوج وصف

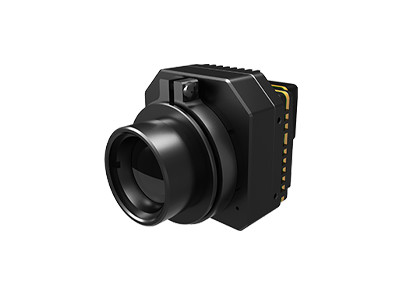

وحدة كاميرا PLUG617 LWIR
PLUG617 LWIR 640x512 / 17μm وحدة كاميرا حرارية غير مبردة للأمن والمراقبة
وصف المنتج
وحدة الأشعة تحت الحمراء PLUG617 LWIR هي واحدة من سلسلة PLUG التي طورتها SensorMicro. تعتبر نواة كاميرا الأشعة تحت الحمراء غير المبردة PLUG617 بدقة 640x512 وحجم بكسل يبلغ 17 ميكرومتر حلاً مثاليًا لتطبيقات المراقبة الأمنية. يوفر هذا النوع من نوى الكاميرات إمكانات تصوير حراري عالية الجودة، حتى في الظلام الدامس أو الظروف الجوية السيئة.
تتمثل إحدى المزايا الرئيسية لنوى كاميرات الأشعة تحت الحمراء غير المبردة في أنها لا تتطلب مبردًا مبردًا بالتبريد، مما يبسط التصميم بشكل كبير ويقلل من تكلفة نظام الكاميرا. هذا يجعل كاميرات الأشعة تحت الحمراء غير المبردة مثالية لمجموعة واسعة من تطبيقات المراقبة الأمنية، بما في ذلك المراقبة وحماية المحيط واكتشاف التسلل.
يوفر المستشعر عالي الدقة 640x512 وحجم البكسل الصغير البالغ 17 ميكرومتر وضوحًا وتفصيلاً استثنائيين للصور، مما يسمح باكتشاف حتى اختلافات درجة الحرارة الصغيرة في الصورة الحرارية. يعتبر مستوى التفاصيل هذا ضروريًا لتطبيقات المراقبة الأمنية، لأنه يمكن أن يساعد في تحديد التهديدات المحتملة أو السلوك الشاذ الذي قد يمر دون أن يلاحظه أحد.
الميزات الرئيسية
- NETD<30mk، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة صورة وتفاصيل واضحة
- قدرة قوية على التكيف مع البيئة
مواصفات المنتج
| الموديل | PLUG617 |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640x512 |
| درجة البكسل | 17μm |
| النطاق الطيفي | 8~14μm |
| NETD | ＜30mk |
| معالجة الصور | |
| معدل الإطارات | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
| وقت التشغيل | <10 ثواني |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | RAW/YUV/BT656/LVDS |
| مكون التمديد | USB/Camerlink |
| وضع التعتيم | خطي/رسم بياني/مختلط |
| التكبير الرقمي | 1~8X تكبير مستمر، حجم الخطوة 1/8 |
| عرض الصورة | أسود ساخن/أبيض ساخن/لون زائف |
| اتجاه الصورة | أفقيًا/رأسيًا/قطريًا |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | واجهة 50pin_HRS |
| وضع الاتصال | RS232-TTL، 115200 بت في الثانية |
| جهد الإمداد | 4~6 فولت |
| استهلاك الطاقة النموذجي | <1.2 واط |
| الخصائص الفيزيائية | |
| الأبعاد (مم) | 44.5x44.5x36.6 |
| الوزن | <90 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | اهتزاز عشوائي 5.35 جرامًا، 3 محاور |
| الصدمة | موجة نصف جيبية، 40 جرام/11 مللي ثانية، 3 محاور 6 اتجاهات |
| البصريات | |

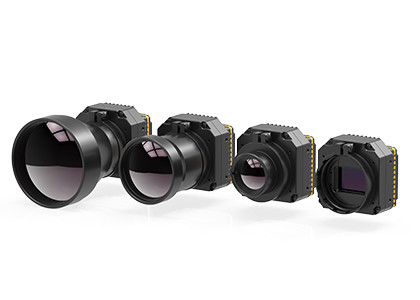

| العدسة الاختيارية | تركيز ثابت حراري: 7.5 ملم/13 ملم/19 ملم/25 ملم/35 ملم/50 ملم/60 ملم/100 ملم عدسة آلية: 75 ملم/100 ملم/150 ملم تكبير بصري مستمر: 30-150 ملم |
التطبيقات الصناعية
يمكن دمج وحدة الكاميرا الحرارية PLUG617 في كاميرات الأمان مع مراقبة درجة الحرارة من مسافة قصيرة إلى مسافة فائقة، مثل كاميرا PTZ وكاميرا الصندوق وكاميرا Speed Dome.
الخدمة المخصصة
تخصيص المنتج: اضبط التكوينات وقم بتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم الفني والتدريب في الموقع: تزويد العملاء الأساسيين بإعداد النظام والتدريب التشغيلي العملي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة بشكل مشترك
الأسئلة الشائعة
1. كيف يعمل كاشف الأشعة تحت الحمراء؟
تعمل كاشفات الأشعة تحت الحمراء عن طريق استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء. تختلف آلية الكشف الدقيقة اعتمادًا على نوع كاشف الأشعة تحت الحمراء.
تعمل الكاشفات الحرارية عن طريق قياس التغير في درجة الحرارة الناتج عن امتصاص الإشعاع تحت الأحمر. على سبيل المثال، تتكون الميكروبولومترات من مصفوفة من العناصر المقاومة الصغيرة الحجم الحساسة للحرارة. عندما يمتص الكاشف الإشعاع تحت الأحمر، فإنه يتسبب في زيادة درجة حرارة العنصر المقاوم، مما يؤدي إلى تغيير في المقاومة الكهربائية يمكن اكتشافه وتحويله إلى صورة.
من ناحية أخرى، تعمل كاشفات الفوتونات عن طريق تحويل الفوتونات من الإشعاع تحت الأحمر إلى إشارات كهربائية. نوعان شائعان من كاشفات الفوتونات هما كاشفات الخلايا الكهروضوئية والموصلات الضوئية. تولد كاشفات الخلايا الكهروضوئية جهدًا عند امتصاص فوتونات الأشعة تحت الحمراء، بينما تزيد الموصلات الضوئية من توصيلها عند امتصاص الفوتونات.
يمكن لكاشفات الأشعة تحت الحمراء أيضًا استخدام آليات كشف أخرى، مثل الكهربية الحرارية، حيث تؤدي التغيرات في درجة الحرارة إلى شحن مادة ما، أو التأثيرات الكهروحرارية، حيث يولد فرق درجة الحرارة بين مادتين جهدًا.
يمكن معالجة إشارة الإخراج من كاشف الأشعة تحت الحمراء وعرضها كصورة، والتي يمكن استخدامها لمجموعة متنوعة من الأغراض، مثل التصوير الحراري في التطبيقات الطبية أو الصناعية، والاستشعار عن بعد للبيئة، والمسح الحراري في الأنظمة الأمنية.
