وحدة الكاميرا المراقبة الحرارية ذات الدقة العالية LWIR غير مبردة < 30mK NETD
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512/17 ميكرومتر | NETD | < 30 مليون كلفن |
---|---|---|---|
عدسة الكاميرا | متعددة متاحة | معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | < 10s | النطاق الطيفي | 8 ~ 14 ميكرومتر LW |
تسليط الضوء | كاميرا المراقبة الحرارية LWIR غير المبردة,كاميرا مراقبة حرارية 30mK,كاميرا أمنية حرارية غير مبردة,30mK NETD Thermal Surveillance Camera,LWIR Uncooled Thermal Security Camera |

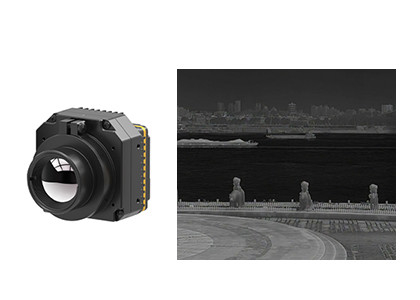

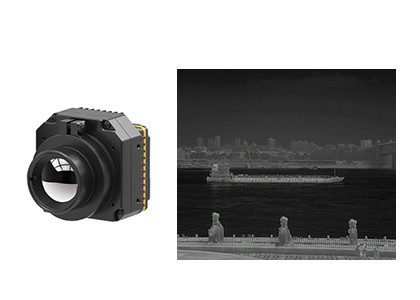

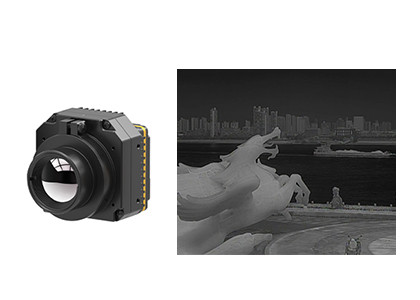

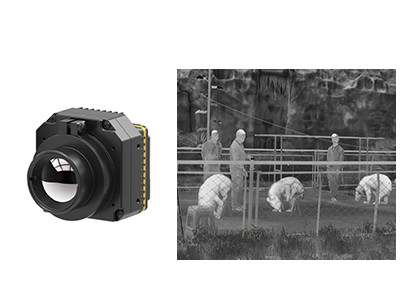

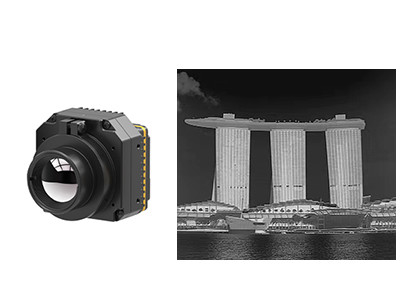

PLUG617 LWIR 640x512 / 17μm وحدة الكاميرا الحرارية غير المبردة للأمن والمراقبة
وحدة الأشعة تحت الحمراء PLUG617 LWIR هي واحدة من سلسلة PLUG التي تم تطويرها من قبل Global Sensor Technology (GST).جوهر الكاميرا تحت الحمراء غير المبردة PLUG617 بدقة 640x512 وحجم البكسل 17um هو حل مثالي لتطبيقات مراقبة الأمنهذا النوع من نواة الكاميرا يوفر قدرات التصوير الحراري عالية الجودة، حتى في الظلام الكامل أو الظروف الجوية السيئة.
إحدى المزايا الرئيسية لبرك الكاميرا الأشعة تحت الحمراء غير المبردة هي أنها لا تتطلب مبردًا تبريدًا ، مما يسهل التصميم بشكل كبير ويقلل من تكلفة نظام الكاميرا.هذا يجعل كاميرات الأشعة تحت الحمراء غير المبردة مثالية لمجموعة واسعة من تطبيقات مراقبة الأمن، بما في ذلك المراقبة، حماية المحيط، وكشف الاختراق.
جهاز الاستشعار ذو الدقة العالية 640x512 وحجم البكسل الصغير من 17um يوفر وضوح الصورة والتفاصيل الاستثنائية ، مما يسمح للكشف عن اختلافات درجة الحرارة الصغيرة في الصورة الحرارية.هذا المستوى من التفاصيل ضروري لتطبيقات مراقبة الأمن، لأنها يمكن أن تساعد في تحديد التهديدات المحتملة أو السلوك الشاذ الذي قد يذهب دون اكتشاف.
- NETD < 30mk ، حساسية عالية
- أداء مستقر
- التكامل السهل و الاندماج
- جودة الصورة الواضحة والتفاصيل
- القدرة القوية على التكيف مع البيئة
النموذج | PLUG617 |
أداء كاشف الأشعة تحت البنفسجية | |
القرار | 640x512 |
مساحة البكسل | 17μm |
النطاق الطيفي | 8~14μm |
NETD | <30mk |
معالجة الصور | |
معدل الإطار | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
وقت البدء | <10s |
الفيديو التناظري | PAL/NTSC |
الفيديو الرقمي | RAW/YUV/BT656/LVDS |
مكون التوسيع | USB/Camerlink |
وضع الضبابية | خطية/مخطط/مختلطة |
زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
توجيه الصورة | أفقياً/عمودياً/شمالياً |
خوارزمية الصورة | NUC/AGC/IDE |
المواصفات الكهربائية | |
واجهة خارجية قياسية | واجهة 50pin_HRS |
طريقة الاتصال | RS232-TTL، 115200bps |
فولتاج التغذية | 4 ~ 6 فولت |
استهلاك الطاقة النموذجي | < 1.2W |
الخصائص الجسدية | |
الأبعاد (ملم) | 44.5×44.5×366 |
الوزن | < 90 غرام |
التكيف مع البيئة | |
درجة حرارة العملية | -40°C ~ +70°C |
درجة حرارة التخزين | -45°C ~ +85°C |
الرطوبة | 5% إلى 95%، غير مكثفة |
اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
البصريات | |
العدسة الاختيارية | التركيز الثابت: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm العدسة ذات المحرك: 75mm/100mm/150mm التكبير البصري المستمر: 30-150 ملم |
يمكن دمج وحدة الكاميرا الحرارية PLUG617 في كاميرات الأمن مع مراقبة درجة الحرارة من مسافة قصيرة إلى مسافة فائقة ، مثل كاميرا PTZ ، كاميرا Box ، كاميرا Speed Dome.
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة لاستخدام الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء، من أجل صياغة صور لها،أو الحصول على معلومات درجة حرارة من الأشياء، حتى في بيئات الضوء المنخفض.
2كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو الكشف السلبي من دون اتصال وتحديد تقنية الأشعة تحت الحمراء.ويركز إشعاع الأشعة تحت الحمراء من المشهد على جهاز محورية المصفوفة الكاشف الأشعة تحت الحمراء من خلال نظام الأشعة تحت الحمراء البصرية التي يمكن أن تمر من خلال إشعاع الأشعة تحت الحمراءيُحوّل جهاز الكشف الحراري إشارة الإشعاع ذات كثافة مختلفة إلى إشارة كهربائية متوافقة، ومن ثم من خلال التضخيم ومعالجة الفيديو،تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
3ما هي ميزة كاشف الأشعة تحت الحمراء غير المبرد؟
لا يحتاج كاشف الطائرة التركيزية تحت الحمراء غير المبرد إلى جهاز تجميع مكيف ديوار متكامل ويمكن أن يعمل في درجة حرارة الغرفة.حجم صغير، خفيفة الوزن ، طويلة الحياة ، منخفضة التكلفة وهلم جرا. على الرغم من حساسية الكاشف الطائرة المحورية تحت الحمراء غير المبردة ليست جيدة مثل الكاشفات تحت الحمراء المبردة ، بعد سنوات من التطوير ،أدائها التكلفة كان من الواضح أفضل من الكاشف المبرد، والتي لديها احتمالات تطبيق أوسع.
