وحدة الكاميرا الحرارية غير المبردة بدقة 640x512 12μm حجم البكسل و ≤30mK NETD لمراقبة الأمن
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | ميكو612 |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | NETD | ≥30mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| عدسة الكاميرا | متعددة المتاحة | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | المدى الطيفي | 8 ~ 14μm LW |
| إبراز | كاميرا أمنية حرارية غير مبردة,كاميرا الأمان الحرارية LWIR 17uM,640x512 كاميرا أمنية للتصوير الحراري |
||
منتوج وصف

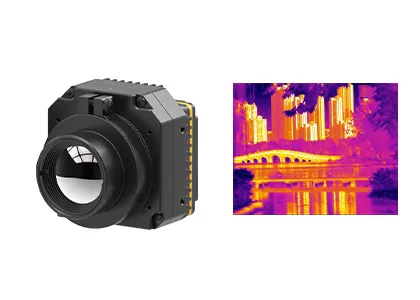

وحدة كاميرا الأمن الحرارية غير المبردة LWIR 640x512 12μm
نظرة عامة على المنتج
يدمج قلب كاميرا الأشعة تحت الحمراء المدمجة للغاية MICO612 كاشف الأشعة تحت الحمراء ذو الدقة السائدة 640×512، وخيارات العدسات البصرية المتعددة، ولوحة معالجة الصور، والإطار الهيكلي القوي. فهو ينقل الفيديو التناظري أو الرقمي إلى الأنظمة الأساسية الخلفية لتحقيق التكامل السلس. بفضل مجموعته الأكبر، يلبي MICO612 متطلبات العملاء المتنوعة عبر التطبيقات المختلفة.
يوفر المستشعر عالي الدقة 640 × 512 وحجم البكسل الصغير الذي يبلغ 12 ميكرومتر وضوحًا وتفاصيل استثنائية للصورة، مما يتيح اكتشاف الاختلافات الطفيفة في درجات الحرارة في الصور الحرارية. يعد هذا المستوى من الدقة ضروريًا لتطبيقات مراقبة الأمان، مما يساعد في تحديد التهديدات المحتملة أو السلوك الشاذ الذي قد لا يتم اكتشافه.
الميزات الرئيسية
- التوافق السائد، فعالة من حيث التكلفة
مُجهز بكاشف الأشعة تحت الحمراء على مستوى الرقاقة 640×512/12μm الذي تم تطويره ذاتيًا من أجل اعتماد واسع النطاق. مدمج مع شريحة ASIC المخصصة لتحقيق كفاءة عالية في استخدام الطاقة. - تصميم SWaP الأمثل
البعد المقطعي: 22.2×22.2×27.2 ملم فقط (باستثناء العدسة). الوزن: 30.3±2 جرام فقط. استهلاك منخفض للطاقة: 680 ميجاوات. - سهولة التطوير والتكامل السريع
فيديو تناظري أصلي أو مخرج فيديو رقمي يدعم معايير CVBS/USB/MIPI - لا يتطلب أي تطوير إضافي. سهولة التركيب مع الحد الأدنى من جهد التصميم الهيكلي.
مواصفات المنتج
| نموذج | ميكو612 |
|---|---|
| كاشف الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| NETD | ≥30mK/F1.0/25 درجة مئوية |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| عدسة بصرية | |
| التركيز/F # | 4.8/F1.0 | 9.1 ملم/F1.0 | 13 ملم/F1.0 |
| مجال الرؤية | 91 درجة (أفقي) × 73 درجة (رأسي) | 47.7 درجة (ارتفاع) × 38.2 درجة (فولت) | 33 درجة (أفقي) × 26 درجة (رأسي) |
| نطاق الكشف (8 بكسل) | |
| 99 م (طول الشخص 5'11 بوصة) 360 م (مركبة 4 م × 3 م) | |
| يكتب | تركيز حراري ثابت |
| أول ختم/طلاء للعدسة | IP67 |
| معالجة الصور | |
| فيديو تناظري | PAL (افتراضي) / NTSC |
| الفيديو الرقمي | يو اس بي/ميبي |
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| وقت البدء | ≥6 ثانية |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC |
| اللون الزائف | 11 نوعًا - قابلة للتخصيص |
| الواجهة الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 3PIN (A1251-WV-S-3P) | واجهة 9PIN (A1251-WV-S-9P) | واجهة 26PIN (DF56C-26S-0.3V-51) |
| واجهة الفيديو | كفبس | يو اس بي | MIPI |
| مزود الطاقة | |
| جهد الإمداد | تيار مستمر: 5 فولت ~ 24 فولت |
| استهلاك ثابت للطاقة | ≥680 ميجا واط عند 5 فولت، 23 ±3 درجة مئوية |
| ميكانيكية | |
| مقاس | 22.2 ملم × 22.2 ملم × 27.2 ملم (الطول × العرض × الارتفاع) |
| وزن | 30.3±2 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | اهتزاز عشوائي، 5.35 جرام، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| شهادة | بنفايات 2.0/الوصول |
التطبيقات الصناعية
يمكن دمج وحدة الكاميرا الحرارية MICO612 في الكاميرات الأمنية مع مراقبة درجة الحرارة من مسافة قصيرة إلى مسافة فائقة، مثل كاميرا PTZ، وكاميرا Box، وكاميرا Speed Dome.
خدمة موحدة
- التوثيق الكامل:أدلة المنتج وأدلة الإعداد ومراجع الاختيار للتنفيذ الفوري.
- المساعدة في التطوير والاختبار:أصبحت عينة الاختبار المتكامل وتقييم الأداء والتحقق من المعلمات أمرًا سهلاً.
- مجموعة أدوات المطور المتقدمة:حزم SDK وواجهات برمجة التطبيقات والخوارزميات وأدوات تصحيح الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم على مدار 24 ساعة طوال أيام الأسبوع مع استجابة سريعة وحل المشكلات الحرجة في الوقت المناسب.
- ضمان:الأجزاء الأصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
الأسئلة المتداولة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، جميع الأجسام التي تبلغ درجات حرارتها أعلى من الصفر المطلق (-273 درجة مئوية) تشع الأشعة تحت الحمراء. يؤدي استخدام كاشف كاميرا الأشعة تحت الحمراء لقياس الفرق في درجة حرارة الأشعة تحت الحمراء بين الأهداف والخلفية إلى إنتاج صور مختلفة للأشعة تحت الحمراء، تُعرف باسم الصور الحرارية.
كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
تدخل الأشعة تحت الحمراء المنبعثة من الأهداف إلى نطاق استشعار الكاشف الحراري. يقوم كاشف الأشعة تحت الحمراء بتحويل إشارات الإشعاع ذات الشدة المتفاوتة إلى إشارات كهربائية مقابلة، والتي يتم بعد ذلك تضخيمها ومعالجتها لتكوين صور الأشعة تحت الحمراء المرئية للعين المجردة.
ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟
تعمل كاشفات المستوى البؤري بالأشعة تحت الحمراء المبردة في درجات حرارة منخفضة توفرها مبردات ديوار الكاشف (DDC). فهي توفر حساسية أعلى ويمكنها تمييز الاختلافات الدقيقة في درجات الحرارة مقارنة بالكاشفات غير المبردة، مما يتيح اكتشاف الأجسام وتحديد هويتها والتعرف عليها على مسافات تتجاوز عشرة كيلومترات. ومع ذلك، فإن هيكلها المعقد يؤدي إلى تكاليف أعلى نسبيًا مقارنة بالكاشفات غير المبردة.
