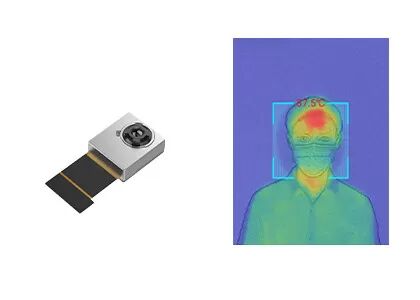

256x192/12μm وحدة الكاميرا الحرارية LWIR غير مكبلة للطاقة الحرارية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو 256 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 256x192 | استهلاك الطاقة | 70 ميغاواط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥45mK | معدل الإطار | 1 ~ 30 هرتز (قابل للتخصيص) |
| إبراز | 256x192 وحدة الكاميرا الحرارية,وحدة الكاميرا الحرارية الأساسية Uncooled |
||
منتوج وصف
جوهر الكاميرا الحرارية LWIR غير المبردة 256x192 / 12μm للتحديد الحراري ، تطبيقات AIoT
وصف المنتج
وحدة تصوير الأشعة تحت الحمراء TIMO256 غير المبردة، والمعروفة أيضًا باسم وحدة الحرارة غير المبردة، قادرة على قياس درجات الحرارة الإشعاعية ولها وظيفة قياس درجة الحرارة غير اللاصقة تحت الحمراء المتاحة.ويشمل حجم صغير للغاية 256x192 / 12μm حزمة مستوى الوافر (WLP) كاشف الأشعة تحت الحمراء الذي يلتقط الطيف الأشعة تحت الحمراء الموجة الطويلة (LWIR) التي تتراوح من 8 إلى 14μm.
بفضل تكنولوجيا WLP، تتمكن وحدة مستشعر الكاميرا تحت الأشعة تحت البنفسجية TIMO256 من تحقيق بنية صغيرة للغاية ووزن خفيف مع توفير حساسية أكبر وجودة صورة متفوقة بسعر معقولتمكين العميل من اختيار النوع الأنسب وفقًا لمتطلباته الخاصة.
كشركة رائدة في مجال أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة الحرارية وموردة وحدات أجهزة الاستشعار الحرارية، قمنا بتزويد العملاء بمجموعة متنوعة من حلول التصوير الحراري تحت الحمراء الناضجة والمستقرة.فمن الأسهل لوحدات الكاميرا التصوير الحراري ليتم دمجها في المزيد من المنتجات النهائية ويقلل كثيرا من تكلفة للعملاء.
الخصائص الرئيسية
- تطبيقات SWaP-C الأمثل بالكامل
- مناسبة لمختلف منتجات الأشعة تحت الحمراء
- مجموعة واسعة من تطبيقات التصوير الحراري
- استهلاك طاقة منخفض
مواصفات المنتج
| النموذج | تيمو-256 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 256×192 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD | ≤45mK |
| نوع العدسة | منظمة العمل العالمية |
| وضع التركيز | زيادة ثابتة |
| HFOV | 53°±1° |
| عمق المجال | عشرة سنتيمترات إلى اللانهاية |
| معدل الإطار | 1 ~ 30 هرتز (يمكن تخصيصها) |
| قياس الحرارة | |
| نطاق الحرارة | -20 درجة مئوية ~ +120 درجة مئوية (يمكن تخصيصها) |
| دقة الحرارة | قابلة للتخصيص (لتلبية متطلبات الجسم أو التصنيع الحراري) |
| واجهة/تحكم | |
| AVDD | 3.6 فولت±0.05 فولت |
| VSK/VDET | 5.0±0.05 فولت |
| DVDD | 1.8 فولت±0.05 فولت |
| واجهة | واجهة رقمية |
| استهلاك الطاقة | 70 ميجاوات |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 15x13x6.83 (المواصفات تسود) |
| درجة حرارة العملية | -20°C ~ +60°C |
| درجة حرارة التخزين | -40°C ~ +85°C |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري TIMO256 على نطاق واسع في العديد من المجالات ، مثل التصوير الحراري ، والأجهزة الذكية ، والمباني الذكية ، والمنازل الذكية ، AIoT وما إلى ذلك.
حولنا
بصفتها الشركة الرائدة عالمياً في مجال تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات، تفتخر SensorMicro بسنوات من الخبرة العميقة في حلول التصوير الحراري بالأشعة تحت الحمراء.مُسترشدين بالفلسفة الأساسية لـ "SensorMicro"، حس أكثر" و مدفوعاً باحتياجات المستخدمين، نحن مكرسون لفتح الإمكانات الكاملة لتكنولوجيا الأشعة تحت الحمراء، وتقديم منتجات عالية الأداء وخدمات مهنية للعملاء في جميع أنحاء العالم.
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / جهاز استشعار التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، فهي 3 أشكال الحزمة الرئيسية من كاشفات الأشعة تحت الحمراء غير المبردة.
3ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.نحن الآن نقدم مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
