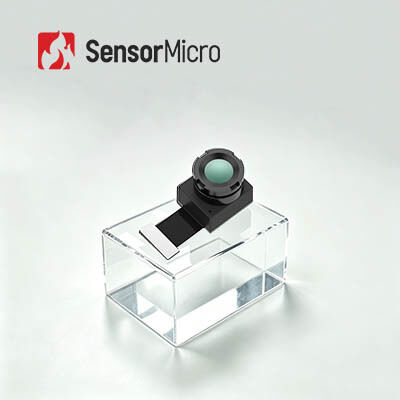

دقة 256x192 12μm بكسل التصوير الحراري وحدة الكاميرا الحرارية LWIR غير المبردة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | بيانات الناتج | 14 بت الخام |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% | معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| إبراز | 256x192 وحدة الكاميرا الحرارية,وحدة الكاميرا الحرارية الأساسية Uncooled |
||
منتوج وصف
وحدة الكاميرا الحرارية 256x192/12μm الأساسية LWIR غير المبردة للتصوير الحراري
نظرة عامة على المنتج
الكاميرا الحرارية غير المبردة LWIR 256x192 / 12 ميكرومتر للتصوير الحراري وتطبيقات الذكاء الاصطناعي للأشياء
وحدة التصوير بالأشعة تحت الحمراء غير المبردة TIMO212، والمعروفة أيضًا بالوحدة الحرارية غير المبردة، قادرة على القياس الإشعاعي وتتميز بوظيفة قياس درجة الحرارة غير المتصلة بالأشعة تحت الحمراء. إنه يشتمل على كاشف الأشعة تحت الحمراء صغير الحجم بشكل استثنائي مقاس 256x192 / 12μm لحزمة مستوى الرقاقة (WLP) الذي يلتقط طيف الأشعة تحت الحمراء طويل الموجة (LWIR) الذي يتراوح من 8 إلى 14μm.
بفضل تقنية WLP، تحقق وحدة الكاميرا التي تعمل بالأشعة تحت الحمراء TIMO212 بنية مدمجة للغاية وخفيفة الوزن مع توفير حساسية أكبر وجودة صورة فائقة بسعر مناسب، مما يتيح للعملاء اختيار النوع الأكثر ملاءمة وفقًا لمتطلباتهم الخاصة.
الميزات الرئيسية
- وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
- كاشف معبأ على مستوى الرقاقة + بصريات على مستوى الرقاقة + مصراع الصمام الكهرومغناطيسي الصغير
- أصغر وحدة حرارية تعمل بالأشعة تحت الحمراء، مما يتيح وظائف التصوير الحراري الأساسية بأقصى قدر من الكفاءة من حيث التكلفة
- حجم صغير، وخفيف الوزن، واستهلاك منخفض للطاقة، مثالي للدمج في الأجهزة المصغرة
- خيارات بصرية مرنة، وقياس دقيق لدرجة الحرارة
- تتوفر خيارات متعددة للعدسات، بما في ذلك العدسات ذات الزاوية الواسعة والعدسات المقربة، لتلبية احتياجات التطبيقات المتنوعة
- قياس درجة الحرارة بدقة عالية تصل إلى ±2 درجة مئوية؛ يدعم مراقبة درجة الحرارة الإقليمية والكاملة الإطار
- سهولة التكامل، والتنمية السريعة
- يدعم واجهة صورة DVP، المتوافقة مع مختلف المنصات المدمجة
- متوافق مع معايير RoHS 2.0 البيئية
مواصفات المنتج
| نموذج | تيمو212 |
|---|---|
| دقة | 256×192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8-14 ميكرومتر |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 17.5 درجة/10 ملم | 25°/7 ملم | 56 درجة/3.2 ملم | 90 درجة/2.1 مللي متر |
| الوزن (ز) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8 ± 0.4 |
| الحجم (مم، بدون الشركة العامة للفوسفات) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| عدد أرقام التعريف الشخصية | 40PIN |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -20 درجة مئوية ~+60 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري TIMO212 على نطاق واسع في العديد من المجالات، بما في ذلك التصوير الحراري والأجهزة الذكية والمباني الذكية والمنزل الذكي والذكاء الاصطناعي للأشياء والمزيد.
حول سنسور مايكرو
باعتبارها شركة تصنيع ومزودة خدمات رائدة عالميًا لأجهزة الكشف عن الأشعة تحت الحمراء، تفتخر شركة SensorMicro بسنوات من الخبرة العميقة في حلول التصوير الحراري بالأشعة تحت الحمراء. مسترشدين بالفلسفة الأساسية لـ "SensorMicro, Sense More" ومدفوعين باحتياجات المستخدم، نحن ملتزمون بإطلاق الإمكانات الكاملة لتكنولوجيا الأشعة تحت الحمراء، وتقديم منتجات عالية الأداء وخدمات احترافية للعملاء في جميع أنحاء العالم.
الأسئلة المتداولة
1. ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية. كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري هو جهاز كهربائي بصري يتفاعل مع الأشعة تحت الحمراء والطاقة الحرارية ويحولها إلى إشارات كهربائية، ثم يخرج صور حرارية مرئية.
2. ما هو WLP؟
يشير WLP إلى حزمة مستوى الرقاقة. إنها عملية إكمال التعبئة والتغليف عالي التفريغ مباشرة على رقاقة MEMS بأكملها، ثم الكتابة والقطع لإنشاء مستشعر واحد للأشعة تحت الحمراء. جنبًا إلى جنب مع العبوة المعدنية والحزمة الخزفية، فهي تنسيقات العبوات الثلاثة الرئيسية لكاشفات الأشعة تحت الحمراء غير المبردة.
3. ما هي ميزة WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير والتكلفة المنخفضة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية. نحن نقدم الآن مجموعة متنوعة من حلول وحدة الأشعة تحت الحمراء WLP لتعزيز المزيد من التطبيقات الجديدة في الأسواق الناشئة.
