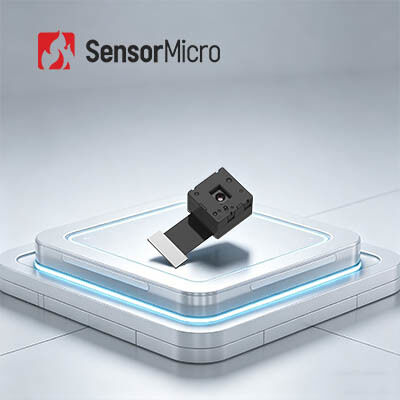

كاميرا حرارية تعمل بالأشعة تحت الحمراء بدقة 120 × 90 بكسل و12 ميكرومتر لتكامل المنزل الذكي
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو112 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 120x90 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
| الوزن (ز) | 1.8 جم | الحجم (مم، بدون الشركة العامة للفوسفات) | 12.6 ملم × 12.6 ملم × 8.8 ملم |
| إبراز | نواة الكاميرا الحرارية 120 × 90,نواة الكاميرا الحرارية بالأشعة تحت الحمراء الصغيرة,نواة الكاميرا الحرارية للمنزل الذكي |
||
منتوج وصف
كاميرا حرارية صغيرة تعمل بالأشعة تحت الحمراء مقاس 120x90/12μm للمنزل الذكي
نظرة عامة على المنتج
تدمج الوحدة الحرارية بالأشعة تحت الحمراء TIMO112 كاشف الأشعة تحت الحمراء لحزمة مستوى الرقاقة (WLP) مقاس 120 × 90/12 ميكرومتر، وهي مُحسّنة للتطبيقات التي تتطلب الحد الأدنى من الحجم والوزن والطاقة والتكلفة (SWaP-C). يتيح هيكله الصغير للغاية التكامل السهل مع العديد من الأجهزة الذكية أو أجهزة التصوير الحراري أو المحطات الطرفية المتنقلة مع متطلبات صارمة فيما يتعلق بالتكلفة والحجم والوزن.
بالمقارنة مع أدوات قياس درجة الحرارة التقليدية، توفر وحدة استشعار TIMO112 IR حساسية أكبر من المصفوفات الحرارية الشائعة. باستخدام تقنية التغليف على مستوى الرقاقة، توفر وحدة الكاميرا الحرارية هذه قيمة استثنائية لتطبيقات التصوير بالأشعة تحت الحمراء مع متطلبات صارمة من حيث التكلفة والحجم والوزن.
الميزات الرئيسية
-
وحدة مصغرة للغاية مع تحسين SWaP-C النهائيكاشف معبأ على مستوى الرقاقة + بصريات على مستوى الرقاقة + مصراع الصمام الكهرومغناطيسي الصغير
-
أداء مثبت واستجابة سريعةتصميم طاقة منخفض للغاية (يصل إلى 9 ميجاوات) مع تصوير سلس بمعدل إطار يبلغ 25 هرتز
-
مرنة وصديقة للبيئةيدعم واجهة صورة SPI، متوافقة مع مختلف المنصات المدمجة
مواصفات المنتج
| نموذج | تيمو112 |
|---|---|
| دقة | 120×90 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 50 درجة/1.6 مللي متر |
| وزن | 1.8 جرام |
| الحجم (بدون الشركة العامة للفوسفات) | 12.6 ملم × 12.6 ملم × 8.8 ملم |
| عدد أرقام التعريف الشخصية | 40PIN |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | 25 هرتز |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -20 درجة مئوية ~+60 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية TIMO112 على نطاق واسع في التصوير الحراري والأجهزة الذكية والبناء الذكي والمنزل الذكي والذكاء الاصطناعي للأشياء والعديد من التطبيقات الصناعية الأخرى.
نهج الخدمة لدينا
ما قبل البيع
- تحليل المتطلبات
- تقييم السيناريو
- اختيار المنتج
- حلول مخصصة
النشر
- التسليم السريع
- تكامل النظام واختباره
- التدريب الفني
- إرشادات التطبيق
ما بعد البيع
- التشخيص عن بعد
- خدمة الضمان
- ترقيات البرامج الثابتة
- الصيانة الفنية
الأسئلة المتداولة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، جميع الأجسام التي تبلغ درجات حرارتها أعلى من الصفر المطلق (-273 درجة مئوية) تشع الأشعة تحت الحمراء. ومن خلال قياس الفرق في درجة حرارة الأشعة تحت الحمراء بين الأهداف وخلفياتها باستخدام كاشف كاميرا الأشعة تحت الحمراء، يمكن الحصول على صور مختلفة للأشعة تحت الحمراء (صور حرارية).
كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
تدخل الأشعة تحت الحمراء المنبعثة من الأهداف إلى نطاق استشعار الكاشف الحراري. يقوم كاشف الأشعة تحت الحمراء بتحويل إشارات الإشعاع ذات الشدة المتفاوتة إلى إشارات كهربائية مقابلة، والتي يتم بعد ذلك تضخيمها ومعالجتها لتكوين صور الأشعة تحت الحمراء المرئية للعين المجردة.
ما هي ميزة أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة؟
تعمل كاشفات المستوى البؤري بالأشعة تحت الحمراء غير المبردة في درجة حرارة الغرفة دون الحاجة إلى أجهزة تجميع مبرد ديوار المتكاملة (IDCA). أنها توفر مزايا بما في ذلك بدء التشغيل السريع، وانخفاض استهلاك الطاقة، وصغر الحجم، وخفة الوزن، والعمر الطويل، والتكلفة المنخفضة. في حين أن الحساسية قد لا تتطابق مع أجهزة الكشف المبردة، فإن فعاليتها من حيث التكلفة تجعلها مثالية لتطبيقات أوسع.
