كاميرا حرارية صغيرة تعمل بالأشعة تحت الحمراء مع النواة 120x90 17μm للمنزل الذكي
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الدقة | 120 × 90 | مساحة وحدة الصورة | 17 ميكرومتر |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | نطاق درجة حرارة | -20 ℃ ~ + 120 ℃ (قابلة للتخصيص) |
| NETD | ≤60 مليون كلفن | مقاس | 8.5x8.5x9.16 ملم |
| تسليط الضوء | نواة الكاميرا الحرارية 120 × 90,نواة الكاميرا الحرارية بالأشعة تحت الحمراء الصغيرة,نواة الكاميرا الحرارية للمنزل الذكي |
||
منتوج وصف

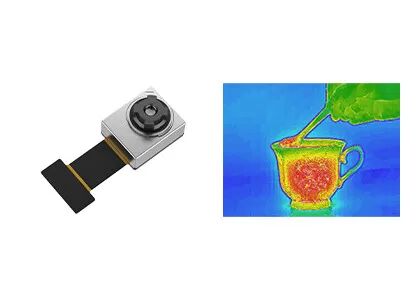

وحدة الكاميرا الحرارية TIMO120
120x90 / 17μm مايكرو كاميرا حرارية تعمل بالأشعة تحت الحمراء للمنزل الذكي ، مبنى ذكي
وصف المنتج
وحدة حرارية بالأشعة تحت الحمراء TIMO120 تدمج كاشف الأشعة تحت الحمراء بمقاس 120x90 / 17μm (WLP) وهي موجهة لتطبيقات الحجم والوزن والطاقة والتكلفة الأمثل (SWaP-C).يسهل دمج هيكلها المصغر الفائق في العديد من الأجهزة الذكية أو أجهزة التصوير الحرارية أو المحطات المتنقلة مع متطلبات صارمة من حيث التكلفة والحجم والوزن.
بالمقارنة مع أدوات قياس درجة الحرارة التقليدية ، تتميز وحدة مستشعر الأشعة تحت الحمراء TIMO120 بحساسية أكبر من المصفوفات الحرارية الشائعة أثناء الوقاية من الوباء.أيضًا باستخدام عبوة مستوى الرقاقة ، تكون وحدة الكاميرا ذات المستشعر الحراري TIMO120 ميسورة التكلفة في تطبيقات التصوير بالأشعة تحت الحمراء التي تحتاج إلى متطلبات صارمة من حيث التكلفة والحجم والوزن.
بفضل تقنية WLP ، تُفضل الوحدة الحرارية غير المبردة من سلسلة TIMO في الأسواق الناشئة مثل الإلكترونيات الاستهلاكية.من السهل دمج وحدة التصوير الحراري TIMO في المزيد من المنتجات الطرفية وتقصير وقت التطوير الثانوي للعملاء.
الخصائص الرئيسية
- الحجم الأدنى 8.5x8.5x9.16 ملم
- تتراوح درجة الحرارة من -20 درجة مئوية إلى + 120 درجة مئوية
- سهولة التكامل
- مجموعة تطوير SDK كاملة
- تصميم منخفض الطاقة يصل إلى 9 ميجاوات
مواصفات المنتج
| نموذج | TIMO-120 |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 120 × 90 |
| مساحة وحدة الصورة | 17 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | ≤60 مليون كلفن |
| نوع العدسة | WLO |
| وضع التركيز | تكبير ثابت |
| HFOV | 90 درجة / 50 درجة |
| عمق الميدان | 10 سم إلى ما لا نهاية |
| معدل الإطار | 1 ~ 30 هرتز (قابلة للتخصيص) |
| قياس الحرارة | |
| نطاق درجة حرارة | -20 درجة مئوية ~ + 120 درجة مئوية (قابلة للتخصيص) |
| دقة درجة الحرارة | قابل للتخصيص (تلبية متطلبات الجسم أو التصوير الحراري الصناعي) |
| الواجهة / التحكم | |
| AVDD | 3.6 فولت ± 0.05 فولت |
| VSK / VDET | 4.7 ± 0.05 فولت |
| DVDD | 1.8 فولت ± 0.05 فولت |
| واجهه المستخدم | واجهة رقمية |
| استهلاك الطاقة | 45 ميجا واط (الوضع النموذجي) ؛9 ميجا واط (وضع الطاقة المنخفضة) |
| الخصائص البدنية | |
| الأبعاد (مم) | 12x10x5.48 (HFOV = 90 درجة) ؛8.5x8.5x9.16 (HFOV = 50 °) (يجب أن تسود المواصفات) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ + 60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية |
تطبيقات صناعية
تستخدم وحدة الكاميرا الحرارية TIMO120 على نطاق واسع في العديد من المجالات ، مثل التصوير الحراري ، والأجهزة الذكية ، والمباني الذكية ، والمنزل الذكي ، و AIoT ، إلخ.
يشيد من العملاء
أسئلة وأجوبة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة ، يمكن لجميع الأجسام التي تكون درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) أن تشع أشعة تحت الحمراء.باستخدام كاشف كاميرا الأشعة تحت الحمراء لقياس فرق درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية ، يمكنك الحصول على صور مختلفة بالأشعة تحت الحمراء ، والتي تسمى أيضًا الصور الحرارية.
2. كيف تعمل كاشفات الأشعة تحت الحمراء؟
تدخل الأشعة تحت الحمراء المنبعثة من الهدف في نطاق الاستشعار للكاشف الحراري ، ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بواسطة عيون مجردة.
3. ما هي ميزة كاشف الأشعة تحت الحمراء غير المبرد؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة.تتميز بمزايا البدء السريع ، استهلاك الطاقة المنخفض ، الحجم الصغير ، الوزن الخفيف ، العمر الطويل ، التكلفة المنخفضة وما إلى ذلك.على الرغم من أن حساسية كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل أجهزة الكشف بالأشعة تحت الحمراء المبردة ، إلا أنه بعد سنوات من التطوير ، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد ، الذي لديه احتمالات تطبيق أوسع.
