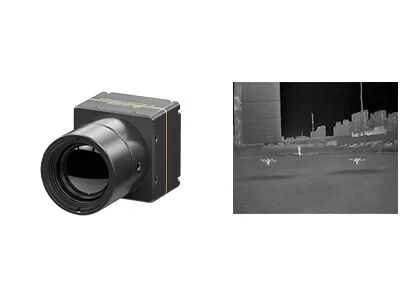

نواة التصوير الحراري LWIR 640X512 / 12μm للتصوير الواضح وتطبيق AIoT
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | COIN612 / ر |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) | دقة درجة الحرارة | ±3°C أو ±3% |
|---|---|---|---|
| دقة | 640 × 512 / 12 ميكرومتر | NETD | أقل من 40 مللي كلفن |
| المدى الطيفي | 8 ~ 14 ميكرومتر | مقاس | 25.4x25.4x14.1 ملم |
| إبراز | قلب التصوير الحراري 12 ميكرومتر,قلب التصوير الحراري LWIR,قلب التصوير الحراري AIoT |
||
منتوج وصف
LWIR 640X512 / 12μm Uncooled Thermal Camera Core للتصوير الواضح وتطبيق AIoT
وصف المنتج
COIN612/R هي واحدة من وحدات الكاميرا الحرارية تحت الحمراء من سلسلة COIN. وهي تتضمن حاسوب حرارة تحت الحمراء 640x512/12μmدائرة معالجة إشارات عالية الأداء وخوارزمية معالجة الصور.
يقدم جوهر كاميرا الأشعة تحت الحمراء COIN612/R صورًا حرارية حادة ومفصلة مع NETD أقل من 40 ميكروكيل وارتفاع دقة 640 × 512 بكسل تحت الحمراء.كما يحتوي على وظيفة حرارية اختيارية مع نطاق قياس من -20 °C ~ 550 °C لقياس درجة الحرارة الصناعية.
تدعم وحدة الأشعة تحت الحمراء COIN612/R واجهات خروج الصورة متعددة الأوضاع DVP / LVDS ، خروج بيانات الصورة RAW / YUV والتحكم في الموانئ المتسلسلة.استهلاك طاقة منخفض وخيارات واجهة متعددة، وحدة الكاميرا الحرارية COIN612 تمكن من تكوين ودمج سهل في العديد من منتجات الأشعة تحت الحمراء، مثل الكاميرات الحرارية والكاميرات الحرارية تحت الحمراء.
الخصائص الرئيسية
- الحجم الصغير: 25.4x25.4x14.1ملم
-خفيف الوزن
- NETD<40mk
- صورة عالية الجودة
- استهلاك طاقة منخفض
- التنمية السريعة والتكامل
مواصفات المنتج
| النموذج | العملة الذهبية 612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD | <40mk |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| وقت البدء | <3s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656 |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً |
| خوارزمية الصورة | NUC/AGC/IDE/DNR |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 3.5~5.5فولت |
| استهلاك الطاقة النموذجي | <0.75 واط |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق قياس الحرارة | -20°C~150°C، 100°C~550°C |
| دقة الحرارة | ±3 درجة مئوية أو ±3٪ (خذ القيمة القصوى) |
| SDK | دعم ARM / Windows / Linux SDK ، التصوير الحراري بالكامل |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 25.4x25.4x14.1 (مع مصراع) |
| الوزن | وحدة: 13g±0.5g (مع مغلق) الوحدة + 8.8mm العدسة: 22.4g±0.5g الوحدة + 13mm العدسة: 41g±0.5g الوحدة + 19mm العدسة: 43.9g±0.5g |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 8.8 ملم / 13 ملم / 19 ملم |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا الحرارية FPA LWIR غير المبردة COIN612/R على نطاق واسع في التصوير الحراري والأمن والمراقبة والخارج وإطفاء الحرائق والإنقاذ وAIoT والأجهزة الذكية والحمولة المفيدة للطائرات بدون طيار وADAS وما إلى ذلك.
خدمة مخصصة
تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1كيفية اختيار دقة الكاشف تحت الحمراء المناسبة؟
هذا يعتمد على الاحتياجات الفعلية وتطبيقات منتجاتك، والسعر هو أيضا عامل يجب أن تؤخذ في الاعتبار.يمكنك اختيار كاشف الأشعة تحت الحمراء بقرار منخفض، مثل 120x90، 256x192، 400x300. إذا كنت بحاجة إلى صورة واضحة جدا لبعض الأغراض الخاصة، مثل المراقبة عن بعد، يمكنك اختيار كاشف الأشعة تحت الحمراء عالية الدقة من 1280x1024.
2كيف تختار لون الزائف الصحيح للتصوير الحراري؟
- الأبيض الرمادي هو أكثر ملاءمة للهدف مع اختلاف درجة الحرارة الصغيرة
- الأحمر والأزرق أكثر ملاءمة للمشهد حيث تحتاج إلى العثور على نقاط المشكلة.
اللون الأحمر الحديدي هو اللون القياسي لصناعة الطاقة
ملاحظة: بغض النظر عن اللوحة التي تختارها، درجة الحرارة الحرارية لن تتغير على الإطلاق.
3كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
- العدسة القياسية يمكن أن تلبي أهداف عادية مع المسافة المناسبة
- بالنسبة للعدسة، فهي مناسبة للأهداف الصغيرة نسبياً والتي تحتاج إلى مشاهدة من مسافة بعيدة
لرؤية المزيد من التفاصيل من الأشياء على مسافة قريبة، عدسة زاوية واسعة أفضل.
- العدسة الكبرى هي لرؤية هدف صغير جدا من مسافة قريبة، مثل دوائر رقاقة.
