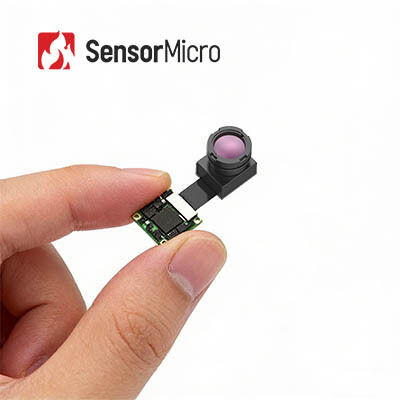

256x192 دقة 12μm حجم البكسل وحدة الكاميرا الحرارية تحت الحمراء غير المبردة للمراقبة الليلية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | Mini212G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192/12 ميكرومتر | NETD | ≤50 م ك |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | واجهة الفيديو التناظرية | نظام CVBS (PAL/NTSC) |
| بيانات الناتج | 14 بت الخام | جهد الإمداد | 3.3 فولت ± 0.1 فولت |
| إبراز | نظام كاميرا التصوير الحراري المركب على السيارة 384 × 288,نظام كاميرا التصوير الحراري المركب على السيارة CVBS |
||
منتوج وصف
256x192 / 12μm وحدة الكاميرا الحرارية بالأشعة تحت الحمراء غير المبردة للمراقبة الليلية
إن وحدة كاميرا الأشعة تحت الحمراء Mini212G2، بحجمها المصغر، وتغليفها عالي الأداء على مستوى الرقاقة 256x192 / 12μm كاشف الأشعة تحت الحمراء غير المبردة، والتوافق الواسع، في وضع جيد لتلبية المتطلبات المتزايدة للأسواق الناشئة. إنه لا يوفر فقط قدرات موثوقة للاستشعار الحراري والتصوير لمختلف التطبيقات ولكنه يوفر أيضًا مزايا مثل التكامل السهل والتكلفة المنخفضة والأداء المستقر، مما يجعله خيارًا مفضلاً للمطورين والمصنعين في مجالات الذكاء الاصطناعي للأشياء والرؤية الآلية والرؤية الصناعية ومراقبة الأمان والمراقبة الليلية.
الميزات الرئيسية
وحدة مصغرة مع إخراج التصوير الحراري المباشر
- مجهزة بكاشف الأشعة تحت الحمراء على مستوى الرقاقة 256×192/12μm الذي تم تطويره ذاتيًا، مما يوفر مزايا كبيرة من حيث التكلفة
- تصميم هيكلي مدمج للغاية: يبلغ حجمه 17 × 17 مم فقط (PCBA)، ويزن أقل من 4 جرام - وهو مثالي للتطبيقات ذات المساحة المحدودة
- توفر لوحة معالجة ISP المدمجة وخوارزميات الصور من الجيل التالي صورًا حرارية واضحة مباشرةً، مما يضمن تنوعًا قويًا
الكشف الدقيق والتكوين المرن
- قياس درجة الحرارة عالي الدقة بدقة تصل إلى ±2 درجة مئوية؛ يدعم قياس البقعة والمساحة والإطار الكامل
- تتوفر خيارات عدسات مجال الرؤية المتعددة لتلبية متطلبات المراقبة المختلفة
واجهات غنية لسهولة التكامل
- يقدم USB2.0 / MIPI / DVP / BT.656 / LVDS وغيرها من واجهات إخراج الفيديو الرقمية
- متوافق تمامًا مع الواجهات المتوافقة مع معايير الصناعة
مواصفات المنتج
| نموذج | Mini212G2 |
|---|---|
| دقة | 256×192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| NETD | ≥50 مللي ك |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| وضع التركيز | التركيز مجاني |
| العدسة (تردد عالي التردد/فلوريدا) | 17.5 درجة/10 ملم | 25°/ 7 ملم | 56°/ 3.2 ملم | 90 درجة / 2.1 ملم |
| الوزن (ز) | 7.1 | 6.4 | 4 | 6.8 |
| حجم PCBA (مم) | 17×17 |
| واجهة الفيديو الرقمية | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| واجهة الفيديو التناظرية | كفبس (بال / نتسك) |
| جهد التشغيل | 3.3 فولت ± 0.1 فولت |
| استهلاك الطاقة النموذجي | 330 ميجاوات |
| نطاق قياس درجة الحرارة | -20°C~+550°C(-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
تم وضع هذا المنتج في مجالات مثل الذكاء الاصطناعي للأشياء، والرؤية الآلية، والرؤية الصناعية، ومراقبة الأمن، والمراقبة الليلية.
تطبيقات الذكاء الاصطناعي للأشياء:مناسب تمامًا للتكامل مع أجهزة AIoT المدمجة مثل الأجهزة المنزلية الذكية والأجهزة القابلة للارتداء والشاشات البيئية الذكية.
الرؤية الصناعية:يمكن استخدامه للمراقبة في الوقت الفعلي للمعدات الصناعية وسيناريوهات المعالجة واللحام بالليزر والكشف عن أشباه الموصلات والمزيد.
المراقبة الأمنية:يمكنه اكتشاف المتسللين غير القانونيين وإطلاق إنذارات في الوقت الفعلي لتطبيقات الأمان المحسنة.
خط منتجاتنا
حساسية عالية وأداء ممتاز:التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
أجهزة الكشف بالأشعة تحت الحمراء المختلفة المتاحة:كل من أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
الإنتاج بكميات كبيرة لضمان التسليم السريع:ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو وسيلة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء، من أجل صياغة صور لها، أو الحصول على معلومات عن درجة حرارة الأجسام، حتى في البيئات منخفضة الرؤية.
كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي لعدم الاتصال وتحديد تقنية الأشعة تحت الحمراء. إنه يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لمجموعة المستوى البؤري من خلال النظام البصري للأشعة تحت الحمراء الذي يمكن أن يمر عبر الأشعة تحت الحمراء. يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الكثافة المختلفة إلى الإشارة الكهربائية المقابلة، ثم من خلال التضخيم ومعالجة الفيديو، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
