حساسية عالية 1280x1024 دقة 12μm حجم بكسل وحدة الكاميرا الحرارية غير المبردة

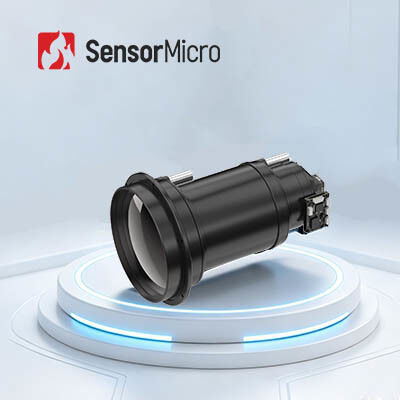

  • High Sensitivity 1280x1024 Resolution 12μm Pixel Size Uncooled Thermal Camera Module
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iSE1212
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 1280x1024/12 ميكرومتر NETD ≥30 مللي كلفن
المدى الطيفي 8 ~ 14 ميكرومتر معدل الإطار الرقمي 25 هرتز/30 هرتز/50 هرتز
سطوع الصورة دليل السيارات واجهة الاتصالات TTL-232/USB
إبراز

وحدة الكاميرا الحرارية خفيفة الوزن وعالية الدقة

,

وحدة الكاميرا الحرارية عالية الدقة بنفايات
اترك رسالة
منتوج وصف
وحدة الكاميرا الحرارية غير المبردة عالية الحساسية MegaPixel 1280x1024 12μm
نظرة عامة على المنتج

iSE1212 هي واحدة من وحدات الكاميرا غير المبردة بالأشعة تحت الحمراء من سلسلة iSE. إنه يعتمد على كاشف الأشعة تحت الحمراء غير المبردة 1280x1024/12μm مع دائرة معالجة الإشارات الاحترافية ومنصة معالجة الصور.

مع دقة صفيف كبيرة تبلغ 1280 × 1024، تقدم الوحدة الحرارية غير المبردة iSE1212 المزيد من تفاصيل الصورة وتدعم مجال رؤية أكبر. يوفر حجم البكسل المنخفض البالغ 12 ميكرومتر دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاق.

نحن المورد من أجهزة الكشف عن الأشعة تحت الحمراء الحرارية ووحدات الكاميرا بالأشعة تحت الحمراء. بعد سنوات من الخبرة في التطبيقات الصناعية، نحن نقدم حلولًا احترافية وفعالة ومريحة للعملاء في جميع الصناعات من خلال التكنولوجيا الأساسية الخاصة بنا للكشف عن الأشعة تحت الحمراء للبحث والتطوير المستقل.

الميزات الرئيسية
  • تصوير عالي الوضوح مع مرئيات سلسة:يوفر تصويرًا حراريًا بدقة ميجابكسل مع أداء سلس وخالي من التأخر. مجال رؤية أوسع، وتغطية زاوية أكبر، ونطاق كشف أطول، وتفاصيل محسنة.
  • تشغيل بدون مصراع لأداء صامت:لا يلزم إجراء معايرة للغالق أثناء الاستخدام، مما يؤدي إلى التخلص من تشويش الصورة الشائع في التصميمات التقليدية. التشغيل الصامت يساعد على تجنب اكتشاف الأهداف.
  • ميزة غنية وصديقة للتكامل:يدعم خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة. متوافق مع مجموعة واسعة من العدسات البصرية والمكونات الموسعة، مما يتيح التطوير الثانوي السهل وتكامل النظام المرن.
مواصفات المنتج


نموذج iSE1212
مؤشرات كاشفات الأشعة تحت الحمراء
المواد الحساسة VOx
دقة 1280×1024
حجم البكسل 12 ميكرومتر
الاستجابة الطيفية 8 ميكرومتر ~ 14 ميكرومتر
NETD نموذجي ≥30 مللي كلفن
معالجة الصور
بكسل فعالة 1280×1024
معدل الإطار الرقمي 25 هرتز/30 هرتز/50 هرتز
وقت البدء 7ث
الفيديو الرقمي YUV420/YUV422/RGB888/خام
خوارزمية الصورة NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC
بدون مصراع المدعومة
عرض الصور 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن)
اتجاه الصورة أفقي/عمودي/قطري
التكبير الرقمي 1x/2x/4x/8x
سطوع الصورة تلقائي/يدوي
تباين الصورة تلقائي/يدوي
وضع التعويض يدوي
شبكاني المدعومة
وظيفة النظام
وضع السكون المدعومة
إعداد القائمة قابلة للتخصيص
لغة القائمة الصينية / الإنجليزية
معايرة الأوفست المدعومة
لوحات المفاتيح ≥4 (وظائف الزر قابلة للتخصيص)
قيادة OLED يدعم I2C، 16 بت/ 24 بت، منفذ متوازي، بيانات صالحة وإشارات شاشة محرك الأقراص الأخرى
محرك الأقراص المباشر Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
يدعم إشارات العرض MIPI ويمكنه قيادة شاشة IBOE VX039FHP-NH4 مباشرة.
برامج الكمبيوتر
برامج الكمبيوتر التحكم في الوحدة وعرض الفيديو
كهربائي
الواجهة الخارجية القياسية 50pin: BP040SB-50-0114-B-R0
واجهة الاتصالات تي تي إل-232/يو إس بي
واجهة الفيديو الرقمية DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
مكونات الامتداد USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
الواجهة الكهربائية
جهد الإمداد 2.7 فولت ~ 5.3 فولت
استهلاك الطاقة النموذجي 1.2 وات عند 25 هرتز عند 23 ± 3 درجة مئوية
ميكانيكية/عدسة
الحجم الأساسي العاري (مم) 38×39×28 68×69×30.2
الوزن الأساسي العاري (جم) 65±3 88.5±3
عدسة بصرية التركيز الحراري الثابت: 14 مم/19 مم/25 مم/35 مم التركيز الحراري الثابت: 50 مم/100 مم
العدسة الآلية: 75 مم / 100 مم / 150 مم
التكبير المستمر: 15 ~ 100 مم / 25 ~ 75 مم / 28 ~ 90 مم / 30 ~ 180 مم / 25 ~ 225 مم / 30 ~ 300 مم
مكونات المصراع خياري
مستوى الحماية IP67 (العدسة الأمامية)
القدرة على التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية~+85 درجة مئوية
رطوبة 5% ~ 95%، غير التكثيف
اهتزاز 5.35 جرام، اهتزاز عشوائي، 3 محاور
تأثير نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات 500 جرام في 1 مللي ثانية
شهادة ROHS2.0/الوصول
التطبيقات الصناعية

يتم استخدام وحدة التصوير بالأشعة تحت الحمراء iSE1212 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية والمزيد.

مزايانا
  • حساسية عالية وأداء ممتاز:التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
  • أجهزة الكشف بالأشعة تحت الحمراء المختلفة المتاحة:كل من أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
  • إنتاج الحجم لضمان التسليم السريع:ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة لطريقة تشخيصية غير جراحية تعتمد على اكتشاف درجة حرارة سطح الجسم. يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم ما وتصورها على شكل خريطة لتوزيع درجة الحرارة.
ما الذي يمكن استخدامه للتصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية بالأشعة تحت الحمراء لإجراء عمليات فحص المنزل وتحديد العيوب الهيكلية والأعطال الكهربائية والأعطال الميكانيكية والتغيرات الفسيولوجية في الأشخاص والحيوانات وغير ذلك الكثير.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر، يكون الاختبار بسيطًا وسريع الاستجابة بدون ضرر، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات. بالنسبة للتصوير الحراري الطبي، فهو فعال للغاية للعثور على المشاكل الخفية في جسم الإنسان، وهو آمن بنسبة 100% بدون إشعاع أو ألم، وهو أداة مثالية للفحص الصحي المبكر.
