وحدة الكاميرا الحرارية خفيفة الوزن وعالية الدقة 1280 × 1024 12 ميكرومتر
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالدقة | 1280 × 1024/12 ميكرومتر | NETD | < 50 مليون كلفن |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مقاس | 20x20x10.4 ملم |
تسليط الضوء | وحدة الكاميرا الحرارية خفيفة الوزن وعالية الدقة,وحدة الكاميرا الحرارية عالية الدقة بنفايات |
حساسية عالية للكاميرا الحرارية 1280 × 1024/12 ميكرون لقياس درجة الحرارة الصناعية

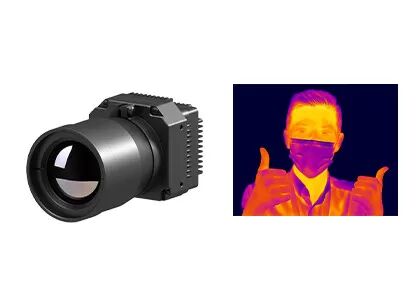

PLUG1212R هي إحدى وحدات الكاميرا بالأشعة تحت الحمراء غير المبردة من سلسلة PLUG التي طورتها شركة Global Sensor Technology (GST).إنه يعتمد على كاشف الأشعة تحت الحمراء غير المبرد GST1212M مع دائرة معالجة الإشارات الاحترافية ومنصة معالجة الصور ، ويحول تمامًا الأشعة تحت الحمراء المستهدفة إلى بيانات درجة الحرارة.يتوفر قياس درجة الحرارة ويمكن أن يكون نطاق درجة الحرارة قابلاً للتخصيص ، مما يلبي المتطلبات المحددة للتصوير الحراري الصناعي.
مع مصفوفة كبيرة بدقة تبلغ 1280 × 1024 ، يمكن للوحدة الحرارية غير المبردة PLUG1212R تقديم المزيد من تفاصيل الصورة وتدعم مجال رؤية أكبر.يوفر حجم البكسل المخفض الذي يبلغ 12 ميكرومترًا دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق مهمة النطاق نفسها.
Global Sensor Technology هي مورد لأجهزة الكشف عن الأشعة تحت الحمراء الحرارية ووحدة كاميرا الأشعة تحت الحمراء.بعد سنوات من الخبرة في التطبيقات الصناعية ، نحن قادرون على توفير حلول احترافية وفعالة ومريحة للعملاء في جميع الصناعات من خلال تقنيتها الأساسية لكاشف الأشعة تحت الحمراء المستقل للبحث والتطوير.
- تصوير حراري فائق الوضوح
- أداء مستقر
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة
نموذج | PLUG1212R |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 1280 × 1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز |
وقت بدء التشغيل | <25 ثانية |
فيديو تمثيلي | / |
فيديو رقمية | HDMI / RAW / YUV / BT1120 |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 5 ± 0.5 فولت |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
دقة درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى) |
SDK | ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة |
الخصائص البدنية | |
الأبعاد (مم) | 56 × 56 × 40.2 |
وزن | ≤ 200 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | تركيز ثابت أثيرمال: 19 مم / 25 مم |
تستخدم وحدة التصوير بالأشعة تحت الحمراء PLU1212R على نطاق واسع في كهرباء الطاقة ، ورؤية الماكينة ، وفحص المباني ، والبتروكيماويات المعدنية ، إلخ.
1.ما هو التصوير الحراري بالأشعة تحت الحمراء؟
يعد التصوير الحراري تقنية جديدة وفعالة لطريقة تشخيص غير جراحية تعتمد على اكتشاف درجة حرارة سطح الجسم.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصور في شكل خريطة توزيع درجة الحرارة.
2. ما الذي يمكن استخدام التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية بالأشعة تحت الحمراء لإجراء عمليات التفتيش على المنزل وتحديد العيوب الهيكلية والأعطال الكهربائية والأعطال الميكانيكية والتغيرات الفسيولوجية في الأشخاص والحيوانات وغير ذلك الكثير.
3. ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، من السهل اختباره والاستجابة السريعة دون حدوث أضرار ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
بالنسبة للتصوير الحراري الطبي ، فإنه من الفعّال جدًا العثور على المشاكل الخفية في جسم الإنسان ، آمنة 100٪ بدون إشعاع وألم ، وهي أداة مثالية للفحص الصحي المبكر.
