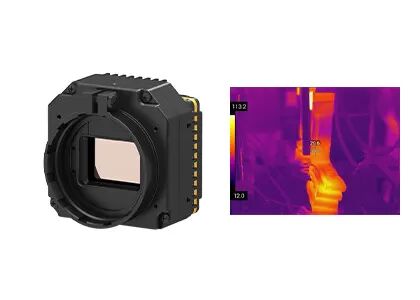

وحدة الكاميرا الحرارية VOx الإشعاعية غير المبردة 640X512 / 12μm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الدقة | 640 × 512/12 ميكرومتر | NETD | ＜ 30 مليون كلفن |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | مقاس | 44.5x44.5x33.6 ملم |
| تسليط الضوء | وحدة الكاميرا الحرارية الإشعاعية,وحدة الكاميرا الحرارية VOx,وحدة VOx |
||
منتوج وصف
الوحدة الحرارية PLUG612R
وحدة كاميرا التصوير الحراري PLUG612R LWIR غير المبردة مع مستشعر حراري 640x512 / 12μm
وصف المنتج
وحدة التصوير الحراري PLUG612R قادرة على قياس الإشعاع ولديها وظيفة قياس درجة الحرارة غير المتصلة بالأشعة تحت الحمراء.إنه يدمج كاشف الأشعة تحت الحمراء الحرارية غير المبرد 640 × 512/12 ميكرومتر للحصول بسرعة على صور حرارية للمنطقة المستهدفة وتوزيع الحرارة.
وحدة الكاميرا بالأشعة تحت الحمراء PLUG612R غير المبردة تنتج جودة صورة حرارية حادة وواضحة.يتم تطبيق وحدة التصوير الحراري بالأشعة تحت الحمراء غير المبردة في مجال التصوير الحراري الصناعي وقياس درجة الحرارة.نطاق درجة الحرارة قابل للتخصيص ، والذي يمكن أن يلبي المتطلبات المحددة للتصوير الحراري الصناعي.
تتخصص Global Sensor Technology في تصميم وتصنيع وبيع وتسويق أجهزة الكشف الحراري بالأشعة تحت الحمراء ونوى الكاميرات الحرارية.يمكننا تزويد عملائنا بمجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء التي تقصر وقت التطوير الثانوي وتقلل بشكل كبير من التكلفة للعملاء.
الخصائص الرئيسية
- نوع الكاشف: ميكروبولومتر غير مبرد
- مادة الكاشف: أكسيد الفاناديوم
- NETD <30mk ، حساسية عالية
- أداء مستقر
- قدرة قوية على التكيف مع البيئة
مواصفات المنتج
| نموذج | PLUG612R |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640 × 512 |
| مساحة وحدة الصورة | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | <30 م ك |
| معالجة الصورة | |
| معدل الإطار | 25 هرتز / 30 هرتز |
| وقت بدء التشغيل | أقل من 10 ثوانٍ |
| فيديو تمثيلي | بال / نتسك |
| فيديو رقمية | Y16 / YUV / BT656 / LVDS |
| مكون التمديد | USB / كاميرلينك |
| وضع يعتم | خطي / مدرج تكراري / مختلط |
| تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
| عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
| اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
| خوارزمية الصورة | NUC / AGC / IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 50pin_HRS |
| وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
| مصدر التيار | 4 ~ 6 فولت |
| قياس الحرارة | |
| نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
| نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
| دقة درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى) |
| SDK | ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة |
| الخصائص البدنية | |
| الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
| وزن | ≤85 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
| صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
| بصريات | |
| عدسة اختيارية | التركيز الثابت Athermal: 13mm / 19mm / 24mm |
تطبيقات صناعية
تستخدم وحدة المستشعر الحراري PLUG612R على نطاق واسع في فحص الطاقة الكهربائية ، رؤية الماكينة ، أمن ومراقبة HVAC ، في الهواء الطلق ، مكافحة الحرائق والإنقاذ ، إنفاذ القانون والإنقاذ ، ADAS ، حمولات الطائرات بدون طيار إلخ.
حول تكنولوجيا الاستشعار العالمية
أسئلة وأجوبة
1. كيف يعمل مقياس ميكروبولومتر لصفيف المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري المشع بالأشعة تحت الحمراء ، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء ، بحيث تزداد درجة حرارة المادة الحساسة.بعد ذلك ، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة كاشف الأشعة تحت الحمراء غير المبرد؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة.تتميز بمزايا البدء السريع ، استهلاك الطاقة المنخفض ، الحجم الصغير ، الوزن الخفيف ، العمر الطويل ، التكلفة المنخفضة وما إلى ذلك.على الرغم من أن حساسية كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل أجهزة الكشف بالأشعة تحت الحمراء المبردة ، إلا أنه بعد سنوات من التطوير ، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد ، الذي لديه احتمالات تطبيق أوسع.
