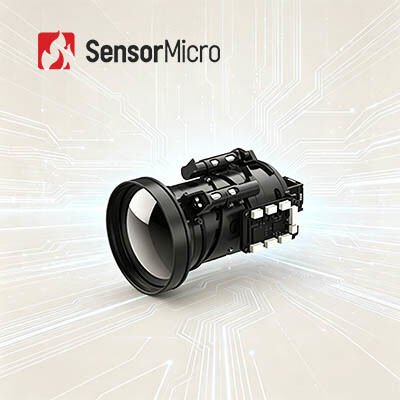

وحدة الكاميرا الحرارية VOx غير مبردة 640x512 دقة 12μm مساحة بكسل للمراقبة في الهواء الطلق
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE612 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | NETD نموذجي | ≥20 مللي ك |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 50 هرتز |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | التكبير الرقمي | 1X / 2X / 4X / 8X |
| إبراز | وحدة الكاميرا الحرارية الإشعاعية,وحدة الكاميرا الحرارية VOx,وحدة VOx |
||
منتوج وصف
وحدة الكاميرا الحرارية VOx غير المبردة 640X512/12μm للمراقبة الخارجية
نظرة عامة على المنتج
تم تصميم قلب الكاميرا الحرارية iSE612 لتطبيقات التصوير الحراري الاحترافية، حيث يدمج قلب الكاشف المعبأ من السيراميك ApexCore الذي تم بحثه ذاتيًا والذي يوفر جودة تصوير ممتازة وتشغيلًا مستقرًا. ومع تصنيف NETD≥20mK، فإنه يضمن الكشف الدقيق عن درجة الحرارة وعرضًا واضحًا للصورة الحرارية.
تتميز هذه الوحدة المدمجة بمساحة مادية صغيرة جدًا وتصميم خفيف الوزن، مما يجعلها مثالية للتكامل في المنشآت ذات المساحة المحدودة. يتيح تصميم SWaP المُحسّن إمكانية التجميع المريح والتخطيط المرن عبر أنظمة المعدات المختلفة.
الميزات الرئيسية
- عملية سلسة ومستقرة:لا يلزم إجراء معايرة للغالق أثناء التشغيل، مما يؤدي إلى التخلص من تقطع الصورة الشائع في الأنظمة التقليدية المعتمدة على الغالق
- فعالية عالية من حيث التكلفة:يستخدم كاشف التغليف الخزفي ApexCore مع NETD≥20mK
- مدمجة وخفيفة الوزن:أبعاد صغيرة تصل إلى 25.4*25.4*22.7 مم، الوزن الأساسي العاري ≥26±1.5 جم
- تصميم موفر للمساحة:تخطيط النظام المرن وقدرات التكامل
- مجموعة الميزات الغنية:يدعم خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة
- التكامل السهل:متوافق مع العدسات البصرية المتعددة ومكونات التمديد للتطوير الثانوي المباشر
المواصفات الفنية
| نموذج | iSE612 | |
|---|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 640×512 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي |
≥20 مللي كلفن |
|
| معالجة الصور | ||
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6 ثانية | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي شمالي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| وضع التعويض | يدوي | |
| كهربائي | ||
| الواجهة الخارجية القياسية | 50 دبوس: BP040SB-50-0114-B-R0 | |
| واجهة الاتصالات | تي تي ال-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري | 25.4×25.4×22.7 ملم | φ36×24.3 ملم |
| الوزن الأساسي العاري | 26 ± 1.5 جرام | 28 ± 1.5 جرام |
| عدسة بصرية | التركيز الحراري الثابت: 4.8/9.1/13/19 ملم |
|
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 1500 جرام عند 0.4 مللي ثانية |
| اهتزاز |
5.35 جرام، اهتزاز عشوائي، 3 محاور |
|
| مكونات المصراع | خياري | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
تُستخدم وحدة الاستشعار الحراري iSE612 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية وأنظمة الرؤية المختلفة بالأشعة تحت الحمراء.
قدرات التصنيع
- حساسية عالية وأداء ممتاز مع تقنية الأشعة تحت الحمراء الرائدة عالميًا
- تتوفر العديد من أجهزة الكشف بالأشعة تحت الحمراء في التنسيقات غير المبردة والمبردة بأحجام بكسل مختلفة
- إنتاج ضخم بثلاثة خطوط إنتاج قادرة على تصنيع ملايين أجهزة الكشف سنويا
الأسئلة المتداولة
كيف يعمل مقياس ميكروبولوميتر صفيف المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري للإشعاع بالأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبردة بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية مع مادة امتصاص الأشعة تحت الحمراء، مما يزيد من درجة حرارة المادة الحساسة. يؤدي هذا إلى تغييرات في المعلمات الفيزيائية التي تتحول إلى إشارات كهربائية أو ضوئية مرئية من خلال آليات التحويل المصممة، مما يتيح اكتشاف الكائنات.
ما هي ميزة كاشف الأشعة تحت الحمراء غير المبردة؟
تعمل كاشفات المستوى البؤري بالأشعة تحت الحمراء غير المبردة في درجة حرارة الغرفة دون الحاجة إلى أجهزة تجميع مبرد ديوار المتكاملة (IDCA). أنها توفر مزايا بما في ذلك بدء التشغيل السريع، وانخفاض استهلاك الطاقة، وصغر الحجم، وخفة الوزن، والعمر الطويل، والتكلفة المنخفضة. في حين أن الحساسية قد لا تتطابق مع أجهزة الكشف المبردة، فقد أصبحت نسبة التكلفة إلى الأداء أفضل بكثير على مدار سنوات من التطوير، مما يوفر آفاقًا أوسع للتطبيق.
