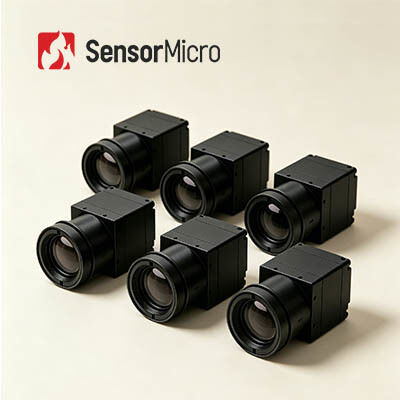

سلسلة iSE الأداء المستقر 640x512 دقة 12μm وحدة الكاميرا الحرارية غير المبردة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE612 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار الرقمي | 50 هرتز | NETD نموذجي | ≥20 مللي ك |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | دقة | 640 × 512 / 12 ميكرومتر |
| التكبير الرقمي | 1X / 2X / 4X / 8X | جهد الإمداد | 2.7 فولت ~ 5.3 فولت |
| إبراز | قلب الكاميرا بالأشعة تحت الحمراء 400 × 300,وحدة الكاميرا الحرارية غير المبردة,مركز الكاميرا بالأشعة تحت الحمراء 17 ميكرون |
||
منتوج وصف
وحدة كاميرا الأشعة تحت الحمراء الأساسية من سلسلة iSE للكاميرا الحرارية غير المبردة 640x512/12μm
نظرة عامة على المنتج
iSE612 عبارة عن وحدة كاميرا تعمل بالأشعة تحت الحمراء الحرارية غير المبردة من سلسلة iSE، وتتميز بكاشف الأشعة تحت الحمراء غير المبردة مقاس 640 × 512/12 ميكرومتر، ومكونات بصرية شاملة، ودوائر معالجة الإشارات الاحترافية، وخوارزميات معالجة الصور المتقدمة.
يتميز قلب الكاميرا الحرارية iSE612 بالتصوير السلس والتشغيل المستقر والأداء المناسب من حيث التكلفة، وقد تم تجهيزه بكاشف حراري مستقل ذاتيًا ApexCore 640×512 12μm للتغليف الخزفي. يوفر أداء المستشعر الممتاز صورًا حرارية منخفضة الضوضاء، ويعكس NETD≥20mK قدرة تمييز درجة الحرارة المتميزة.
الميزات الرئيسية
- سلسة ومستقرة وعالية الفعالية من حيث التكلفة:لا يلزم معايرة الغالق أثناء التشغيل، مما يمنع تشويش الصورة. يستخدم كاشف التغليف الخزفي ApexCore ذو التكلفة العالية مع NETD≥20mK
- مدمجة وخفيفة الوزن:أبعاد صغيرة تصل إلى 25.4×25.4×22.7 مم، الوزن الأساسي العاري ≥26±1.5 جم. يتيح التصميم الهيكلي الموفر للمساحة تكامل النظام المرن
- مجموعة الميزات الغنية:يدعم خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة
- التكامل المرن:متوافق مع العدسات البصرية المتعددة ومكونات الامتداد لسهولة التطوير الثانوي وتخصيص النظام
المواصفات الفنية
| نموذج | iSE612 | |
|---|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 640×512 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي |
≥20 مللي كلفن |
|
| معالجة الصور | ||
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6 ثانية | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي شمالي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| وضع التعويض | يدوي | |
| كهربائي | ||
| الواجهة الخارجية القياسية | 50 دبوس: BP040SB-50-0114-B-R0 | |
| واجهة الاتصالات | تي تي ال-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري | 25.4×25.4×22.7 ملم | φ36×24.3 ملم |
| الوزن الأساسي العاري | 26 ± 1.5 جرام | 28 ± 1.5 جرام |
| عدسة بصرية | التركيز الحراري الثابت: 4.8/9.1/13/19 ملم |
|
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 1500 جرام عند 0.4 مللي ثانية |
| اهتزاز |
5.35 جرام، اهتزاز عشوائي، 3 محاور |
|
| مكونات المصراع | خياري | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
- الرؤية الصناعية
- مكافحة الحرائق والإنقاذ
- المراقبة الأمنية
- المراقبة في الهواء الطلق
- رؤية الآلة
- الالكترونيات الاستهلاكية
قدرات الشركة
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة الكشف عن الأشعة تحت الحمراء - كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
كيف يعمل مقياس ميكروبولوميتر صفيف المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري للإشعاع بالأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبردة بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية مع مادة امتصاص الأشعة تحت الحمراء، بحيث تزيد درجة حرارة المادة الحساسة. بعد ذلك، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
ما هي ميزة كاشف الأشعة تحت الحمراء غير المبردة؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار المتكامل (IDCA) ويمكنه العمل في درجة حرارة الغرفة. لديها مزايا البدء السريع، انخفاض استهلاك الطاقة، الحجم الصغير، الوزن الخفيف، العمر الطويل، التكلفة المنخفضة وما إلى ذلك. على الرغم من أن حساسية كاشف المستوى البؤري للأشعة تحت الحمراء غير المبردة ليست جيدة مثل حساسية كاشفات الأشعة تحت الحمراء المبردة، إلا أنه بعد سنوات من التطوير، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد، الذي يتمتع باحتمال تطبيق أوسع.
