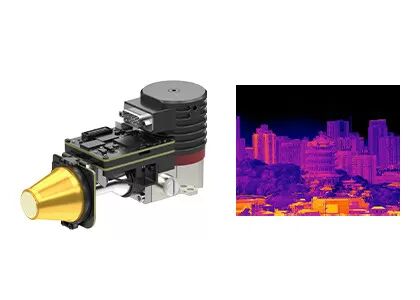

وحدة إعلانية مبردة لكاشف الأشعة تحت الحمراء بحجم 1280 × 1024 / 12μm للتكامل السريع

  • 1280x1024 / 12μm MCT IR Detector Cooled AD Module for Fast Integration
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل EYAS1212
الحد الأدنى لكمية 1 قطعة
الأسعار negotiable
شروط الدفع الاعتماد المستندي، تي/تي
تفاصيل المنتج
دقة 1280 × 1024 / 12 ميكرومتر حساسية عالية صافي ≥20mK
استهلاك الطاقة 9W المدى الطيفي 3.7 ~ 4.8 ميكرومتر ميجاوات
مقاس 149x58.5x71 ملم وزن ≥680 جرام
إبراز

جهاز كشف الأشعة تحت الحمراء بدقة 1280 × 1024

,

كاشف الأشعة تحت الحمراء 5 فولت Mct
اترك رسالة
منتوج وصف

وحدة AD المبردة مع كاشف الأشعة تحت الحمراء المبردة 1280x1024/12μm MCT MWIR للتكامل السريع


وصف المنتج


وحدات AD المبردة من سلسلة EYAS لديها وظيفة مكبر مسبق لتحويل الإشارة التناظرية من أجهزة الكشف بالأشعة تحت الحمراء المبردة إلى مخرج تيار فيديو رقمي.وهي متوفرة مع تنسيقات الدقة المختلفة ومجموعات موجات مختلفة. EYAS1212 هو عضو في عائلة EYAS مع مجموعة كبيرة 1280x1024 / 12μm MWIR مكثف كاشف الأشعة تحت الحمراء المتكاملة.


وحدة EYAS1212 AD تجعلها مسرعة لعملاء OEM لإجراء اختبار القبول السريع على كاشف الأشعة تحت الحمراء المبرد 1280x1024/12μm ،بدء التطوير الثانوي السريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو كاميرات الحرارة تحت الحمراء الكاملة أو الأنظمة القائمة على أجهزة الكشف عن الأشعة تحت الحمراء المبردة.


الخصائص الرئيسية


- سهلة التطوير والتكامل

- كاميرا لينك الواجهة الخروج 16 بت البيانات الخام، التحكم في الموانئ المتسلسلة

- هيكل متكامل، الأبعاد متوافقة مع كاشف

- 5 فولت إمدادات واحدة

- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية


مواصفات المنتج


النموذج EYAS1212
أداء كاشف الأشعة تحت البنفسجية
القرار 1280×1024
مساحة البكسل 12μm
جهاز التبريد RS058F
النطاق الطيفي 3.7 ميكرو مترا ‬4.8 ميكرو مترا
وقت التبريد (25 درجة مئوية) ≤6 دقيقة
NETD الأمثل (20 درجة مئوية) ≤20mK
وضع العمل
معدل الإطار 1~100 هرتز قابلة للتعديل
وضع العمل صورة فورية؛ وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار
المواصفات الكهربائية
واجهة خارجية قياسية QSH 60pin
الفيديو الرقمي كاميرالينك: مخرج 16 بت بيانات خام
التزام خارجي CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي
التواصل الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps
إمدادات الطاقة لوحة تصوير القناة الواحدة: 5 فولت
1 قناة كريوكولر: 24 فولت
استهلاك الطاقة المستقر 9W
الأبعاد (ملم) 149×58.5×71
الوزن ≤680 غرام
درجة حرارة العمل -40°C ~ +60°C
حجم الاهتزاز الاهتزاز: GJB النقل السريع عالية السرعة
الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل


التطبيقات الصناعية


يتم استخدام وحدة التصوير الحراري EYAS1212 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.


وحدة إعلانية مبردة لكاشف الأشعة تحت الحمراء بحجم 1280 × 1024 / 12μm للتكامل السريع 0


فوائدنا


تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة

الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي

الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة


الأسئلة الشائعة


1ما هي التصوير الحراري بالأشعة تحت الحمراء؟

التصوير الحراري بالأشعة تحت الحمراء هي طريقة لاستخدام الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء، من أجل صياغة صور لها،أو الحصول على معلومات درجة حرارة من الأشياء، حتى في بيئات الضوء المنخفض.


2كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف غير اتصال سلبي وتحديد تقنية الأشعة تحت الحمراء.ويركز إشعاع الأشعة تحت الحمراء من المشهد على جهاز محورية المصفوفة الكاشف الأشعة تحت الحمراء من خلال نظام الأشعة تحت الحمراء البصرية التي يمكن أن تمر من خلال إشعاع الأشعة تحت الحمراءيُحوّل جهاز الكشف الحراري إشارة الإشعاع ذات الكثافة المختلفة إلى إشارة كهربائية متوافقة، ومن ثم من خلال التضخيم ومعالجة الفيديو،تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
