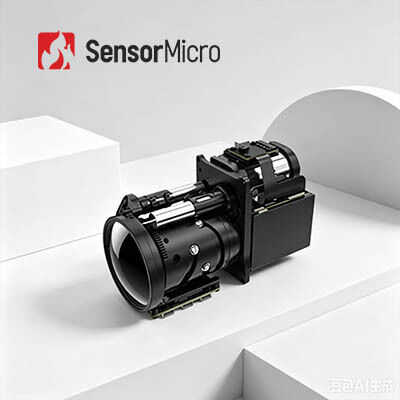

وحدة كاميرا حرارية HOT MWIR بدقة 640×512 وحجم بكسل 15 ميكرومتر للتكامل السريع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512/15 ميكرومتر | حساسية عالية | 20 م ك (F4) |
|---|---|---|---|
| استهلاك الطاقة | ≤7 واط | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| مقاس | 71 × 55 × 84 ملم | وزن | ≤350g |
| إبراز | جهاز كشف الأشعة تحت الحمراء بدقة 1280 × 1024,كاشف الأشعة تحت الحمراء 5 فولت Mct |
||
منتوج وصف
640×512/15μm HOT MWIR وحدة الكاميرا تحت الحمراء للاندماج السريع
لمحة عامة عن المنتج
يدمج جوهر كاميرا الأشعة تحت الحمراء GAVIN GC615HMG كاشف الأشعة تحت الحمراء مبرد 640 × 512 / 15μm HOT MWIR مع خوارزميات معالجة الصور من الجيل التالي.تكنولوجيا HOT لا تسمح فقط بصورة عالية الجودة ومستقرة، ولكن أيضًا الحجم المدمج ، التصميم الخفيف الوزن ، واستهلاك الطاقة المنخفض ، مما يوفر أداء SWaP الأمثل للتطبيقات متعددة الاستخدامات.
الخصائص الرئيسية
- أجهزة التصوير الفورية الرئيسية، صور واضحة
- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد بـ 640 × 512 / 15μm ضخم الحجم HOT MWIR ، مما يوفر تنوعًا ممتازًا
- مجهزة بخوارزميات معالجة الصور من الجيل التالي ، بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتعزيز الحافة (EE) ، وتقديم صور أكثر وضوحًا
- تكنولوجيا HOT الرائدة في تحسين SWaP
- يدعم التشغيل في درجات حرارة عالية تصل إلى 150K ، مع وقت التبريد ≤ 3min30s
- الحجم المدمج: 71×55×84 ملم، الوزن: 350 غرام، استهلاك الطاقة: 7 واط
- واجهات غنية، وسهولة التكامل
- يدعم واجهات CameraLink / USB 3.0 / GigE / HDMI / SDI / MIPI / الألياف البصرية
- مخرج صورة RAW/YUV مرن
مواصفات المنتج
| النموذج | (جافين) GC615HMG |
|---|---|
| القرار | 640×512 |
| حجم البيكسل | 15μm |
| جهاز التبريد | RS058 |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز (F4) / 30 هرتز (F5.5) |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الكهرباء | |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤7W |
| وقت التبريد ((23°C) | ≤3min30s |
| الحجم ((ملم) | 71×55×84 |
| الوزن ((g) | ≤ 350 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | التركيز الثابت: 25mm/F2 تكبير مستمر: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC615HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، إلخ.
فوائدنا
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة لاستخدام الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء، من أجل صياغة صور لها،أو الحصول على معلومات درجة حرارة من الأشياء، حتى في بيئات الضوء المنخفض.
كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف غير اتصال سلبي وتحديد تقنية الأشعة تحت الحمراء.ويركز إشعاع الأشعة تحت الحمراء من المشهد على جهاز محورية المصفوفة الكاشف الأشعة تحت الحمراء من خلال نظام الأشعة تحت الحمراء البصرية التي يمكن أن تمر من خلال إشعاع الأشعة تحت الحمراءيُحوّل جهاز الكشف الحراري إشارة الإشعاع ذات الكثافة المختلفة إلى إشارة كهربائية متوافقة، ومن ثم من خلال التضخيم ومعالجة الفيديو،تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
