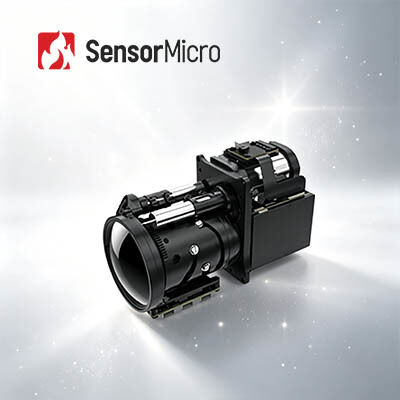

GAVIN GC615HMG HOT MWIR تبريد الكاميرا تحت الحمراء النواة مع 640x512 دقة وحجم بكسل 15μm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | NETD | 20 م ك (F4) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر | مقاس | 71 × 55 × 84 ملم |
| وزن | ≤350g | معدل الإطار | 50 هرتز (F4) / 30 هرتز (F5.5) |
| إبراز | الوحدة الحرارية المبردة MWIR,الوحدة الحرارية المبردة 640x512,الوحدة الحرارية RS046 MWIR |
||
منتوج وصف
GAVIN GC615HMG MWIR ساخن مبرد للكاميرا تحت الحمراء 15μm 640x512
لمحة عامة عن المنتج
يدمج جوهر كاميرا الأشعة تحت الحمراء GAVIN GC615HMG كاشف الأشعة تحت الحمراء مبرد 640 × 512 / 15μm HOT MWIR مع خوارزميات معالجة الصور من الجيل التالي.تكنولوجيا HOT لا تسمح فقط بصورة عالية الجودة ومستقرة، ولكن أيضًا الحجم المدمج ، التصميم الخفيف الوزن ، واستهلاك الطاقة المنخفض ، مما يوفر أداء SWaP الأمثل للتطبيقات متعددة الاستخدامات.مع توافق واسع عبر واجهات الفيديو الرقمية المتعددة وتطوير ثانوي سهلوهو مناسب للأجهزة المحمولة، والحمولات المتنقلة، والرصد الطويل، حيث يلبي المتطلبات الصارمة للحجم المدمج، وكفاءة الطاقة،والاكتشاف بعيد المدى في مختلف سيناريوهات الاندماج تحت الحمراء.
الخصائص الرئيسية
- أجهزة التصوير الفورية الرئيسية، صور واضحة- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبردة HOT MWIR بـ 640 × 512 / 15μm ذات الشكل الكبير ، مما يوفر تنوعًا ممتازًا. مجهزة بخوارزميات معالجة الصور الجيل التالي ، بما في ذلك DRC ،الحد من الضوضاء 2D / 3D، وتعزيز الحافة (EE) ، وتقديم صور أكثر وضوحا.
- تكنولوجيا HOT الرائدة في تحسين SWaP- يدعم التشغيل في درجات حرارة عالية تصل إلى 150K، مع وقت التبريد ≤ 3min30s. الحجم المدمج: 71 × 55 × 84 مم، الوزن: 350g، استهلاك الطاقة: 7W.
- واجهات غنية، وسهولة التكامل- يدعم واجهات CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber optic. مخرج صورة RAW/YUV مرن.
مواصفات المنتج
| النموذج | (جافين) GC615HMG |
|---|---|
| الأداء | |
| القرار | 640×512 |
| حجم البيكسل | 15μm |
| جهاز التبريد | RS058 |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز (F4) / 30 هرتز (F5.5) |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الكهرباء | |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤7W |
| وقت التبريد ((23°C) | ≤3min30s |
| الحجم ((ملم) | 71×55×84 |
| الوزن ((g) | ≤ 350 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | |
| خيارات العدسة | التركيز الثابت: 25mm/F2 تكبير مستمر: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC615HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، إلخ.
فوائدنا
- خبرة تقنية عميقة- مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء- نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD، SWaP، ودرجة حرارة التشغيل.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
- محفظة منتجات متنوعة- بدعم من البحث والتطوير المستقلين والمسارات التقنية المتعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
- التحقق الصارم من الموثوقية يضمن ضمان الجودة- مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
- خدمات الدعم الفني المهني والتنمية المشتركة- فريقنا الهندسي يعمل عن كثب مع فريق البحث والتطوير والمنتجات للعملاء لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير الوقت إلى السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة من طريقة التشخيص غير الغازية تستند إلى الكشف عن درجة حرارة سطح الكائن.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصورها في شكل خريطة توزيع درجة الحرارة.
ما الذي يمكن استخدامه في التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية تحت الحمراء لإجراء عمليات تفتيش للمنازل، وتحديد العيوب الهيكلية، والأخطاء الكهربائية، والأخطاء الميكانيكية، والتغيرات الفسيولوجية في الناس والحيوانات وغيرها الكثير.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، فمن السهل الاختبار وسريع الاستجابة دون تلف ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.من أجل التصوير الحراري الطبي، فهي فعالة جدا في العثور على المشاكل الخفية في جسم الإنسان، آمنة بنسبة 100٪ دون إشعاع وألم، وهو أداة مثالية لفحص صحي مبكر.
