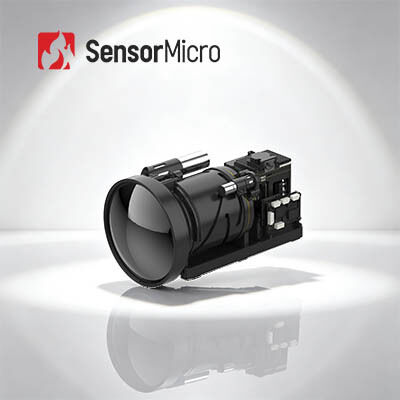

وحدة تصوير حراري HOT MWIR بدقة 640×512 وحجم بكسل 15 ميكرومتر بتصميم مدمج

  • 640×512 Resolution 15μm Pixel Size HOT MWIR Thermal Imaging Module with Compact Design
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل جافين GC615HMG
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 640 × 512 / 15 ميكرومتر NETD 20 م ك (F4)
المدى الطيفي 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm معدل الإطار 50 هرتز (F4) / 30 هرتز (F5.5)
مقاس 71 × 55 × 84 ملم وزن ≤350g
إبراز

نواة الكاميرا الحرارية RS058

,

تكامل كاشف الأشعة تحت الحمراء المبرد 680g

,

قلب الكاميرا الحرارية 640x512
اترك رسالة
منتوج وصف
640*512/15μm وحدة التصوير الحراري HOT MWIR ذات الشكل الكبير
لمحة عامة عن المنتج

يدمج جوهر كاميرا الأشعة تحت الحمراء GAVIN GC615HMG كاشف الأشعة تحت الحمراء مبرد 640 * 512 / 15μm HOT MWIR مع خوارزميات معالجة الصور من الجيل التالي.تكنولوجيا HOT لا تسمح فقط بصورة عالية الجودة ومستقرة، ولكن أيضًا الحجم المدمج ، التصميم الخفيف الوزن ، واستهلاك الطاقة المنخفض ، مما يوفر أداء SWaP الأمثل للتطبيقات متعددة الاستخدامات.مع توافق واسع عبر واجهات الفيديو الرقمية المتعددة وتطوير ثانوي سهلوهو مناسب للأجهزة المحمولة، والحمولات المتنقلة، والرصد الطويل، حيث يلبي المتطلبات الصارمة للحجم المدمج، وكفاءة الطاقة،والاكتشاف بعيد المدى في مختلف سيناريوهات الاندماج تحت الحمراء.

الخصائص الرئيسية
  • أجهزة التصوير الفورية الرئيسية، صور واضحة
    • تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد بـ 640 * 512 / 15μm ضخم الحجم HOT MWIR ، مما يوفر تنوعًا ممتازًا
    • مجهزة بخوارزميات معالجة الصور من الجيل التالي ، بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتعزيز الحافة (EE) ، وتقديم صور أكثر وضوحًا
  • تكنولوجيا HOT الرائدة في تحسين SWaP
    • يدعم التشغيل في درجات حرارة عالية تصل إلى 150K ، مع وقت التبريد ≤ 3min30s
    • الحجم المدمج: 71*55*84 ملم، الوزن: 350 غرام، استهلاك الطاقة: 7W
  • واجهات غنية، وسهولة التكامل
    • يدعم واجهات CameraLink / USB 3.0 / GigE / HDMI / SDI / MIPI / الألياف البصرية
    • مخرج صورة RAW/YUV مرن
مواصفات المنتج
النموذج (جافين) GC615HMG
الأداء
القرار 640*512
حجم البيكسل 15μm
جهاز التبريد RS058
رد الفعل الطيفي 3.7μm±0.2μm·4.8μm±0.2μm
كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) 20mK ((F4)
معالجة الصور
معدل الإطار 50 هرتز (F4) / 30 هرتز (F5.5)
زيادة الرقمية 1* إلى 8* تكبير رقمي مستمر
توجيه الصورة أفقياً/عمودياً/شمالياً
خوارزمية الصورة جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE
الكهرباء
الفيديو التناظري PAL/NTSC
الفيديو الرقمي المعيار: DVP/LVDS/USB2.0
الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع
التزام خارجي المعيار: LV-TTL
الخيار: RS422/LVDS
التواصل المعيار: USB2.0/LV-TTL
الخيار: RS422/CAN/USB3.0/GigE
إمدادات الطاقة 12 فولت±1 فولت
استهلاك الطاقة الثابت ((23 درجة مئوية) ≤7W
وقت التبريد ((23°C) ≤3min30s
الحجم ((ملم) 71*55*84
الوزن ((g) ≤ 350
درجة حرارة العمل -40°C~+71°C
العدسات البصرية
خيارات العدسة التركيز الثابت: 25mm/F2
تكبير مستمر: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4
التطبيقات الصناعية

يتم استخدام وحدة التصوير الحراري GAVIN GC615HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، إلخ.

خط منتجاتنا
  • حساسية عالية وأداء ممتاز
  • تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
  • أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة - كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
  • إنتاج الكميات لضمان تسليم سريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
  • كيف تختار دقة جهاز الكشف بالأشعة تحت الحمراء المناسبة؟
    هذا يعتمد على الاحتياجات الفعلية وتطبيقات منتجاتك، والسعر هو أيضا عامل يجب أن تؤخذ في الاعتبار.يمكنك اختيار كاشف الأشعة تحت الحمراء بقرار منخفض، مثل 120x90، 256x192، 400x300. إذا كنت بحاجة إلى صورة واضحة جدا لبعض الأغراض الخاصة، مثل المراقبة عن بعد، يمكنك اختيار كاشف الأشعة تحت الحمراء عالية الدقة من 1280x1024.
  • كيفية اختيار لون مزيف مناسب للتصوير الحراري؟
    - الأبيض الرمادي هو أكثر ملاءمة للهدف مع اختلاف درجة الحرارة الصغيرة
    - الأحمر والأزرق أكثر ملاءمة للمشهد حيث تحتاج إلى العثور على نقاط المشكلة
    - الحديد الأحمر هو لوحة الألوان القياسية لصناعة الطاقة
    ملاحظة: بغض النظر عن اللوحة التي تختارها، درجة الحرارة الحرارية لن تتغير على الإطلاق
  • كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
    - العدسة القياسية يمكن أن تلبي أهداف عادية مع المسافة المناسبة
    -بالنسبة للعدسة الهوائية، فهي مناسبة لأهداف صغيرة نسبياً وتحتاج للنظر إليها من مسافة بعيدة
    - لرؤية المزيد من التفاصيل من الأجسام على مسافة قريبة، عدسة زاوية واسعة أفضل
    - العدسة الكبرى هي لرؤية هدف صغير جداً من مسافة قريبة، مثل الدائرة رقاقة
