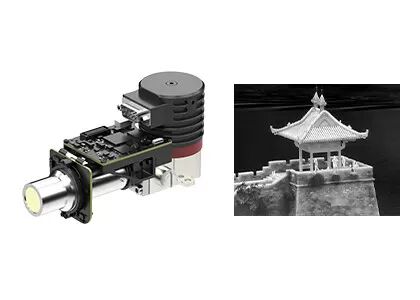

RS058 T2SL الكاميرا الحرارية الأساسية 640x512 15μm تكامل كاشف الأشعة تحت الحمراء المبردة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS615L |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | NETD | ≥25mK |
|---|---|---|---|
| المدى الطيفي | 7.7 ~ 9.5 ميكرومتر (LW) | معدل الإطار | 1 ~ 160 هرتز قابل للتعديل |
| مقاس | 148x58.5x71 ملم | وزن | ≥680 جرام |
| إبراز | نواة الكاميرا الحرارية RS058,تكامل كاشف الأشعة تحت الحمراء المبرد 680g,قلب الكاميرا الحرارية 640x512 |
||
منتوج وصف
المسرع لـ 640x512 / 15μm RS058 T2SL تكامل كاشف الأشعة تحت الحمراء LWIR
وصف المنتج
وحدات AD المبردة من سلسلة EYAS لديها وظيفة مكبر مسبق لتحويل الإشارة التناظرية من أجهزة الكشف عن الأشعة تحت الحمراء المبردة إلى مخرج تدفق فيديو رقمي.وهي متوفرة مع تنسيقات الدقة المختلفة ومجموعات موجات مختلفة. EYAS615L هو عضو في عائلة EYAS مع كاشف الأشعة تحت الحمراء T2SL LWIR 640x512 / 15μm و RS058 cryocooler متكاملة.
تتميز وحدة EYAS615L AD بمعدل إطار يصل إلى 160 هرتز ، وهو مثالي للتطبيقات التي تتطلب المراقبة على الأجسام سريعة الحركة.و يأتي لوحة القرب مع EYAS615L يجعلها مسرعة لعملاء OEM لإجراء اختبار قبول سريع على أجهزة الكشف بالأشعة تحت الحمراء، بدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة على أساس أجهزة الكشف عن الأشعة تحت الحمراء المبردة.
الخصائص الرئيسية
- سهلة التطوير والتكامل
- كاميرا لينك الواجهة الخروج 16 بت البيانات الخام، التحكم في الموانئ المتسلسلة
- هيكل متكامل، الأبعاد متوافقة مع كاشف
- 5 فولت إمدادات واحدة
- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية
مواصفات المنتج
| النموذج | EYAS615L |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 7.7μm~9.5μm LW |
| وقت التبريد (25 درجة مئوية) | ≤5.5 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤25mK |
| وضع العمل | |
| معدل الإطار | 1~160 هرتز قابلة للتعديل |
| وضع العمل | صورة فورية؛ وضع إدماج ITR و Interlace Binning؛ وضع Windows؛ مكافحة الإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60pin |
| الفيديو الرقمي | كاميرالينك: مخرج 16 بت بيانات خام |
| التزام خارجي | CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي |
| التواصل | الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps |
| إمدادات الطاقة | لوحة تصوير القناة الواحدة: 5 فولت 1 قناة كريوكولر: 24 فولت |
| استهلاك الطاقة المستقر | 9W |
| الأبعاد (ملم) | 148×58.5×71 |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
خط منتجاتنا
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
أجهزة كشف تحت الحمراء المختلفة المتاحة
كل من أجهزة الكشف عن IR غير المبردة والمبردة في تنسيقات وحجم البكسل المختلف
إنتاج كمي لضمان تسليم سريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1كيفية اختيار دقة الكاشف تحت الحمراء المناسبة؟
هذا يعتمد على الاحتياجات الفعلية وتطبيقات منتجاتك، والسعر هو أيضا عامل يجب أن تؤخذ في الاعتبار.يمكنك اختيار كاشف الأشعة تحت الحمراء بقرار منخفض، مثل 120x90، 256x192، 400x300. إذا كنت بحاجة إلى صورة واضحة جدا لبعض الأغراض الخاصة، مثل المراقبة عن بعد، يمكنك اختيار كاشف الأشعة تحت الحمراء عالية الدقة من 1280x1024.
2كيف تختار لون الزائف الصحيح للتصوير الحراري؟
- الأبيض الرمادي هو أكثر ملاءمة للهدف مع اختلاف درجة الحرارة الصغيرة
- الأحمر والأزرق أكثر ملاءمة للمشهد حيث تحتاج إلى العثور على نقاط المشكلة.
اللون الأحمر الحديدي هو اللون القياسي لصناعة الطاقة
ملاحظة: بغض النظر عن اللوحة التي تختارها، درجة الحرارة الحرارية لن تتغير على الإطلاق.
3كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
- العدسة القياسية يمكن أن تلبي أهداف عادية مع المسافة المناسبة
- بالنسبة للعدسة، فهي مناسبة للأهداف الصغيرة نسبياً والتي تحتاج إلى مشاهدة من مسافة بعيدة
لرؤية المزيد من التفاصيل من الأشياء على مسافة قريبة، عدسة زاوية واسعة أفضل.
- العدسة الكبرى هي لرؤية هدف صغير جدا من مسافة قريبة، مثل دوائر رقاقة.
