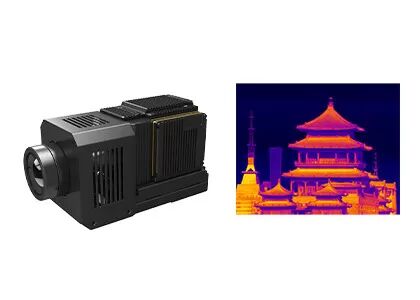

وحدة التصوير الحراري تحت الحمراء MWIR MCT 1280x1024/12μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| يكتب | وحدة كاميرا MWIR | كاشف الأشعة تحت الحمراء | كاشف مبرد |
|---|---|---|---|
| دقة | 1280 × 1024 / 12 ميكرومتر | NETD | ≥20 مللي ك |
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | مقاس | 165x86x107 ملم |
| إبراز | وحدة التصوير الحراري بالأشعة تحت الحمراء MCT,وحدة التصوير الحراري بالأشعة تحت الحمراء 1280 × 1024,الوحدة الحرارية للأشعة تحت الحمراء MWIR |
||
منتوج وصف
وحدة التصوير الحراري MWIR MCT ذات الدقة العالية 1280x1024/12μm
وصف المنتج
GAVIN1212 هو وحدة تصوير حرارية متبريدة في منتصف الموجة. وهي تتكون من كاشف HgCdTe MWIR IR عالي الدقة 1280x1024/12μm مع RS058F cryocooler ،الالكترونيات الجهازية والخوارزميات المختلفة لمعالجة الصور أيضا مضمنة بالفعل لتقديم صور حرارية حادة وواضحة.
خوارزميات معالجة الصور بما في ذلك تصحيح عدم التكافؤ الأساسي (NUC) ، التحكم في المكاسب التلقائية (AGC) ، تحسين التفاصيل الذكية (IDE) ، إلخ.GAVIN1212 يمكن انتاج ميكابيكسلات عالية الوضوح صور الأشعة تحت الحمراء من خلال واجهة الفيديو الرقمية HDMIمع واجهة كاميرا قياسية صناعية ، يمكن للكاميرا تحت الحمراء أو المتكامل للنظام تصميم أو دمج الكاميرا الكاملة الخاصة بهم بسهولة استنادًا إلى وحدة التصوير الحراري GAVIN1212.
الخصائص الرئيسية
- تلبية احتياجات الكشف عن المدى الطويل
- حساسية عالية، NETD≤20mK
- مجال عرض واسع، دقة تصل إلى 1280x1024
- التكامل السهل في النظام
- واجهة DVP / كاميرا لينك ، مخرج الصورة RAW / YUV
- هناك مجموعة متنوعة من عدسات الزوم البصرية المستمرة
مواصفات المنتج
| النموذج | (غافين) 1212 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 1280×1024 |
| مساحة البكسل | 12μm |
| جهاز التبريد | RS058F |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد ((20°C) | ≤8 دقيقة |
| NETD (20°C) | ≤20mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin؛ واجهة خروج خاصة HDMI |
| الفيديو التناظري | / |
| الفيديو الرقمي | مخرج HDMI: YUV مخرج كاميرالينك: 16 بت RAW/YUV |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 24 فولت ± 1 فولت |
| استهلاك الطاقة المستقر | 16 واط |
| الأبعاد (ملم) | 165x86x107 |
| الوزن | ≤ 1600 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | تكبير مستمر: 37.5~750mm/F4 زوم ثابت: 19mm/F2، 40mm/F2، 240mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN1212 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
فوائدنا
ما قبل البيع
تحليل المتطلبات
تقييم السيناريو
اختيار المنتج
حلول مخصصة
النشر
تسليم سريع
تكامل النظام واختباره
التدريب التقني
إرشادات التطبيق
خدمة ما بعد البيع
التشخيص عن بعد
خدمة الضمان
تحديثات البرامج الثابتة
الصيانة التقنية
الأسئلة الشائعة
1ما هو NETD؟
NETD يشير إلى "فرق درجة الحرارة المكافئ للضوضاء".هو مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين اختلافات صغيرة جداً في الإشعاع الحراري في الصورةعادة ما يتم التعبير عن NETD في ميلين كلفين (mK). عادة ما يكون الرقم أقل من NETD ، كلما ارتفعت الحساسية الحرارية.
2ما هو SWaP3؟
SWaP3 يشير إلى الحجم والوزن والقوة والأداء والسعر. إنه يشير إلى الاتجاه التكنولوجي لصناعة الأشعة تحت الحمراء.
3ما هو DRI؟
عادة ما يشير DRI إلى مسافة الكشف والاعتراف والتحديد لنظام التصوير الحراري. إنه معيار حاسم للحكم على أداء نظام التصوير الحراري.
