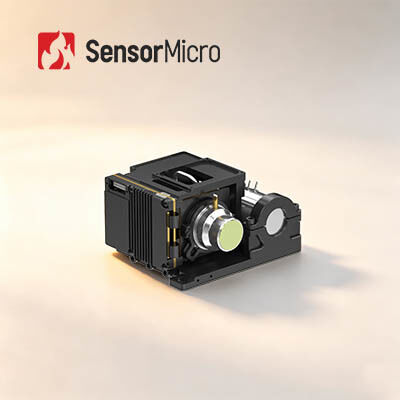

نواة كاميرا حرارية عالية الحساسية بدقة 1024×768 وبكسل 10 ميكرومتر، وحدة كاميرا مبردة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1010HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1024×768 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| NETD | 20mK(F2); 25 م ك (F4) | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| حجم صغير | 87×94×54.5 ملم | وزن | ≥460 جرام |
| إبراز | 640x512 Camera Core,RS058 Thermal Camera Core,900g Cooled Camera Module |
||
منتوج وصف
كاميرا حرارية عالية الحساسية وحدة الكاميرا المبردة 1024 × 768 / 10μm
لمحة عامة عن المنتج
يدمج جوهر الكاميرا تحت الحمراء GAVIN GC1010HMG كاشف تحت الحمراء 1024 × 768/ 10μm HOT MWIR المبرد ، مما يوفر مجموعة أكبر وبيكسلات أصغر مقارنة بـ GAVIN GC615HMG ،مما يؤدي إلى تصوير أكثر وضوحا مع تفاصيل دقيقةيجمع مع خوارزميات معالجة الصور من الجيل القادم، ويقدم صور مستقرة وعالية الجودة، في حين أن تكنولوجيا HOT تمكن من تحسينات SWaP المستوى التالي مع تصميم أصغر وأخف،واستهلاك طاقة منخفض.
كشركة رائدة في تصنيع وحدات التصوير الحراري، نحن نقدم للعملاء مجموعة واسعة من حلول التكامل الناضجة.من المناسب لهم إجراء التطوير الثانوي وتقليل وقتهم في البحث والتطوير المستقلين.
الخصائص الرئيسية
- جودة ممتازة مع FPA أكبر وحجم بكسل أصغر
- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد HOT MWIR ذو الشكل الكبير 1024 × 768/ 10μm ، مما يوفر صورًا واضحة ومجالًا واسعًا للرؤية
- مجهزة بخوارزميات معالجة الصور من الجيل التالي بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتحسين حافة EE لجودة الصورة المتفوقة
- يوفر حجم البكسل الأصغر 10μm دقة فضائية أعلى ونسبة أفضل من الإشارة إلى الضوضاء
- تحسين SWaP بقيادة تكنولوجيا HOT
- يدعم عملية 150K عالية درجة الحرارة، مع وقت التبريد ≤ 4min
- الحجم المدمج: 87×94×54.5ملم، الوزن الخفيف: 460غ
- واجهات غنية، وسهولة التكامل
- يدعم واجهات CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optic
- مخرج صورة RAW/YUV مرن
مواصفات المنتج
| النموذج | غافين GC1010HMG MWIR ساخنة تبريد الكاميرا تحت الحمراء |
| القرار | 1024×768 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 87×94×545 |
| الوزن ((g) | ≤460 |
| درجة حرارة العمل | -40°C~+71°C |
| خيارات العدسة | التركيز الثابت: 25mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1010HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
فوائدنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة كشف تحت الحمراء المختلفة المتاحة
- كلاهما أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
- إنتاج كمي لضمان تسليم سريع
- ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / جهاز استشعار التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، فهي 3 أشكال الحزمة الرئيسية من كاشفات الأشعة تحت الحمراء غير المبردة.
3ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.نحن الآن نقدم مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
