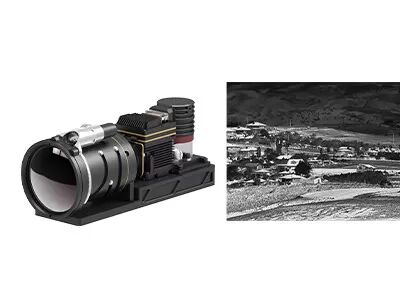

كاميرا حرارية عالية الحساسية وحدة الكاميرا الأساسية المبردة 640x512 / 15μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 615 أ |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | درجة البكسل | 15 ميكرومتر |
|---|---|---|---|
| NETD | ≥15 مللي كلفن | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| حجم صغير | 155x67x80 ملم | وزن | ≤ 900 جرام |
| إبراز | 640x512 Camera Core,RS058 Thermal Camera Core,900g Cooled Camera Module |
||
منتوج وصف
وحدة الكاميرا المبردة ذات الحساسية العالية 640x512 / 15μm MCT MWIR للأمن والمراقبة بعيدة المدى
وصف المنتج
سلسلة Gavin هي وحدة الأشعة تحت الحمراء المبردة القياسية. وهي متوفرة بتنسيقات دقة مختلفة ومجموعات موجات مختلفة وخيارات مختلفة للعدسات البصرية المستمرة.GAVIN615A هي واحدة من سلسلة GAVIN تبرد وحدة التصوير الحراري مع 640x512 / 15μm MWIR جهاز كشف تبريد وRS058 cryocooler داخل.
يقل مستوى NETD لـ GAVIN615A عن 15mK. الحساسية العالية تضمن الكشف عن أو التعرف على اختلاف ضوئي ضوئي ضئيل جدًا على مسافة طويلة جدًا.مجهزة بعدسات تكبير مستمر مثل 30~240mm، 15~300mm 21~420mm، 35~690mm الخ، هو الخيار المثالي لدمج النظام في الأمن والمراقبة.
كشركة رائدة في تصنيع وحدات التصوير الحراري، نحن نقدم للعملاء مجموعة واسعة من حلول التكامل الناضجة.من المناسب لهم إجراء التطوير الثانوي وتقليل وقتهم في البحث والتطوير المستقلين.
الخصائص الرئيسية
- تلبية احتياجات الكشف عن المدى الطويل
- حساسية عالية، NETD≤15mK
- معدل الإطار العالي
- تصوير حراري عالي الجودة
- التكامل السهل في النظام
مواصفات المنتج
| النموذج | (غافين 615 أ) |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
| NETD (20°C) | ≤15mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| الفيديو التناظري | PAL |
| الفيديو الرقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 20 ~ 28VDC |
| استهلاك الطاقة المستقر | 12 واط |
| الأبعاد (ملم) | 155×67×80 |
| الوزن | ≤ 900 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | التكبير المستمر 30~ 240mm/F4 15~300mm/F4 21~ 420mm/F4 35~690mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
فوائدنا
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
أجهزة كشف تحت الحمراء المختلفة المتاحة
كل من أجهزة الكشف عن IR غير المبردة والمبردة في تنسيقات وحجم البكسل المختلف
إنتاج كمي لضمان تسليم سريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / جهاز استشعار التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، فهي 3 أشكال الحزمة الرئيسية من كاشفات الأشعة تحت الحمراء غير المبردة.
3ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.نحن الآن نقدم مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
