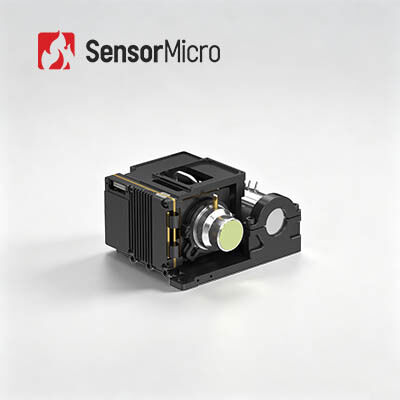

1024×768 دقة 10μm حجم البكسل تكنولوجيا HOT MWIR مبردة كاميرا حرارية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1010HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1024 × 768 / 10 ميكرومتر | فيديو تمثيلي | بال/NTSC |
|---|---|---|---|
| NETD | 20mK(F2); 25 م ك (F4) | معدل الإطار | 50 هرتز |
| مقاس | 87×94×54.5 ملم | وزن | ≥460 جرام |
| إبراز | T2SL الكاميرا الحرارية الأساسية,640x512 وحدة استشعار الصورة الحرارية,قلب الكاميرا الحرارية 900g |
||
منتوج وصف
1024×768/10μm كاميرا حرارية جوهر MWIR تبريد HOT وحدة الصورة الحرارية
لمحة عامة عن المنتج
يدمج جوهر الكاميرا تحت الحمراء GAVIN GC1010HMG كاشف تحت الحمراء 1024 × 768/ 10μm HOT MWIR المبرد ، مما يوفر مجموعة أكبر وبيكسلات أصغر مقارنة بـ GAVIN GC615HMG ،مما يؤدي إلى تصوير أكثر وضوحا مع تفاصيل دقيقةيجمع مع خوارزميات معالجة الصور من الجيل القادم، ويقدم صور مستقرة وعالية الجودة، في حين أن تكنولوجيا HOT تمكن من تحسينات SWaP المستوى التالي مع تصميم أصغر وأخف،واستهلاك طاقة منخفضويقوم جوهر الكاميرا تحت الحمراء السهل التكامل بدعم العديد من واجهات الفيديو الرقمية، مما يجعلها مثالية للأجهزة المحمولة، والحمولات المتنقلة،والرصد الطويل في سيناريوهات التكامل المدمج حيث الحجم، كفاءة الطاقة، والكشف عن المدى الطويل أمر بالغ الأهمية.
الخصائص الرئيسية
جودة ممتازة مع FPA أكبر وحجم بكسل أصغر
- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد HOT MWIR ذو الشكل الكبير 1024 × 768/ 10μm ، مما يوفر صورًا واضحة ومجالًا واسعًا للرؤية
- مجهزة بخوارزميات معالجة الصور من الجيل التالي بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتحسين حافة EE لجودة الصورة المتفوقة
- يوفر حجم البكسل الأصغر 10μm دقة فضائية أعلى ونسبة أفضل من الإشارة إلى الضوضاء
تحسين SWaP بقيادة تكنولوجيا HOT
- يدعم عملية 150K عالية درجة الحرارة، مع وقت التبريد ≤ 4min
- الحجم المدمج: 87×94×54.5ملم، الوزن الخفيف: 460غ
واجهات غنية، وسهولة التكامل
- يدعم واجهات CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optic
- مخرج صورة RAW/YUV مرن
مواصفات المنتج
| النموذج | غافين GC1010HMG MWIR ساخنة تبريد الكاميرا تحت الحمراء |
|---|---|
| المؤشرات | |
| القرار | 1024×768 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الكهرباء | |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 87×94×545 |
| الوزن ((g) | ≤460 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | |
| خيارات العدسة | التركيز الثابت: 25mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC1010HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
حول SensorMicro
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة - تمكين الجيل القادم من التصوير والتطبيقات الاستشعار عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة من طريقة التشخيص غير الغازية تستند إلى الكشف عن درجة حرارة سطح الكائن.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصورها في شكل خريطة توزيع درجة الحرارة.
ما الذي يمكن استخدامه في التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية تحت الحمراء لإجراء عمليات تفتيش للمنازل، وتحديد العيوب الهيكلية، والأخطاء الكهربائية، والأخطاء الميكانيكية، والتغيرات الفسيولوجية في الناس والحيوانات وغيرها الكثير.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، فمن السهل الاختبار وسريع الاستجابة دون تلف ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
بالنسبة للكاميرا الحرارية الطبية، فهي فعالة جداً في إيجاد المشاكل الخفية في جسم الإنسان، آمنة بنسبة 100% دون إشعاع وألم، وهي أداة مثالية لفحص صحي مبكر.
بالنسبة للكاميرا الحرارية الطبية، فهي فعالة جداً في إيجاد المشاكل الخفية في جسم الإنسان، آمنة بنسبة 100% دون إشعاع وألم، وهي أداة مثالية لفحص صحي مبكر.
