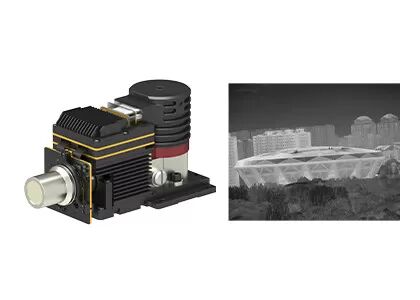

GAVIN615L T2SL الكاميرا الحرارية الأساسية LWIR وحدة استشعار الصورة الحرارية المبردة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 615 لتر |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | التبريد بالتبريد | RS058 |
|---|---|---|---|
| NETD | ≥25mK | معدل الإطار | 50 هرتز/100 هرتز |
| مقاس | 155x67x80 ملم | وزن | ≤ 900 جرام |
| إبراز | T2SL الكاميرا الحرارية الأساسية,640x512 وحدة استشعار الصورة الحرارية,قلب الكاميرا الحرارية 900g |
||
منتوج وصف
GAVIN615L T2SL 640x512 / 15μm وحدة الكاميرا المبردة LWIR للتصوير الحراري الواضح
وصف المنتج
سلسلة Gavin هي وحدة الأشعة تحت الحمراء المبردة القياسية. وهي متوفرة بتنسيقات دقة مختلفة ومجموعات موجات مختلفة وخيارات مختلفة للعدسات البصرية المستمرة.وحدة التصوير الحراري GAVIN615L هي واحدة من سلسلة GAVIN مع كاشف 640x512 / 15μm T2SL LWIR و RS058 cryocooler داخل.
تم تضمين خوارزميات معالجة صور مختلفة بالفعل في إلكترونيات GAVIN615L لإخراج صور تحت الحمراء الواضحة في الظلام الكامل أو ظروف الطقس السيئة.يمكن أن يكتشف ويعرف المخاطر والتهديدات على مسافة طويلة بينما يقدم المزيد من تفاصيل الهدف على مسافة قصيرة.
الخصائص الرئيسية
- تلبية احتياجات الكشف عن المدى الطويل
- حساسية عالية
- التكامل السهل في النظام
- واجهة DVP / كاميرا لينك ، مخرج الصورة RAW / YUV
- هناك مجموعة متنوعة من عدسات الزوم البصرية المستمرة
مواصفات المنتج
| النموذج | GAVIN615L |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 7.7μm~9.5μm LW |
| وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
| NETD (20°C) | ≤25mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| الفيديو التناظري | PAL |
| الفيديو الرقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 20 ~ 28VDC |
| استهلاك الطاقة المستقر | 14 واط |
| الأبعاد (ملم) | 155×67×80 |
| الوزن | ≤ 900 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | زوم ثابت: 25mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
حول SensorMicro
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة تمكين الجيل القادم من التصوير والتجسس التطبيقات عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
1ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة من طريقة التشخيص غير الغازية تستند إلى الكشف عن درجة حرارة سطح الكائن.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصورها في شكل خريطة توزيع درجة الحرارة.
2ما الذي يمكن استخدامه في التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية تحت الحمراء لإجراء عمليات تفتيش للمنازل، وتحديد العيوب الهيكلية، والأخطاء الكهربائية، والأخطاء الميكانيكية، والتغيرات الفسيولوجية في الناس والحيوانات وغيرها الكثير.
3ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، فمن السهل الاختبار وسريع الاستجابة دون تلف ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
بالنسبة للكاميرا الحرارية الطبية، فهي فعالة جداً في إيجاد المشاكل الخفية في جسم الإنسان، آمنة بنسبة 100% دون إشعاع وألم، وهي أداة مثالية لفحص صحي مبكر.
