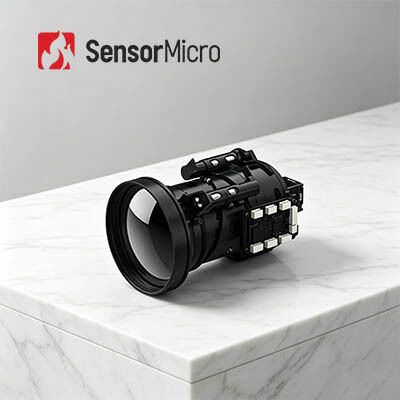

وحدة كاميرا التصوير الحراري غير المبردة مع 640x512/12μm للرؤية الآلية

  • Uncooled Thermal Imaging Camera Module with 640x512/12μm for Machine Vision
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iSE612
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 640 × 512 / 12 ميكرومتر عدسة الكاميرا متعددة المتاحة
خوارزمية الصورة NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC NETD نموذجي ≥20 مللي ك
المدى الطيفي 8 ~ 14μm LW وقت البدء 6 s
إبراز

وحدة كاميرا التصوير الحراري RoHS

,

وحدة كاميرا التصوير الحراري 640x512

,

وحدة التصوير الحراري 90g
اترك رسالة
منتوج وصف
وحدة الكاميرا الحرارية غير المبردة 640x512 12μm للمراقبة الأمنية
لمحة عامة عن المنتج

يحتوي جوهر الكاميرا تحت الحمراء iSE612 على كاشف حراري متقدم 640 × 512 12μm بحساسية عالية ، مما يوفر تصويرًا حراريًا منخفض الضوضاء مع أداء NETD أقل من 20mK.هذا التصميم بدون مصراع يزيل عمل المعايرة الروتينية ويحل مشاكل تعثر الصورة الشائعة في الأنظمة التقليدية القائمة على المصراعلضمان نقل الصورة السلس والمستقر في جميع ظروف التشغيل

وتدعم الهيكل الداخلي المبسط تخطيط مرن ودمج سلس في منتجات متنوعة.iSE612 يدعم تحسين خوارزمية الحل الفائقالتوافق الممتاز يسمح بالاقتران السهل مع العديد من شاشات Micro OLED والعدسات البصرية ومكونات التوسع.مما يجعلها مكونا أساسيا مثاليا لتصنيع وتحديث معدات التصوير بالأشعة تحت الحمراء.

الخصائص الرئيسية
  • ناعمة ومستقرة وفعالة من حيث التكلفةلا يلزم معايرة الشاشة أثناء التشغيل ، مما يلغي تعثر الصورة الشائع في الأنظمة التقليدية القائمة على الشاشة. يستخدم كاشف تغليف السيراميك ApexCore فعال من حيث التكلفة مع NETD≤20mK.
  • ميكانيكية وخفيفة الوزن، مرنة لدمجها:أبعاد صغيرة تصل إلى 25.4 × 25.4 × 22.7 ملم ، ووزن القلب العاري ≤ 26 ± 1.5 غرام. يسمح التصميم الهيكلي الذي يوفر المساحة بتخطيط النظام والتكامل المرن.
  • ميزات غنية لدمج سلس:يدعم خوارزميات عالية الدقة ، والصورة في الصورة ، وOSD قابلة للتخصيص ، وضع النوم ، والمعايرة بنقرة واحدة ، والتوافق مع مختلف شاشات Micro OLED.متوافق مع عدسات بصرية متعددة ومكونات تمديد لتطوير ثانوي سهل وتخصيص النظام.
مواصفات المنتج
النموذج iSE612
أجهزة الكشف عن الأشعة فوق البنفسجية
مواد حساسة VOx
القرار 640×512
حجم البيكسل 12μm
رد الفعل الطيفي 8μm ~ 14μm
NETD النموذجي

≤20mK
معالجة الصور
معدل الإطار الرقمي 50 هرتز
وقت البدء 6s
الفيديو الرقمي YUV420/YUV422/RGB888/RAW
خوارزمية الصورة NUC/DRC/DNS/DDE/SFFC
بدون مصراع مدعوم
عرض الصورة 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن)
توجيه الصورة الأفقي/العمودي/الشمالي
زيادة الرقمية 1x/2x/4x/8x
وضع التعويض الدليل
الكهرباء
واجهة خارجية قياسية 50pin: BP040SB-50-0114-B-R0
واجهة الاتصال TTL-232/USB2.0
واجهة الفيديو الرقمية DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
مكونات التوسيع USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
واجهة كهربائية
فولتاج التغذية 2.7 فولت ~ 5.3 فولت
استهلاك الطاقة النموذجي 0.8W@50Hz@23±3°C
ميكانيكية / عدسة
حجم القلب العاري 25.4×25.4×22.7ملم φ36×24.3ملم
وزن النواة العارية 26±1.5 غرام 28±1.5 غرام
العدسات البصرية التركيز الثابت: 4.8/9.1/13/19 ملم
  • التركيز الثابت: 25/35/50/70/100mm
  • التركيز اليدوي: 25/35/50 ملم
  • العدسة ذات المحرك: 75/100/150ملم
  • التكبير المستمر: 15~75/20~100/28~90/30~150/30~180/25~225mm
التأثير نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات 1500g@0.4ms
اهتزاز

5.35g، اهتزاز عشوائي، محور 3
مكونات الشاشة اختياري
التكيف مع البيئة
درجة حرارة العمل -40°C~+70°C
درجة حرارة التخزين -45°C~+85°C
الرطوبة 5٪ إلى 95٪ ، غير مكثفة
الشهادة ROHS2.0/REACH
التطبيقات الصناعية

يتم استخدام وحدة التصوير الحراري iSE612 على نطاق واسع في الرؤية الصناعية وإطفاء الحرائق والإنقاذ ومراقبة الأمن والمراقبة الخارجية والرؤية الآلية والإلكترونيات الاستهلاكية وغيرها.

شريكك الموثوق به في الاستشعار بالأشعة تحت الحمراء
خبرة تقنية عميقةمع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء، لدينا قدرات قوية عبر تصميم رقاقة، تصنيع رقائق، والتغليف والاختبار،وتكامل النظام.
تركز على الابتكار والتنفيذ العملي:ملتزمة بدفع الاختراقات التكنولوجية في التصوير الحراري، دفع الحدود باستمرار في NETD، SWaP ودرجة حرارة التشغيل عبر الأمن، المراقبة الصناعية،وأنظمة ذكية.
محفظة منتجات متنوعة:مدعومين بالبحث والتطوير المستقلين والمسارات التقنية المتعددة، نقدم مكونات الكشف عن الأشعة تحت الحمراء الشاملة - سواء المبردة أو غير المبردة - توفير حلول مخصصة لمختلف الصناعات.
التحقق الصارم من الموثوقية:مدعومة بنظم إدارة جودة قوية، تخضع منتجاتنا لإجراءات اختبار متعددة لضمان الاستقرار والموثوقية على المدى الطويل.
الدعم الفني المهني:فريقنا الهندسي يعمل عن كثب مع فريق البحث والتطوير والمنتجات للعملاء لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق.
الأسئلة الشائعة
ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة؟

أجهزة الكشف عن الطائرة المحورية تحت الحمراء غير المبردة تعمل في درجة حرارة الغرفة دون أجهزة تبريد ، وتقدم مزايا تشمل بدء تشغيل سريع واستهلاك طاقة منخفض وحجم صغير ووزن خفيف وطول العمر,والتكلفة المنخفضة.

ما هي الاعتبارات الرئيسية لمستشعر الأشعة تحت الحمراء / وحدة حرارية لتطبيقك؟

الاعتبارات الرئيسية تشمل:

  • دقة الكاشف
  • حجم البكسل
  • الـ NETD
  • جودة الصورة
  • خيارات العدسة
  • استهلاك الطاقة
  • الحجم والوزن
  • الواجهة الميكانيكية والكهربائية
  • الميزانية
