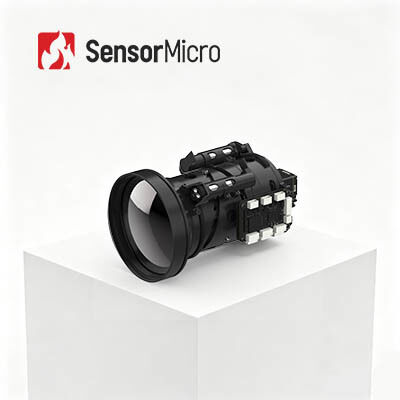

وحدة حرارية غير مبردة مع كاشف الأشعة تحت الحمراء LWIR بدقة 640 × 512 ومسافة بكسل 12 ميكرومتر للتصوير عالي الحساسية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE612 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | NETD نموذجي | ≥20 مللي ك |
|---|---|---|---|
| عدسة الكاميرا | متعددة المتاحة | معدل الإطار | 50 هرتز |
| وقت البدء | 6 s | المدى الطيفي | 8 ~ 14μm LW |
| إبراز | وحدة حرارية غير مبردة PLUG617,وحدة حرارية غير مبردة 640 × 512,وحدة كاميرا 30mK LWIR |
||
منتوج وصف
وحدة حرارية غير مبردة مع كاشف الأشعة تحت الحمراء LWIR 640x512 / 12μm
نظرة عامة على المنتج
تم بناء قلب كاميرا الأشعة تحت الحمراء iSE612 على الكاشف الحراري للتغليف الخزفي عالي الأداء ApexCore 640×512 12μm الذي تم تطويره بشكل مستقل، مما يوفر أداءً متميزًا واستقرارًا تشغيليًا موثوقًا.
مع اختلاف درجة الحرارة المكافئ للضوضاء أقل من 20 مللي كلفن، يلتقط هذا القلب تفاصيل حرارية دقيقة بحساسية ملحوظة. وعلى عكس أجهزة التصوير الحراري التقليدية من نوع الغالق، فإنها لا تتطلب معايرة الغالق أثناء التشغيل، مما يزيل تقطع الصورة وتداخل الضوضاء الشائع في المنتجات التقليدية.
الميزات الرئيسية
- عملية سلسة ومستقرة:لا حاجة لمعايرة الغالق، مما يمنع تشويش الصورة
- فعالية عالية من حيث التكلفة:كاشف التغليف الخزفي ApexCore مع NETD≥20mK
- تصميم مدمج:الأبعاد: 25.4×25.4×22.7 ملم، الوزن: ≥26±1.5 جرام
- كفاءة في استخدام المساحة:تخطيط النظام المرن وقدرات التكامل
- وظائف غنية:خوارزميات فائقة الدقة، صورة داخل صورة، OSD قابلة للتخصيص، وضع السكون، معايرة بنقرة واحدة
- توافق واسع:يعمل مع شاشات Micro OLED المتعددة والعدسات البصرية ومكونات الامتداد
المواصفات الفنية
| نموذج | iSE612 | |
|---|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 640×512 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي |
≥20 مللي كلفن |
|
| معالجة الصور | ||
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6 ثانية | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي شمالي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| وضع التعويض | يدوي | |
| كهربائي | ||
| الواجهة الخارجية القياسية | 50 دبوس: BP040SB-50-0114-B-R0 | |
| واجهة الاتصالات | تي تي ال-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري | 25.4×25.4×22.7 ملم | φ36×24.3 ملم |
| الوزن الأساسي العاري | 26 ± 1.5 جرام | 28 ± 1.5 جرام |
| عدسة بصرية | التركيز الحراري الثابت: 4.8/9.1/13/19 ملم |
|
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 1500 جرام عند 0.4 مللي ثانية |
| اهتزاز |
5.35 جرام، اهتزاز عشوائي، 3 محاور |
|
| مكونات المصراع | خياري | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري iSE612 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية والمزيد.
لدينا خط كاشف الأشعة تحت الحمراء
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة كشف الأشعة تحت الحمراء بتنسيقات وأحجام بكسل مختلفة
- كل من أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة
- إنتاج ضخم بقدرة سنوية تصل إلى ملايين الكاشفات
الأسئلة المتداولة
ما الفرق بين الإضاءة المنخفضة والأشعة تحت الحمراء النشطة والتصوير الحراري؟
الإضاءة المنخفضة:يحتاج إلى الضوء الطبيعي ويقوم بتحويل الضوء الطبيعي الضعيف إلى صور إلكترونية محسنة من خلال مكثفات الصورة.
الأشعة تحت الحمراء النشطة:ينبعث ضوء الأشعة تحت الحمراء بشكل نشط ويستخدم أشعة الأشعة تحت الحمراء التي تنعكس من الأهداف. لديه إخفاء سيئة للغاية.
التصوير الحراري:لا تحتاج إلى أي ضوء وهي عبارة عن رؤية ليلية سلبية بالأشعة تحت الحمراء تكتشف اختلافات الأشعة تحت الحمراء. لا يتأثر بالتغيرات في ظروف الإضاءة، أثناء الليل، أو في الضباب والمطر وغيرها من البيئات القاسية.
هل يمكنك منع التصوير الحراري؟
في معظم الحالات، لا يمكنك ذلك. ومع ذلك، لا يمكن للأشعة تحت الحمراء اختراق الجدران، ويمكن للزجاج أن يحجب الأشعة تحت الحمراء. لتجنب اكتشافك، يمكنك الاختباء خلف الزجاج أو الجدران لمنع التصوير الحراري.
