وحدة الكاميرا الحرارية LWIR 400x300 / 17μm مع تصوير حراري واضح
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | قابس 417 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| NETD | أقل من 30 مللي كلفن | وزن | ≥77 جرام |
|---|---|---|---|
| يكتب | وحدة الكاميرا غير المبردة | معدل الإطار | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| دقة | 400 × 300 / 17 ميكرومتر | استهلاك الطاقة النموذجي | <1.1 واط |
| إبراز | وحدة الكاميرا الحرارية 400x300,77g وحدة الكاميرا الحرارية |
||
منتوج وصف

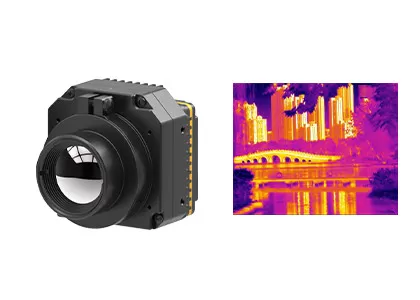

وحدة الكاميرا تحت الحمراء غير المبردة LWIR 400x300/17μm مع تصوير حراري واضح
وصف المنتج
PLUG417 هي واحدة من وحدات التصوير الحراري غير المبردة من سلسلة PLUG. تتكون من مستشعر التصوير الحراري غير المبرد 400x300 / 17μm ، سلسلة كاملة من المكونات البصرية ،دوائر معالجة الإشارات وخوارزمية معالجة الصور الفريدة، وحدة الاستشعار تحت الحمراء PLUG417 توفر صورة واضحة وأداء متفوق.
تم تطوير وحدات كاميرات أجهزة الاستشعار الحرارية من سلسلة PLUG خصيصًا لمتطلبات المراقبة المخصصة المختلفة ،التي توفر العديد من الواجهات الصناعية القياسية وخيارات العدسات تحت الحمراء لتلبية متطلبات التكامل المحددةتم تطبيق بعض حلول التصوير الحراري المهنية في العديد من التطبيقات.
الخصائص الرئيسية
- NETD < 30mk ، حساسية عالية
- أداء مستقر
- التكامل السهل و الاندماج
- جودة الصورة الواضحة والتفاصيل
- القدرة القوية على التكيف مع البيئة
مواصفات المنتج
| النموذج | PLUG417 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 400×300 |
| مساحة البكسل | 17μm |
| النطاق الطيفي | 8~14μm |
| NETD | <30mk |
| معالجة الصور | |
| معدل الإطار | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| وقت البدء | <10s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656/LVDS |
| مكون التوسيع | USB/Camerlink |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | واجهة 50pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 4.5 ~ 6 فولت |
| استهلاك الطاقة النموذجي | < 1.1W |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 44.5ملم × 44.5ملم × 36.6ملم |
| الوزن | ≤ 77 غرام |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm العدسة ذات المحرك: 75mm/100mm/150mm التكبير البصري المستمر: 30-150 ملم |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا الحرارية PLUG417 على نطاق واسع في مجال الأمن والمراقبة ، والخارج ، وإنقاذ إنفاذ القانون ، مكافحة الحرائق والإنقاذ ، ADAS ، الحمولات المفيدة للطائرات بدون طيار وما إلى ذلك.
شريكك الموثوق به في الاستشعار بالأشعة تحت الحمراء
•خبرة تقنية عميقة
مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
•تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
نحن ملتزمون بدفع التطورات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD،SWaP،وتحمل درجة الحرارة.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
•محفظة منتجات متنوعة
مدعومة بأبحاث وتطوير مستقلة وطرق تقنية متعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
•التحقق الصارم من الموثوقية يضمن ضمان الجودة
مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
•خدمات الدعم الفني المهني والتنمية المشتركة
فريقنا الهندسي يعمل عن كثب مع العملاء فرق البحث والتطوير والمنتجات لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
1ما هو الفرق بين أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة؟
هناك حاليًا نوعان من أجهزة استشعار التصوير الحراري تحت الحمراء في السوق ، مبردة وغير مبردة.
يعمل كاشف الأشعة تحت الحمراء غير المبرد في درجة حرارة البيئة. وهو مبني على صناعة أشباه الموصلات وبالتالي عادة ما يمكن تصنيعه بكميات كبيرة مع حجم صغير وتكلفة منخفضة.أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة تستخدم على نطاق واسع في الأجهزة المحمولة / المحمولة.
يتم تعبئة أجهزة الكشف عن الأشعة فوق البنفسجية المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية يجب أن تدعمها جهاز تبريد التبريد.أغلى وأقل موثوقية من أجهزة الاستشعار غير المبردةومع ذلك ، فإن الأنظمة المبردة حساسة بشكل لا يصدق وعادة ما تعمل مع البصريات ذات البعد البؤري الطويل لتحقيق مهمة بعيدة المدى.
