وحدة الكاميرا الحرارية LWIR مع دقة 640x512 وحجم 12μm من البكسلات للتصوير الحراري الواضح

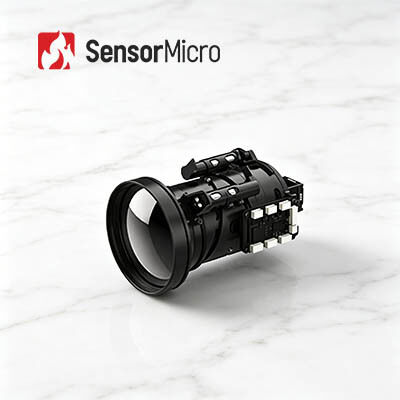

  • LWIR Thermal Camera Module with 640x512 Resolution and 12μm Pixel Size for Clear Thermal Imaging
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iSE612
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
NETD نموذجي ≥20 مللي ك معدل الإطار الرقمي 50 هرتز
يكتب وحدة الكاميرا غير المبردة خوارزمية الصورة NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC
دقة 640 × 512 / 12 ميكرومتر استهلاك الطاقة النموذجي 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية
إبراز

وحدة الكاميرا الحرارية 400x300

,

77g وحدة الكاميرا الحرارية
اترك رسالة
منتوج وصف
وحدة الكاميرا الحرارية LWIR 640x512 / 12μm مع التصوير الحراري الواضح
وحدة الكاميرا تحت الحمراء غير المبردة LWIR 640x512/12 μm مع تصوير حراري واضح
تتميز نواة الأشعة تحت الحمراء iSE612 بقدرة التصوير المستقرة والتكلفة الاقتصادية وأداء التكامل السهل.مدعومة بواسطة مستشعر حرارة تغليف السيراميكي ApexCore الذي تم تطويره بنفسه بدقة 640 × 512 وحجم البكسل 12μm، يحقق دقة الكشف الحراري المتفوقة ومستوى ضجيج منخفض تحت معيار NETD≤20mK.
يعمل الجهاز دون معايرة المقبض ، ويتجنب تماماً تعثر الإطار المتقطع ، مما يحافظ على إنتاج الصورة الحرارية المستمر والسلس أثناء المراقبة.
يقدم مظهره المصغّر مزايا بارزة في التثبيت والتخطيط. قياسه المدمج ووزنه الخفيف يجعله يتناسب بشكل مثالي في مساحة ضيقة من أجهزة مختلفة.تصميم هيكل معقول لتوفير المساحة يحسن إلى حد كبير مرونة تجميع النظام وتخطيط التصميم العام.
تشمل الوظائف المدمجة الغنية أوضاعًا عملية متعددة مثل تحسين الدقة الفائقة ، ومشاهدة الصورة في الصورة ، ونظام النوم الموفر للطاقة.كما أنها تدعم تحرير OSD مرن وتعديل سريع بنقرة واحدةالتوافق المثالي مع شاشات العرض المختلفة والعدسات البصرية والاكسسوارات الموسعة يسهل التوسع الوظيفي اللاحق والتنمية المخصصة.تلبية متنوعة من تطبيقات السوق واحتياجات مطابقة المعدات.
الخصائص الرئيسية
ناعمة ومستقرة وفعالة من حيث التكلفة
  • لا يلزم معايرة الشاشة أثناء التشغيل ، مما يلغي تعثر الصورة الشائع في الأنظمة التقليدية القائمة على الشاشة
  • يتبنى كاشف تغليف السيراميكي عالي التكلفة ApexCore ، NETD≤20mK
ضيقة وخفيفة الوزن ومرنة لدمجها
  • أبعاد صغيرة تصل إلى 25.4 × 25.4 × 22.7 ملم، وزن القلب العاري ≤ 26 ± 1.5 غرام
  • التصميم الهيكلي الذي يوفر المساحة يسمح بتخطيط النظام والتكامل المرن
الخصائص الغنية للاندماج السلس
  • يدعم خوارزميات عالية الدقة ، الصورة في الصورة ، OSD قابلة للتخصيص ، وضع النوم ، المقاييس بنقرة واحدة ، والتوافق مع شاشات Micro OLED المختلفة
  • متوافق مع عدسات بصرية متعددة ومكونات تمديد لتطوير ثانوي سهل وتخصيص النظام
مواصفات المنتج
النموذج iSE612
أجهزة الكشف عن الأشعة فوق البنفسجية
مواد حساسة VOx
القرار 640×512
حجم البيكسل 12μm
رد الفعل الطيفي 8μm ~ 14μm
NETD النموذجي

≤20mK
معالجة الصور
معدل الإطار الرقمي 50 هرتز
وقت البدء 6s
الفيديو الرقمي YUV420/YUV422/RGB888/RAW
خوارزمية الصورة NUC/DRC/DNS/DDE/SFFC
بدون مصراع مدعوم
عرض الصورة 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن)
توجيه الصورة الأفقي/العمودي/الشمالي
زيادة الرقمية 1x/2x/4x/8x
وضع التعويض الدليل
الكهرباء
واجهة خارجية قياسية 50pin: BP040SB-50-0114-B-R0
واجهة الاتصال TTL-232/USB2.0
واجهة الفيديو الرقمية DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
مكونات التوسيع USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
واجهة كهربائية
فولتاج التغذية 2.7 فولت ~ 5.3 فولت
استهلاك الطاقة النموذجي 0.8W@50Hz@23±3°C
ميكانيكية / عدسة
حجم القلب العاري 25.4×25.4×22.7ملم φ36×24.3ملم
وزن النواة العارية 26±1.5 غرام 28±1.5 غرام
العدسات البصرية التركيز الثابت: 4.8/9.1/13/19 ملم
  • التركيز الثابت: 25/35/50/70/100mm
  • التركيز اليدوي: 25/35/50 ملم
  • العدسة ذات المحرك: 75/100/150ملم
  • التكبير المستمر: 15~75/20~100/28~90/30~150/30~180/25~225mm
التأثير نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات 1500g@0.4ms
اهتزاز

5.35g، اهتزاز عشوائي، محور 3
مكونات الشاشة اختياري
التكيف مع البيئة
درجة حرارة العمل -40°C~+70°C
درجة حرارة التخزين -45°C~+85°C
الرطوبة 5٪ إلى 95٪ ، غير مكثفة
الشهادة ROHS2.0/REACH
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا الحرارية iSE612 على نطاق واسع في الرؤية الصناعية ، مكافحة الحرائق والإنقاذ ، المراقبة الأمنية ، المراقبة الخارجية ، الرؤية الآلية ، الإلكترونيات الاستهلاكية وما إلى ذلك.
شريكك الموثوق به في الاستشعار بالأشعة تحت الحمراء
خبرة تقنية عميقة
مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD، SWaP، ودرجة حرارة التشغيل.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
محفظة منتجات متنوعة
مدعومة بأبحاث وتطوير مستقلة وطرق تقنية متعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
التحقق الصارم من الموثوقية يضمن ضمان الجودة
مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
خدمات الدعم الفني المهني والتنمية المشتركة
فريقنا الهندسي يعمل عن كثب مع فرق البحث والتطوير والمنتجات للعملاء لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
1ما هو الفرق بين أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة؟
هناك حاليًا نوعان من أجهزة استشعار التصوير الحراري تحت الحمراء في السوق ، مبردة وغير مبردة.
يعمل كاشف الأشعة تحت الحمراء غير المبرد في درجة حرارة البيئة. وهو مبني على صناعة أشباه الموصلات وبالتالي عادة ما يمكن تصنيعه بكميات كبيرة مع حجم صغير وتكلفة منخفضة.أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة تستخدم على نطاق واسع في الأجهزة المحمولة / المحمولة.
يتم تعبئة أجهزة الكشف عن الأشعة فوق البنفسجية المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية يجب أن تدعمها جهاز تبريد التبريد.أغلى وأقل موثوقية من أجهزة الاستشعار غير المبردةومع ذلك ، فإن الأنظمة المبردة حساسة بشكل لا يصدق وعادة ما تعمل مع البصريات ذات البعد البؤري الطويل لتحقيق مهمة بعيدة المدى.
