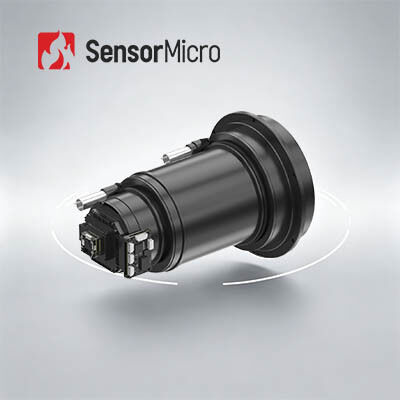

وحدة الكاميرا الحرارية VOx ذات الدقة العالية 1280x1024 مع حجم البكسل 12μm وتقنية LWIR غير المبردة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD نموذجي | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 25 هرتز/30 هرتز/50 هرتز |
| التكبير الرقمي | 1X / 2X / 4X / 8X | اتجاه الصورة | أفقي/عمودي/قطري |
| إبراز | وحدة الكاميرا الحرارية عالية الدقة VOx,وحدة الكاميرا الحرارية عالية الدقة 1280 × 1024 |
||
منتوج وصف
وحدة الكاميرا الحرارية VOx عالية الدقة غير المبردة LWIR 1280x1024 / 12μm
نظرة عامة على المنتج
iSE1212 هي واحدة من وحدات الكاميرا غير المبردة بالأشعة تحت الحمراء من سلسلة iSE. إنها تعتمد مصفوفة المستوى البؤري المفضل في السوق، كاشف الأشعة تحت الحمراء غير المبردة VOx، ودائرة معالجة الإشارات الاحترافية ومنصة معالجة الصور، مما يحول الأشعة تحت الحمراء المستهدفة بالكامل إلى بيانات درجة الحرارة.
مع دقة صفيف كبيرة تبلغ 1280 × 1024، تقدم الوحدة الحرارية غير المبردة iSE1212 المزيد من تفاصيل الصورة وتدعم مجال رؤية أكبر. يوفر حجم البكسل المنخفض البالغ 12 ميكرومتر دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاق.
الميزات الرئيسية
- تصوير عالي الوضوح مع صور سلسة- يوفر تصويرًا حراريًا بدقة ميجابكسل مع أداء سلس وخالي من التأخر. مجال رؤية أوسع، وتغطية زاوية أكبر، ونطاق كشف أطول، وتفاصيل محسنة.
- تشغيل بدون مصراع لأداء صامت- لا يلزم معايرة الغالق أثناء الاستخدام، مما يزيل تشويش الصورة الشائع في التصميمات التقليدية. التشغيل الصامت يساعد على تجنب اكتشاف الأهداف.
- ميزة غنية وصديقة للتكامل- يدعم الخوارزميات فائقة الدقة، وصورة داخل صورة، وOSD القابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة. متوافق مع مجموعة واسعة من العدسات البصرية والمكونات الموسعة، مما يتيح التطوير الثانوي السهل وتكامل النظام المرن.
مواصفات المنتج
| نموذج | iSE1212 | |
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 1280×1024 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي | ≥30 مللي كلفن | |
| معالجة الصور | ||
| بكسل فعالة | 1280×1024 | |
| معدل الإطار الرقمي | 25 هرتز/30 هرتز/50 هرتز | |
| وقت البدء | 7ث | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| سطوع الصورة | تلقائي/يدوي | |
| تباين الصورة | تلقائي/يدوي | |
| وضع التعويض | يدوي | |
| شبكاني | المدعومة | |
| وظيفة النظام | ||
| وضع السكون | المدعومة | |
| إعداد القائمة | قابلة للتخصيص | |
| لغة القائمة | الصينية / الإنجليزية | |
| معايرة الأوفست | المدعومة | |
| لوحات المفاتيح | ≥4 (وظائف الزر قابلة للتخصيص) | |
| قيادة OLED | يدعم I2C، 16 بت/ 24 بت، منفذ متوازي، بيانات صالحة وإشارات شاشة محرك الأقراص الأخرى محرك الأقراص المباشر Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A يدعم إشارات العرض MIPI ويمكنه قيادة شاشة IBOE VX039FHP-NH4 مباشرة. |
|
| برامج الكمبيوتر | ||
| برامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو | |
| كهربائي | ||
| الواجهة الخارجية القياسية | 50pin:BP040SB-50-0114-B-R0 | |
| واجهة الاتصالات | تي تي إل-232/يو إس بي | |
| واجهة الفيديو الرقمية | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 1.2 وات عند 25 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري (مم) | 38×39×28 | 68×69×30.2 |
| الوزن الأساسي العاري (جم) | 65±3 | 88.5±3 |
| عدسة بصرية | التركيز الحراري الثابت: 14 مم/19 مم/25 مم/35 مم | التركيز الحراري الثابت: 50 مم/100 مم العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير المستمر: 15~100 ملم / 25~75 ملم / 28~90 ملم / 30~180 ملم / 25~225 ملم / 30~300 ملم |
| مكونات المصراع | خياري | |
| مستوى الحماية | IP67 (العدسة الأمامية) | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور | |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 500 جرام في 1 مللي ثانية |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
يتم استخدام وحدة التصوير بالأشعة تحت الحمراء iSE1212 على نطاق واسع في الرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، ورؤية الآلة، والإلكترونيات الاستهلاكية، وما إلى ذلك.
حول سنسور مايكرو
تكرس شركة SensorMicro جهودها لتقديم خدمات شاملة واحترافية تدعم نجاح عملائنا طوال دورة حياة المشروع بأكملها. يعتمد نظام الخدمة لدينا على القيم الأساسية المتمثلة في الموثوقية والاستجابة والتخصيص، مما يضمن حصول كل عميل على دعم مخصص يتماشى مع احتياجات العمل الفريدة الخاصة به.
الأسئلة المتداولة
كيفية اختيار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك، كما يعد السعر أيضًا عاملاً يجب أخذه في الاعتبار. إذا كانت جودة الصورة ليست عالية، يمكنك اختيار كاشف الأشعة تحت الحمراء بدقة منخفضة، مثل 120x90، 256x192، 400x300. إذا كنت بحاجة إلى صورة واضحة جدًا لبعض الأغراض الخاصة، مثل المراقبة عن بعد، فيمكنك اختيار كاشف الأشعة تحت الحمراء عالي الدقة 1280x1024.
كيفية اختيار اللون الزائف المناسب للتصوير الحراري؟
- اللون الأبيض الرمادي أكثر ملاءمة للهدف مع اختلاف بسيط في درجات الحرارة
- اللون الأحمر والأزرق أكثر ملاءمة للمشهد الذي يجب العثور على نقاط المشكلة فيه.
- اللون الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة.
ملاحظة: بغض النظر عن اللوحة التي تختارها، فإن درجة الحرارة الحرارية لن تتغير على الإطلاق.
كيفية اختيار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
- يمكن للعدسة القياسية أن تلبي الأهداف العادية بمسافة مناسبة
- بالنسبة للعدسة المقربة، فهي مناسبة للأهداف الصغيرة نسبيًا والتي تحتاج إلى رؤيتها من مسافة طويلة
- لرؤية المزيد من التفاصيل للأشياء على مسافة قريبة، يفضل استخدام عدسة ذات زاوية واسعة.
- عدسة ماكرو مخصصة لرؤية هدف صغير جدًا من مسافة قريبة، مثل دائرة الرقاقة.
