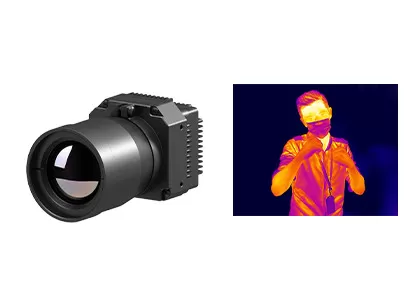

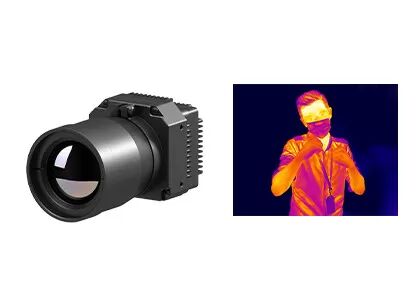

VOx وحدة الكاميرا الحرارية عالية الدقة Uncooled LWIR 1280x1024 / 12μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | PLUG1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ＜ 50 مليون كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | مقاس | 20x20x10.4 ملم |
| إبراز | وحدة الكاميرا الحرارية عالية الدقة VOx,وحدة الكاميرا الحرارية عالية الدقة 1280 × 1024 |
||
منتوج وصف
وحدة الكاميرا الحرارية لقياس درجة الحرارة الصناعية (VOx Uncooled LWIR 1280x1024/12μm)
وصف المنتج
PLUG1212R هي واحدة من وحدات الكاميرا الأشعة تحت الحمراء غير المبردة من سلسلة PLUG-R. وهي تتبنى كاشف الأشعة تحت الحمراء غير المبرد في مجموعة الطائرة المحورية VOx microbolometer المفضل في السوق ،دائرة معالجة إشارات مهنية ومنصة معالجة صور، يحول تماماً إشعاع الأشعة تحت الحمراء الهدف إلى بيانات درجة الحرارة.قياس درجة الحرارة متاح ويمكن تخصيص نطاق درجة الحرارة من -20 °C ~ 150 °C لقياس درجة الحرارة الصناعية.
مع مجموعة كبيرة من دقة 1280 × 1024 ، يمكن لوحدة PLUG1212R الحرارية غير المبردة عرض المزيد من تفاصيل الصورة ودعم مجال رؤية أكبر.يقدم حجم البكسل المقلص 12μm دقة فضائية أفضل ويتطابق مع تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاق.
الخصائص الرئيسية
- مسافة البكسل: 12 ميكرو متراً
-دقة: 1280×1024
- نطاق الطيف: 8μm -14μm
- حساسية عالية: NETD < 30mK
- نطاق درجة الحرارة: -20°C ~ 150°C، 100°C ~ 550°C
- دقة درجة الحرارة: ±2°C أو ±2%
- موثوقية عالية وتكيف قوي مع البيئة.
مواصفات المنتج
| النموذج | PLUG1212R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 1280×1024 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD | <30mk |
| معالجة الصور | |
| معدل الإطار | 25 هرتز |
| وقت البدء | <25 ثانية |
| الفيديو التناظري | / |
| الفيديو الرقمي | HDMI/RAW/YUV/BT1120 |
| مكون التوسيع | USB/Camerlink |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | واجهة 50pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 5±0.5 فولت |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق الحرارة | -20°C~150°C، 100°C~550°C |
| دقة الحرارة | ±2°C أو ±2% (خذ القيمة القصوى) |
| SDK | ARM/Windows/Linux SDK، التصوير الحراري بالكامل |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 56×56×402 |
| الوزن | ≤ 200 غرام |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 19mm/25mm |
التطبيقات الصناعية
يتم استخدام وحدة التصوير تحت الحمراء PLU1212R على نطاق واسع في كهرباء الطاقة ورؤية الآلات وتفتيش المباني والمعادن والبتروكيماويات وما إلى ذلك.
حولنا
تلتزم شركة SensorMicro بتقديم خدمات شاملة ومهنية تدعم نجاح عملائنا طوال دورة حياة المشروع بأكملها.نظام الخدمة لدينا مبني على القيم الأساسية من الموثوقية، الاستجابة، وتخصيص، وضمان أن كل عميل يتلقى دعم مخصص يتماشى مع احتياجاتهم التجارية الفريدة.
الأسئلة الشائعة
1كيفية اختيار دقة الكاشف تحت الحمراء المناسبة؟
هذا يعتمد على الاحتياجات الفعلية وتطبيقات منتجاتك، والسعر هو أيضا عامل يجب أن تؤخذ في الاعتبار.يمكنك اختيار كاشف الأشعة تحت الحمراء بقرار منخفض، مثل 120x90، 256x192، 400x300. إذا كنت بحاجة إلى صورة واضحة جدا لبعض الأغراض الخاصة، مثل المراقبة عن بعد، يمكنك اختيار كاشف الأشعة تحت الحمراء عالية الدقة من 1280x1024.
2كيف تختار لون الزائف الصحيح للتصوير الحراري؟
- الأبيض الرمادي هو أكثر ملاءمة للهدف مع اختلاف درجة الحرارة الصغيرة
- الأحمر والأزرق أكثر ملاءمة للمشهد حيث تحتاج إلى العثور على نقاط المشكلة.
اللون الأحمر الحديدي هو اللون القياسي لصناعة الطاقة
ملاحظة: بغض النظر عن اللوحة التي تختارها، درجة الحرارة الحرارية لن تتغير على الإطلاق.
3كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
- العدسة القياسية يمكن أن تلبي أهداف عادية مع المسافة المناسبة
- بالنسبة للعدسة، فهي مناسبة للأهداف الصغيرة نسبياً والتي تحتاج إلى مشاهدة من مسافة بعيدة
لرؤية المزيد من التفاصيل من الأشياء على مسافة قريبة، عدسة زاوية واسعة أفضل.
- العدسة الكبرى هي لرؤية هدف صغير جدا من مسافة قريبة، مثل دوائر رقاقة.
