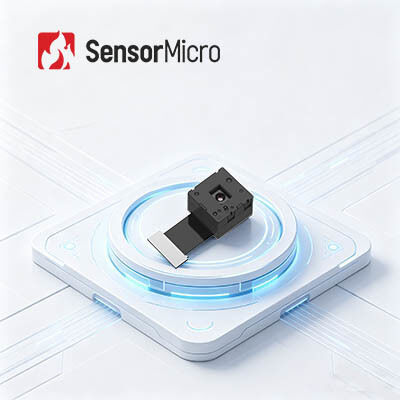

جوهر كاميرا التصوير الحراري المصغرة VOx FPA مع دقة 120x90 و 12μm Pixel Pitch للتكامل المدمج
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو112 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار | 25 هرتز |
|---|---|---|---|
| دقة | 120x90 | درجة البكسل | 12 ميكرومتر |
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية | بيانات الناتج | 14 بت الخام |
| إبراز | كاميرا التصوير الحراري الأساسية 120x90,كاميرا التصوير الحراري FPA الأساسية |
||
منتوج وصف
كاميرا التصوير الحراري المصغرة VOx FPA Core 120x90 / 12μm
نظرة عامة على المنتج
تدمج وحدة الأشعة تحت الحمراء المصغرة TIMO112 بصريات على مستوى الرقاقة وكاشف حزمة مستوى الرقاقة (WLP) مقاس 120 × 90 / 12 ميكرومتر ودائرة معالجة الصور الأساسية للحصول بسرعة على صور حرارية للمنطقة المستهدفة وتوزيع الحرارة.
تم تصميم قلب التصوير الحراري TIMO112 لتطبيقات التصوير بالأشعة تحت الحمراء ذات الحجم والوزن والطاقة والتكلفة (SWaP-C) الأمثل. يعد هيكلها المصغر للغاية واستهلاكها المنخفض للغاية للطاقة ملائمين لدمجهما في العديد من الأجهزة الذكية أو أجهزة التصوير الحراري أو المحطات الطرفية المتنقلة مع متطلبات صارمة فيما يتعلق بالتكلفة والحجم والوزن.
الميزات الرئيسية
- وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
- كاشف معبأ على مستوى الرقاقة + بصريات على مستوى الرقاقة + مصراع الصمام الكهرومغناطيسي الصغير
- أصغر وحدة حرارية تعمل بالأشعة تحت الحمراء، مما يتيح الحد الأدنى من وظائف التصوير الحراري مع أقصى قدر من الكفاءة من حيث التكلفة
- حجم صغير، وخفيف الوزن، واستهلاك منخفض للطاقة، مثالي للدمج في الأجهزة المصغرة
- أداء مثبت واستجابة سريعة
- تصميم طاقة منخفض للغاية، يستهلك ما يصل إلى 9 ميجاوات
- تصوير سلس بمعدل إطارات 25 هرتز
- مرنة وصديقة للبيئة
- يدعم واجهة صورة SPI، متوافقة مع مختلف المنصات المدمجة
- متوافق مع معايير RoHS 2.0 البيئية
مواصفات المنتج
| نموذج | تيمو112 |
|---|---|
| دقة | 120*90 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 50 درجة / 1.6 ملم |
| وزن | 1.8 جرام |
| الحجم (بدون الشركة العامة للفوسفات) | 12.6 ملم * 12.6 ملم * 8.8 ملم |
| عدد أرقام التعريف الشخصية | 40PIN |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | 25 هرتز |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -20 درجة مئوية ~+60 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
يتم استخدام قلب الكاميرا الحرارية بالأشعة تحت الحمراء TIMO112 على نطاق واسع في العديد من المجالات، مثل التصوير الحراري والأجهزة الذكية والمباني الذكية والمنزل الذكي والذكاء الاصطناعي للأشياء وما إلى ذلك.
حول سنسور مايكرو
تأسست شركة SensorMicro على أساس اعتقاد بسيط ولكنه قوي: يجب أن يخدم الابتكار احتياجات العالم الحقيقي.
تم إنشاء SensorMicro لتمكين الأشخاص والأنظمة من رؤية ما وراء السطح - إلى الأنماط والمشكلات والإمكانيات الكامنة تحتها.
ومن خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، فإننا نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية الأشياء الأكثر أهمية، والتعامل مع التعقيدات بوضوح.
لقد أصبح الاهتمام بإصرارنا على أن نكون مصنعين ذاتيًا ونضع العميل أولاً بمثابة وصفة أكيدة لزخم شركة SensorMicro. نظرًا لأن أعمالنا تمتد إلى معظم أنحاء العالم، فقد تقدمنا قدمًا على جميع الجبهات — بدءًا من الأمن ومكافحة الحرائق والتفتيش الصناعي والرعاية الطبية والرؤية الآلية، وحتى المراقبة البيئية والجوانب الرئيسية لحياد الكربون — مما يساعد الشركاء على إطلاق الإمكانات الكاملة للاستشعار الذكي بالأشعة تحت الحمراء، والربط بين نقاط الحياة.
نحن أكثر من مجرد شركة تكنولوجيا الأشعة تحت الحمراء. نحن مجتمع من الأشخاص الملتزمين ببناء مستقبل مستدام وأخلاقي ومتمحور حول الإنسان. كل بكسل من الابتكار الذي نقوم بإنشائه هو وعد - وعد بالحماية والتمكين والخدمة.
الأسئلة المتداولة
1. كيفية اختيار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك، كما يعد السعر أيضًا عاملاً يجب أخذه في الاعتبار. إذا كانت جودة الصورة ليست عالية، يمكنك اختيار كاشف الأشعة تحت الحمراء بدقة منخفضة، مثل 120x90، 256x192، 400x300. إذا كنت بحاجة إلى صورة واضحة جدًا لبعض الأغراض الخاصة، مثل المراقبة عن بعد، فيمكنك اختيار كاشف الأشعة تحت الحمراء عالي الدقة 1280x1024.
2. كيفية اختيار اللون الزائف المناسب للتصوير الحراري؟
- اللون الأبيض الرمادي أكثر ملاءمة للهدف مع اختلاف بسيط في درجات الحرارة
- اللون الأحمر والأزرق أكثر ملاءمة للمشهد الذي يجب العثور على نقاط المشكلة فيه.
- اللون الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة.
ملاحظة: بغض النظر عن اللوحة التي تختارها، فإن درجة الحرارة الحرارية لن تتغير على الإطلاق.
- اللون الأحمر والأزرق أكثر ملاءمة للمشهد الذي يجب العثور على نقاط المشكلة فيه.
- اللون الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة.
ملاحظة: بغض النظر عن اللوحة التي تختارها، فإن درجة الحرارة الحرارية لن تتغير على الإطلاق.
3. كيفية اختيار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
- يمكن للعدسة القياسية أن تلبي الأهداف العادية بمسافة مناسبة
- بالنسبة للعدسة المقربة، فهي مناسبة للأهداف الصغيرة نسبيًا والتي تحتاج إلى رؤيتها من مسافة طويلة
- لرؤية المزيد من التفاصيل للأشياء على مسافة قريبة، يفضل استخدام عدسة ذات زاوية واسعة.
- عدسة ماكرو مخصصة لرؤية هدف صغير جدًا من مسافة قريبة، مثل دائرة الرقاقة
- بالنسبة للعدسة المقربة، فهي مناسبة للأهداف الصغيرة نسبيًا والتي تحتاج إلى رؤيتها من مسافة طويلة
- لرؤية المزيد من التفاصيل للأشياء على مسافة قريبة، يفضل استخدام عدسة ذات زاوية واسعة.
- عدسة ماكرو مخصصة لرؤية هدف صغير جدًا من مسافة قريبة، مثل دائرة الرقاقة
