320x256 30μm وحدة الكاميرا الحرارية الأساسية المبردة بالأشعة تحت الحمراء للكشف عن تسرب الغاز

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع | كشف تسرب الغاز | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
---|---|---|---|
بحجم | 155x67x80 ملم | وزن | ≤ 900 جرام |
الدقة | 320 × 256/30 ميكرومتر | NETD | ≤15mK |
إبراز | قلب الكاميرا الحرارية 320 × 256,وحدة الكاميرا بالأشعة تحت الحمراء المبردة 900 جرام,قلب الكاميرا الحرارية بالأشعة تحت الحمراء المبردة |

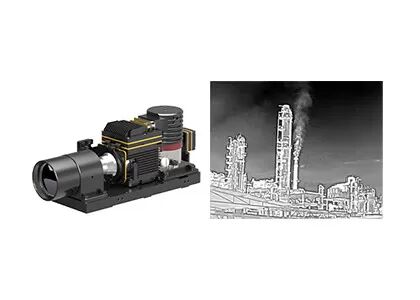

320x256 / 30μm وحدة الكاميرا بالأشعة تحت الحمراء المبردة مع عدسة 55 مم لاكتشاف تسرب الغاز في المركبات العضوية المتطايرة
المركبات العضوية المتطايرة ، أو المركبات العضوية المتطايرة ، هي غازات تنبعث في الهواء من المنتجات أو العمليات.بعضها ضار في حد ذاته ، بما في ذلك البعض الذي يسبب السرطان.بالإضافة إلى ذلك ، يمكن أن تتفاعل مع الغازات الأخرى وتشكل ملوثات أخرى للهواء بعد أن تكون في الهواء.
GAS330 عبارة عن وحدة تصوير حراري بالأشعة تحت الحمراء مبردة مصممة خصيصًا لاكتشاف تسرب الغاز.إنه يدمج كاشف الأشعة تحت الحمراء MWIR المبرد 320x256 / 30µm MCT ويستخدم تقنية ترشيح الطول الموجي الطيفي لتصور المركبات العضوية المتطايرة غير المرئية التي لا يمكن رؤيتها بالعين المجردة.
يمكن لمصنعي الكاميرات تصميم كاميرا كشف تسرب الغاز الخاصة بهم بناءً على هذه الوحدة بسهولة وكفاءة.
تعد Global Sensor Technology موردًا لأجهزة استشعار الأشعة تحت الحمراء وأنوية الكاميرا الحرارية من OEM.لدينا أكثر من 10 سنوات من الخبرة في صناعات التصوير الحراري بالأشعة تحت الحمراء.لدينا فريق خدمة ما بعد البيع محترف لتزويد العملاء بالرد المهني.لأية أسئلة أو مشاكل ، يرجى الاتصال بنا في أي وقت ، وسنكون في المرة الأولى للرد عليك.
- الدقة: 320x256
- مسافة البكسل: 30 ميكرومتر
- NETD≤15mK ، حساسية عالية
- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر
- الطول الموجي للتخصيص بناءً على متطلبات مختلفة
- تتكامل مع واجهة DVP / CameraLink بسهولة
نموذج | غاز 330 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 320 × 256 |
مساحة وحدة الصورة | 30 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW |
وقت التبريد (20 درجة مئوية) | ≤ 8 دقيقة |
NETD (20 درجة مئوية) | ≤15mK |
معالجة الصورة | |
معدل الإطار | 30 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
تواصل | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 155 × 67 × 80 |
وزن | ≤ 900 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5 |
تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.
1. ما هو NETD؟
يشير NETD إلى "فرق درجة الحرارة المكافئ للضوضاء".إنه مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين الاختلافات الصغيرة جدًا في الإشعاع الحراري في الصورة.يتم التعبير عن NETD عادةً في مللي كلفن (mK).عادة كلما انخفض رقم NETD ، كلما زادت الحساسية الحرارية.
2. ما هو التصوير البصري للغازات OGI؟
التصوير البصري للغاز هو طريقة استخدام كاميرات الأشعة تحت الحمراء الحرارية لتصور الغاز ، بما في ذلك الميثان والعديد من الغازات العضوية الأخرى.تعد الكاميرات الحرارية الخاصة بتسرب الغاز من الأجهزة سريعة المفعول للكشف عن تسرب الغاز والتي يمكنها إجراء اختبارات غير مدمرة وحماية سلامة المفتشين.
3.ما هي الاعتبارات الرئيسية في كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
- قرار الكاشف
--حجم البكسل
- الشبكة
- جودة الصورة
--- خيارات العدسة
- استهلاك الطاقة
- الحجم والوزن
--- الواجهة الميكانيكية والكهربائية
---الميزانية
