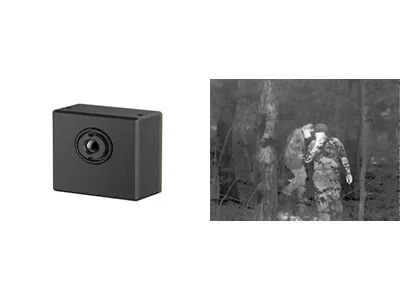

iLC212 وحدة الحرارة تحت الحمراء LWIR غير المبردة 256x192 للكاميرا الحرارية الأمنية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iLC212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | L / C ، T / T |
تفاصيل المنتج
| Resolution | 256x192 | Power Consumption | 700mW |
|---|---|---|---|
| Spectral Range | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Frame Rate | 25Hz/30Hz |
| إبراز | الوحدة الحرارية للأشعة تحت الحمراء غير المبردة LWIR,الوحدة الحرارية للأشعة تحت الحمراء ILC212,قلب الكاميرا الحرارية الآمنة 256x192 |
||
منتوج وصف
وحدة الكاميرا الحرارية iLC212
iLC212 LWIR غير مبردة 256x192 / 12μm وحدة الحرارة تحت الحمراء للكاميرا الحرارية الأمنية
وصف المنتج
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
موجهة لـ SWaP-C المحسّنة بالكامل، تمّ تصميم وحدة الكاميرا الحرارية iLC212 خصيصاً للعملاء الذين لديهم متطلبات صارمة حول الحجم،الوزن والتكلفة في مجال الأمن والمراقبةنظرا لحجمها المصغّر، والوزن الخفيف والسعر المنخفض جداً، يلبي النواة الحرارية iLC212 بشكل كبير متطلبات السعر المنخفض للعملاء ويقصر وقت التطوير والتكاليف بالنسبة لهم.
الـ iLC212 مناسبة جداً ليتم دمجها في كاميرات المراقبة ذات الزاوية الواسعة وقياس درجة الحرارة القريبة ، مثل الكاميرات الخفية ، الكاميرا الرقمية ، الكاميرات القبة ، الكاميرا الصندوقية وما إلى ذلك.
الخصائص الرئيسية
- تطبيق SWaP-C محسّن بالكامل
- مناسبة للكاميرات الحرارية الأمنية المختلفة
- مجموعة واسعة من تطبيقات التصوير الحراري
- استهلاك طاقة منخفض
مواصفات المنتج
| النموذج | iLC212 |
| أداء كاشف الأشعة تحت البنفسجية | |
| المواد | أكسيد الفاناديوم غير المبرد |
| القرار | 256×192 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| معالجة الصور | |
| الفيديو الرقمي | RAW/YUV/BT656؛ دعم USB2.0 بث الفيديو؛ قياس درجة الحرارة دعم خط المعلمات |
| معدل الإطار الرقمي | 25 هرتز/30 هرتز |
| عرض الصورة | حار أسود/أبيض حار/ملون مزيف |
| خوارزمية الصورة | تصحيح عدم التماثل (NUC) تخفيض ضوضاء الصورة ثلاثية الأبعاد (3DNR) الحد من الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز EE |
| وقت البدء | ≤3s |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20 درجة مئوية ~ + 150 درجة مئوية ، دعم درجة حرارة قياس النطاق توسيع وتخصيص |
| دقة قياس الحرارة | ±3°C/±3% (خذ القيمة الأكبر) @23°C±5°C؛ مسافة قياس درجة الحرارة 1.5m |
| قياس درجة الحرارة الإقليمية | دعم أي قياس لدرجة حرارة المنطقة ، قيمة منطقة الإخراج القصوى والقيمة الدنيا والقيمة المتوسطة |
| SDK | إصدار ويندوز / لينكس ، تحقيق تحليل تدفق الفيديو وتحويل الرمادي إلى درجة الحرارة |
| واجهة كهربائية | |
| واجهة خارجية | رابط 30pin_HRS إدخال الطاقة الفيديو الرقمي RS232-TTL/USB20 إصدارات إصدارات |
| التواصل | RS232-TTL/USB20 |
| مكون التوسع | مجلس الـ VPC |
| برامج الكمبيوتر | |
| برنامج ICC | وحدات التحكم وعرض الفيديو |
| نظام الطاقة | |
| إمدادات الطاقة | DC 3.3V±0.1V |
| تفريغ السلطة | الحالة الثابتة: 0.70 واط/3.3 فولت @ 23±3°C |
| الممتلكات المادية | |
| أجهزة الاتصال | نموذج المرفق الخارجي: DF40C-30DP-0.4V (51) ، (HRS-male) نموذج رابط التزاوج: DF40C (2.0) -30DS-0.4V (51) ، (HRS-Female) |
| الحجم | 21mm × 21mm × 12.8mm (بما في ذلك عدسة 3.2mm) |
| الوزن | 8.9g±0.5g (بما في ذلك عدسة 3.2mm) |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| مقاومة الاصطدام والاهتزاز | تأثير: نصف موجة الصين ، 40g / 11ms ، 3 محور ، 6 اتجاهات اهتزاز: 5.35grms، 3 محور |
| الشهادة | ROHS2.0/REACH |
| العدسة | |
| العدسة الاختيارية | 3.2ملم/ف11، HFOV: 55.6±2.8°؛ الطلاء: AR |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري iLC212 في مجال الأمن والمراقبة ، وهي مناسبة ليتم دمجها في الكاميرا المخفية ، الكاميرا الرقمية ، الكاميرا القبة ، الكاميرا الصندوقية وما إلى ذلك.
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.يحول الأشعة تحت الحمراء الخفية إلى صورة حرارية تحت الحمراء المرئية مع توزيع درجة حرارة سطح الهدفالأجسام المختلفة وحتى أجزاء مختلفة من نفس الجسم لديها قدرة إشعاعية مختلفة وقوة انعكاس الأشعة تحت الحمراء.
2ما الذي يمكن استخدامه للتصوير بالأشعة تحت الحمراء؟
- الرؤية الليلية
- البحث والإنقاذ
- اختبار غير مدمر
-الوقاية من الأوبئة
-التحمية
-الأمن والمراقبة
-إطفاء الحرائق
....
3ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء، عدسة الأشعة تحت الحمراء، وأجهزة الكترونية مع البرمجيات والخوارزميات المدمجة. إنها الوحدة الأدنى لجهاز التصوير الحراري.
