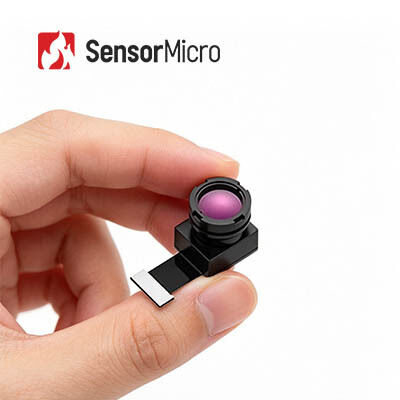

وحدة حرارية تحت الحمراء LWIR غير المبردة بدقة 256 × 192 و 12μm Pixel Pitch لمدى الطيف 8 ~ 14μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز | دقة | 256x192 |
|---|---|---|---|
| بيانات الناتج | 14 بت الخام | المدى الطيفي | 8 ~ 14 ميكرومتر |
| درجة البكسل | 12 ميكرومتر | دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| إبراز | الوحدة الحرارية للأشعة تحت الحمراء غير المبردة LWIR,الوحدة الحرارية للأشعة تحت الحمراء ILC212,قلب الكاميرا الحرارية الآمنة 256x192 |
||
منتوج وصف
وحدة LWIR الحرارية بالأشعة تحت الحمراء غير المبردة 256 × 192 للكاميرا الحرارية الأمنية
وحدة LWIR 256x192 / 12 ميكرومتر غير المبردة بالأشعة تحت الحمراء للكاميرا الحرارية الأمنية
تدمج وحدة التصوير بالأشعة تحت الحمراء غير المبردة TIMO212 كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري (WLP) مقاس 256 × 192 / 12 ميكرومتر ويمكنها التقاط طيف الأشعة تحت الحمراء طويل الموجة (LWIR) الذي يتراوح من 8 إلى 14 ميكرومتر.
تم تصميم وحدة الكاميرا الحرارية TIMO212، الموجهة نحو SWaP-C المُحسّنة بالكامل، خصيصًا للعملاء الذين لديهم متطلبات صارمة بشأن الحجم والوزن والتكلفة في مجال الأمن والمراقبة. نظرًا لحجمها الصغير ووزنها الخفيف وسعرها المنخفض جدًا، فإن النواة الحرارية TIMO212 تلبي بشكل كبير متطلبات العملاء ذات الأسعار المنخفضة وتقلل من وقت التطوير وتكاليفه.
يعد TIMO212 مناسبًا جدًا لدمجه في تطبيقات مثل Smart Security وAloT والمراقبة الليلية والأدوات والعدادات ورؤية الآلة.
الميزات الرئيسية
- وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
- كاشف معبأ على مستوى الرقاقة + بصريات على مستوى الرقاقة + مصراع الصمام الكهرومغناطيسي الصغير
- أصغر وحدة حرارية تعمل بالأشعة تحت الحمراء، مما يتيح وظائف التصوير الحراري الأساسية بأقصى قدر من الكفاءة من حيث التكلفة
- حجم صغير، وخفيف الوزن، واستهلاك منخفض للطاقة، مثالي للدمج في الأجهزة المصغرة
- خيارات بصرية مرنة، وقياس دقيق لدرجة الحرارة
- تتوفر خيارات متعددة للعدسات، بما في ذلك العدسات ذات الزاوية الواسعة والعدسات المقربة، لتلبية احتياجات التطبيقات المتنوعة
- قياس درجة الحرارة بدقة عالية تصل إلى ±2 درجة مئوية؛ يدعم مراقبة درجة الحرارة الإقليمية والكاملة الإطار
- سهولة التكامل، والتنمية السريعة
- يدعم واجهة صورة DVP، المتوافقة مع مختلف المنصات المدمجة
- متوافق مع معايير RoHS 2.0 البيئية
مواصفات المنتج
| نموذج | تيمو212 |
|---|---|
| دقة | 256×192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8-14 ميكرومتر |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 17.5 درجة/10 ملم | 25°/7 ملم | 56 درجة/3.2 ملم | 90 درجة/2.1 مللي متر |
| الوزن (ز) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8 ± 0.4 |
| الحجم (مم، بدون الشركة العامة للفوسفات) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| عدد أرقام التعريف الشخصية | 40PIN |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -20 درجة مئوية ~+60 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري iLC212 في مجال الأمن الذكي، وAloT، والمراقبة الليلية، والأدوات والعدادات، والرؤية الآلية، وما إلى ذلك.
مزايا المنتج
- محفظة منتجات متنوعة:مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
- مجموعة متنوعة من المنتجات الغنية:توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
- الأداء المتميز:تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية.
- التكامل السهل:تعمل خيارات الواجهة المتعددة على تسهيل التكامل وتمكين التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
-
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء. يقوم بتحويل الأشعة تحت الحمراء غير المرئية إلى صور حرارية مرئية بالأشعة تحت الحمراء مع توزيع درجة حرارة السطح المستهدف. تتمتع الكائنات المختلفة وحتى الأجزاء المختلفة من نفس الكائن بقدرة إشعاعية مختلفة وقوة انعكاس للأشعة تحت الحمراء. -
ما الذي يمكن استخدامه في التصوير بالأشعة تحت الحمراء؟
الرؤية الليلية، البحث والإنقاذ، الاختبار غير المدمر، الوقاية من الأوبئة، التصوير الحراري، الأمن والمراقبة، مكافحة الحرائق، والمزيد. -
ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادة من كاشف الأشعة تحت الحمراء، وعدسة الأشعة تحت الحمراء، والأجهزة الإلكترونية مع البرامج والخوارزمية المضمنة. إنها الوحدة الدنيا لجهاز التصوير الحراري.
