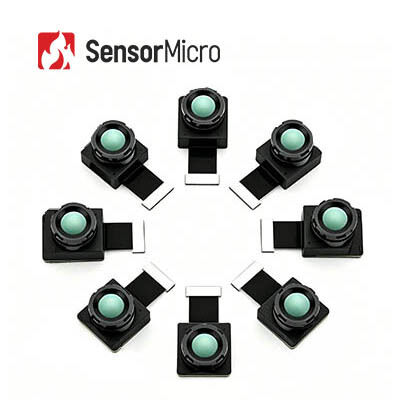

وحدة التصوير الحراري غير المبردة 256x192 دقة 12μm مساحة البكسل للأمن والتصوير الحراري
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| وضع التركيز | التركيز مجانا | معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| إبراز | وحدة التصوير الحراري غير المبردة 256x192,وحدة التصوير الحراري غير المبردة للكاميرا الأمنية,12uM Pixel Pitch Thermal Camera Core |
||
منتوج وصف
وحدة التصوير الحراري غير المبردة 256x192/12μm لكاميرات الأمن
نظرة عامة على المنتج
يشتمل TIMO212 على كاشف الأشعة تحت الحمراء صغير الحجم بشكل استثنائي 256x192/12μm لحزمة مستوى الرقاقة (WLP) الذي يلتقط طيف الأشعة تحت الحمراء طويل الموجة (LWIR) الذي يتراوح من 8 إلى 14μm.
نظرًا لتقنية SWaP-C المُحسّنة بالكامل، يمكن دمج وحدة الكاميرا الحرارية TIMO212 في كاميرات الأشعة تحت الحمراء مع متطلبات صارمة فيما يتعلق بالحجم والوزن.
تُستخدم وحدة الكاميرا الحرارية TIMO212 على نطاق واسع في مراقبة الأمان، والتصوير الحراري، والأجهزة القابلة للارتداء، وإلكترونيات المركبات، والمنزل الذكي، واكتشاف الكائنات الحية.
الميزات الرئيسية
- وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
- كاشف معبأ على مستوى الرقاقة + بصريات على مستوى الرقاقة + مصراع الصمام الكهرومغناطيسي الصغير
- أصغر وحدة حرارية تعمل بالأشعة تحت الحمراء، مما يتيح وظائف التصوير الحراري الأساسية بأقصى قدر من الكفاءة من حيث التكلفة
- حجم صغير، وخفيف الوزن، واستهلاك منخفض للطاقة، مثالي للدمج في الأجهزة المصغرة
- خيارات بصرية مرنة، وقياس دقيق لدرجة الحرارة
- تتوفر خيارات متعددة للعدسات، بما في ذلك العدسات ذات الزاوية الواسعة والعدسات المقربة، لتلبية احتياجات التطبيقات المتنوعة
- قياس درجة الحرارة بدقة عالية تصل إلى ±2 درجة مئوية؛ يدعم مراقبة درجة الحرارة الإقليمية والكاملة الإطار
- سهولة التكامل، والتنمية السريعة
- يدعم واجهة صورة DVP، المتوافقة مع مختلف المنصات المدمجة
- متوافق مع معايير RoHS 2.0 البيئية
مواصفات المنتج
| نموذج | تيمو212 |
|---|---|
| دقة | 256×192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8-14 ميكرومتر |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 17.5 درجة/10 ملم | 25°/7 ملم | 56 درجة/3.2 ملم | 90 درجة/2.1 مللي متر |
| الوزن (ز) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8 ± 0.4 |
| الحجم (مم، بدون الشركة العامة للفوسفات) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| عدد أرقام التعريف الشخصية | 40PIN |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -20 درجة مئوية ~+60 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري TIMO212 على مراقبة الأمن، والتصوير الحراري، والأجهزة القابلة للارتداء، وإلكترونيات المركبات، والمنزل الذكي، واكتشاف الكائنات الحية.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة الكشف عن الأشعة تحت الحمراء - كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
كيفية اختيار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك، كما يعد السعر أيضًا عاملاً يجب أخذه في الاعتبار. إذا لم تكن جودة الصورة حرجة، فيمكنك اختيار أجهزة كشف الأشعة تحت الحمراء ذات دقة أقل مثل 120 × 90، أو 256 × 192، أو 400 × 300. إذا كنت بحاجة إلى صور واضحة جدًا لأغراض خاصة مثل المراقبة عن بعد، فيمكنك اختيار أجهزة كشف الأشعة تحت الحمراء عالية الدقة تبلغ 1280 × 1024.
كيفية اختيار اللون الزائف المناسب للتصوير الحراري؟
- يعتبر اللون الرمادي والأبيض أكثر ملاءمة للأهداف ذات الاختلافات الصغيرة في درجات الحرارة
- يعد اللون الأحمر والأزرق أكثر ملاءمة للمشاهد التي تحتاج إلى العثور على نقاط المشكلة
- الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة
كيفية اختيار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
- يمكن للعدسة القياسية أن تلبي الأهداف العادية بمسافة مناسبة
- تعد العدسة المقربة مناسبة للأهداف الصغيرة نسبيًا التي تحتاج إلى مشاهدتها من مسافات طويلة
- تعد العدسة واسعة الزاوية أفضل لرؤية المزيد من تفاصيل الأشياء على مسافات قريبة
- عدسة ماكرو مخصصة لرؤية الأهداف الصغيرة جدًا على مسافات قريبة، مثل دوائر الرقائق
