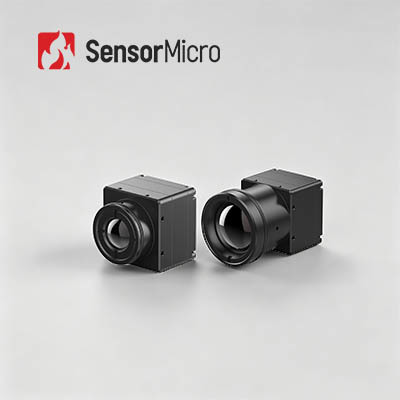

وحدة التصوير الحراري غير المبردة LWIR 640x512 12μM لإنقاذ مكافحة الحرائق
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512 | استهلاك الطاقة | 0.8 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
NETD | < 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
تسليط الضوء | وحدة التصوير الحراري LWIR لمكافحة الحرائق,وحدة الإنقاذ LWIR للتصوير الحراري,قلب الكاميرا الحرارية 640x512 LWIR |
وحدة التصوير الحراري غير المبردة LWIR 640x512 12μM لمكافحة الحرائق والإنقاذ
وحدة الكاميرا الحرارية LWIR 640x512 / 12μm غير المبردة مع تصوير حراري واضح
الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12 ميكرومتر.باستخدام NETD < 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.
تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تغليف كاشف الأشعة تحت الحمراء الناضجة.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن تطبيق الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط
نموذج | TWIN612 / R. |
أداء كاشف الأشعة تحت الحمراء | |
القرار | 640 × 512 |
حجم بكسل | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD النموذجي | < 40 مليون كلفن |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | 6 s |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | YUV / BT.656 / LVDS / USB2.0 |
عرض الصور | 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
خوارزمية الصورة | NUC / 3D / 2D / DRC / EE |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 50pin_HRS |
واجهة الاتصالات | RS232 / USB2.0 |
مصدر التيار | 4 ~ 5.5 فولت |
استهلاك الطاقة النموذجي | 0.8 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 ℃ ~ 50 ℃ |
نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ، 0 ~ 550 ℃ |
دقة قياس درجة الحرارة | أكبر من ± 2 ℃ أو ± 2٪ |
SDK | نظامي التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
الأبعاد (مم) | 25.4 × 25.4 × 35 (بدون عدسة) |
وزن | 25 جرام (بدون عدسة) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية +70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | 5.35 غرام ، 3 محاور |
صدمة | موجة جيبية نصف ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
بصريات | |
عدسة اختيارية | ثابت أثيرمال: 13 ملم |
يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمن ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ
1.ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع المعلومات حول الأشياء.وفقًا لاختلاف الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه ، يمكن للصورة الحرارية بالأشعة تحت الحمراء إظهار تذبذب الإشعاع لكل جزء من المشهد ، وبالتالي إظهار خصائص المشهد.
2. ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
--- انظر من خلال الظلام الدامس
--- تحديد الهوية تحت التمويه
- كشف بعيد المدى
- كشف توزيع الحرارة
- قياس درجة حرارة عدم الاتصال
--- الوعي المهني
---وهلم جرا
3. ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الطاقة الكهربائية والأمن والمراقبة والتصنيع الصناعي والبحث العلمي والعلاج الطبي والمجالات التقليدية الأخرى.
