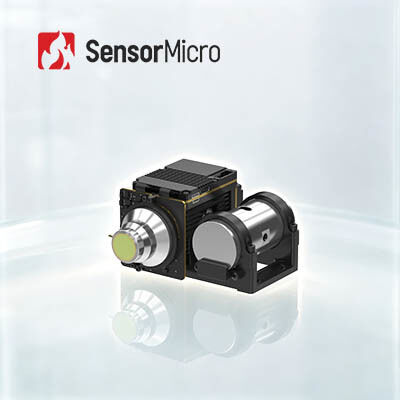

وحدات التصوير الحراري بدقة HD 1280x1024 مع 10μm Pixel Pitch لمراقبة المدى الطويل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 20mK(F2); 25 م ك (F4) |
| مقاس | 101 × 101 × 54 ملم | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | وحدة التصوير الحراري 1280x1024,وحدة التصوير الحراري المبردة 12um,RS058F جوهر الكاميرا الحرارية المبردة |
||
منتوج وصف
وحدة التصوير الحراري المبردة بدقة عالية 1280x1024 10μm مراقبة الطول
لمحة عامة عن المنتج
يحتوي جوهر الكاميرا تحت الحمراء GAVIN GC1210HMF على كاشف 1280 × 1024 / 10μm عالية درجة حرارة التشغيل (HOT) وسط الموجة تحت الحمراء (MWIR). بالمقارنة مع حلول MWIR التقليدية 640 × 512 / 15μm ،يقدم ثلث مساحة أقل من البكسلات وأربعة أضعاف مجموعة الدقة العالية، والتي تعزز بشكل كبير دقة الفضاء وضوح الصورة.
جنبا إلى جنب مع خوارزميات معالجة الصور المتقدمة، فإنه يوفر دقة عالية، صور تحت الحمراء دقيقة التفصيل في دقة ميجابيكسل.يزيد جوهر الكاميرا تحت الحمراء GAVIN GC1210HMF بشكل كبير من أداء SWaP من خلال تقديم حجم مضغوط، التصميم الخفيف، وانخفاض استهلاك الطاقة، مما يجعلها حلا مثاليا لأنظمة الأشعة تحت الحمراء بعيدة المدى مع متطلبات مساحة وتكامل صارمة.
الخصائص الرئيسية
تصوير ميكابيكسل، جودة متفوقة
- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد من 1280 × 1024 / 10μm HOT MWIR ، مما يوفر دقة عالية وجودة صورة حساسة
- متكاملة مع خوارزميات معالجة الصور المتقدمة مثل DRC ، والحد من الضوضاء 2D / 3D ، وتحسين حافة EE لتصوير أكثر وضوحًا
تكنولوجيا HOT لتحسين SWaP النهائي
- يدعم التشغيل في درجة حرارة عالية عند 150K ، مع وقت تبريد ≤4min
- الأبعاد المدمجة إلى 101 × 101 × 54 مم، خفيفة الوزن في 570g فقط
واجهات غنية، وسهولة التكامل
- يدعم Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/مخرجات الفيديو بالألياف البصرية
- خروج بيانات الصورة المرنة RAW/YUV
مواصفات المنتج
| النموذج | غافين GC1210HMF MWIR ساخنة تبريد الكاميرا تحت الحمراء |
|---|---|
| المؤشرات | |
| القرار | 1280×1024 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الخصائص الكهربائية | |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 101×101×54 |
| الوزن ((g) | ≤570 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | التركيز الثابت: 15mm/F2 التكبير المستمر: 15~300mm/F4 30~500mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1210HMF على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
محفظة المنتجات
صيغ المنتجات المختلفة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
ما هو كاشف MCT/HgCdTe؟
يشار إلى مركب الكادميوم التلوريد (CdTe) والكادميوم التلوريد (HgTe) وهو مادة شائعة في أجهزة الكشف الضوئي.كاشف MCT/ HgCdTe هو كاشف ضوئية الموصلة التي تعمل في بيئة مشمسة ويمكن اكتشاف الأشعة تحت الحمراءإنه أكثر حساسية من أجهزة الاستشعار الحرارية
