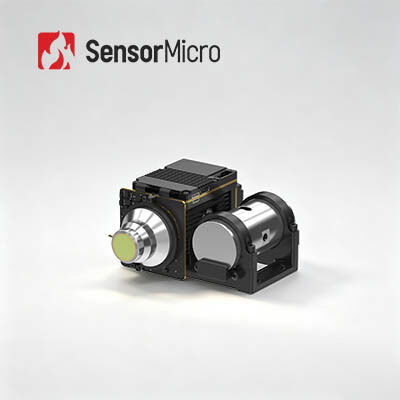

جوهر الكاميرا الحرارية الساخنة المبردة مع دقة 1280 × 1024 و 10μm Pixel Pitch للكشف عن المدى الطويل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 20mK(F2); 25 م ك (F4) |
| مقاس | 101 × 101 × 54 ملم | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | نواة الكاميرا الحرارية المبردة 1280 × 1024,نواة الكاميرا الحرارية المبردة بنفايات,قلب الكاميرا الحرارية RS422 |
||
منتوج وصف
جوهر الكاميرا الحرارية الساخنة المبردة 1280x1024/10μm للكشف عن المدى الطويل
لمحة عامة عن المنتج
يحتوي جوهر الكاميرا تحت الحمراء GAVIN GC1210HMF على كاشف 1280 × 1024 / 10μm عالية درجة حرارة التشغيل (HOT) وسط الموجة تحت الحمراء (MWIR). بالمقارنة مع حلول MWIR التقليدية 640 × 512 / 15μm ،يقدم ثلث مساحة أقل من البكسلات وأربعة أضعاف مجموعة الدقة العالية، والتي تعزز بشكل كبير دقة الفضاء وضوح الصورة.
جنبا إلى جنب مع خوارزميات معالجة الصور المتقدمة، فإنه يوفر دقة عالية، صور تحت الحمراء دقيقة التفصيل في دقة ميجابيكسل.يزيد جوهر الكاميرا تحت الحمراء GAVIN GC1210HMF بشكل كبير من أداء SWaP من خلال تقديم حجم مضغوط، التصميم الخفيف، وانخفاض استهلاك الطاقة، مما يجعلها حلا مثاليا لأنظمة الأشعة تحت الحمراء بعيدة المدى مع متطلبات مساحة وتكامل صارمة.
مع مجموعة كبيرة من دقة 1280 × 1024 يمكن أن تحقق مجال عرض أوسع وتوفير المزيد من تفاصيل الصورة.يقدم حجم البكسل المقلص 10μm دقة فضائية أفضل ويتطابق مع تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاقإنه الخيار المثالي للمتكامل لتصميم أنظمتهم الخاصة.
الخصائص الرئيسية
- صور ميغا بيكسل- 1280 × 1024 عالية الوضوح لأكبر FOV وأطول مسافة مع حجم 10μm البكسل لتحسين الدقة المكانية
- الجودة الواضحة- يدعم العمل في درجة حرارة عالية عند 150K، مع وقت التبريد ≤4min وحساسية عالية NETD 20mK
- الاندماج السريع- يدعم Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/مخرجات الفيديو بالألياف الضوئية مع مخرجات بيانات الصورة RAW/YUV المرنة
مواصفات المنتج
| النموذج | غافين GC1210HMF MWIR ساخنة تبريد الكاميرا تحت الحمراء |
|---|---|
| القرار | 1280×1024 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم | 101×101×54 مم |
| الوزن | ≤570 غرام |
| درجة حرارة العمل | -40°C~+71°C |
| خيارات العدسة | التركيز الثابت: 15mm/F2 تكبير مستمر: 15~300mm/F4، 30~500mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1210HMF على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
نقاط قوتنا
- محفظة منتجات متنوعة
- خبرة تقنية عميقة
- التحقق الصارم من الموثوقية يضمن ضمان الجودة
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
- خدمات الدعم الفني المهني والتنمية المشتركة
الأسئلة الشائعة
ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
في أي صناعات يمكن استخدام أجهزة الكشف عن الأشعة تحت الحمراء / نواة الكاميرات الحرارية؟
أجهزة الكشف بالأشعة تحت الحمراء / نواة الكاميرا الحرارية تستخدم على نطاق واسع في العديد من الصناعات مثل:الصيانة التنبؤية، منع الأوبئة) ، الأمن والرصد (المدينة الآمنة ، رصد البنية التحتية ، أمن الحدود ، الرحلات البحرية ، سلامة التعدين) ، مكافحة الحرائق والإنقاذ (منع حرائق الغابات ، منع الحرائق),البحث والإنقاذ) ، الرؤية الشخصية (الترفيه في الهواء الطلق ، مراقبة الحيوانات ، دورية التنفيذ) ، ADAS (القيادة الذاتية ، نظام مساعد السائق المتقدم ، المركبات الخاصة) ، AIoT (البيت الذكي ،أجهزة ذكية، الرعاية الذكية ، الروبوتات) وغيرها (نظام رؤية الطيران المحسن ، الكشف عن الغازات ، الزراعة والغذاء ، البحوث العلمية).
