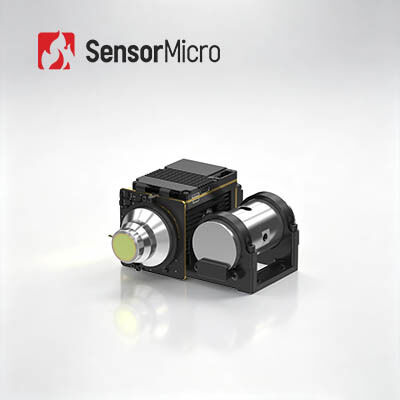

الوحدة الحرارية المبردة MWIR مع دقة 1280 × 1024 وعدسة التكبير المستمر 15 ~ 300mm / F4 مع تقنية HOT
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 20mK(F2); 25 م ك (F4) |
| مقاس | 101 × 101 × 54 ملم | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | وحدة حرارية مبردة 1280 × 1024,750 مم وحدة حرارية مبردة للعدسة,قلب الكاميرا الحرارية MWIR |
||
منتوج وصف
وحدة MWIR المبردة الحرارية الساخنة 1280x1024 مع عدسة تكبير مستمرة 15 ~ 300mm / F4
لمحة عامة عن المنتج
يحتوي جوهر الكاميرا تحت الحمراء GAVIN GC1210HMF على كاشف 1280 × 1024 / 10μm عالية درجة حرارة التشغيل (HOT) وسط الموجة تحت الحمراء (MWIR). بالمقارنة مع حلول MWIR التقليدية 640 × 512 / 15μm ،يقدم ثلث مساحة أقل من البكسلات وأربعة أضعاف مجموعة الدقة العالية، والذي يزيد بشكل كبير من دقة الفضاء وضوح الصورة.صور بالأشعة تحت الحمراء دقيقة التفصيل بدقة ميجابيكسل.
مدعومة بتكنولوجيا HOT، قلب كاميرا GAVIN GC1210HMF تحت الحمراء يعزز أداء SWaP بشكل كبير من خلال تقديم حجم مضغوط، تصميم خفيف الوزن واستهلاك الطاقة المنخفضة،مما يجعلها الحل المثالي لأنظمة الأشعة تحت الحمراء بعيدة المدى مع متطلبات صارمة للمساحة والتكامل.
الخصائص الرئيسية
- تصوير ميكابيكسل، جودة متفوقة
- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد من 1280 × 1024 / 10μm HOT MWIR ، مما يوفر دقة عالية وجودة صورة حساسة
- متكاملة مع خوارزميات معالجة الصور المتقدمة مثل DRC ، والحد من الضوضاء 2D / 3D ، وتحسين حافة EE لتصوير أكثر وضوحًا
- تكنولوجيا HOT لتحسين SWaP النهائي
- يدعم التشغيل في درجة حرارة عالية عند 150K ، مع وقت تبريد ≤4min
- الأبعاد المدمجة إلى 101 × 101 × 54 مم، خفيفة الوزن في 570g فقط
- واجهات غنية، وسهولة التكامل
- يدعم Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/مخرجات الفيديو بالألياف البصرية
- خروج بيانات الصورة المرنة RAW/YUV
مواصفات المنتج
| النموذج | غافين GC1210HMF MWIR ساخنة تبريد الكاميرا تحت الحمراء |
|---|---|
| المؤشرات | |
| القرار | 1280×1024 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الخصائص الكهربائية | |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 101×101×54 |
| الوزن ((g) | ≤570 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | |
| خيارات العدسة | التركيز الثابت: 15mm/F2 التكبير المستمر: 15~300mm/F4 30~500mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1210HMF على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد، نظام تعزيز رؤية الطيران، الحساسة المتعددة الحمولة،وتطبيقات التصوير المتقدمة الأخرى.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار
- مساعدة التطوير والاختبار:الاختبار المتكامل للعينات وتقييم الأداء والتحقق من المعلمات
- مجموعة أدوات المطورين المتقدمة:أدوات SDK و API و خوارزميات و أدوات تحديد الأخطاء للتكامل العميق
- الدعم الفني عن بعد:دعم 24/7 مع استجابة سريعة وحل في الوقت المناسب
- الضمان:قطع الغيار الأصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل
الأسئلة الشائعة
ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
ما هو SWaP3؟
SWaP3 يشير إلى الحجم والوزن والقوة والأداء والسعر. إنه يشير إلى الاتجاه التكنولوجي لصناعة الأشعة تحت الحمراء.
ما هو DRI؟
عادة ما يشير DRI إلى مسافة الكشف والتعرف والتعرف على نظام التصوير الحراري. إنه معيار حاسم للحكم على أداء نظام التصوير الحراري.
ما هو الفرق بين أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة والمبردة؟
هناك حاليًا نوعان من أجهزة استشعار التصوير الحراري تحت الحمراء في السوق ، مبردة وغير مبردة. يعمل كاشف الأشعة تحت الحمراء غير المبرد في درجة حرارة الغرفة.وهي تستند إلى صناعة أشباه الموصلات وبالتالي عادة ما يمكن تصنيعها بكميات كبيرة مع حجم صغير وتكلفة منخفضةيتم استخدام أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة / المحمولة / المحمولة.يتم تعبئة أجهزة الكشف عن الأشعة فوق البنفسجية المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية يجب أن تدعمها جهاز تبريد التبريدفهي أكبر بكثير وأكثر تكلفة وأقل موثوقية من أجهزة الاستشعار غير المبردة، ويرجع ذلك أساسا إلى أنظمة التبريد المعقدة التي تتطلبها.أنظمة التبريد حساسة بشكل لا يصدق وعادة ما تعمل مع البصريات الطويلة الطول الأساسي لتحقيق مهمة بعيدة المدى.
