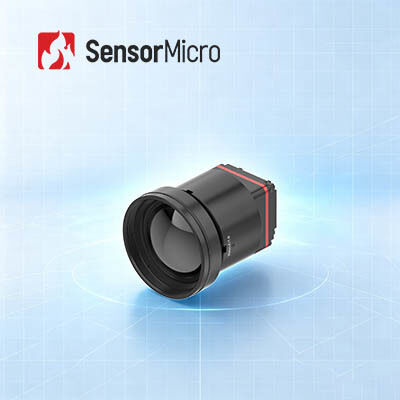

وحدة التصوير الحراري LWIR غير المبردة مع دقة 1280x1024 8μm Pixel Pitch و 30mK NETD للتفتيش الكهروضوئي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 1 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25/30 هرتز |
| إبراز | وحدة التصوير الحراري LWIR غير المبردة,وحدة التصوير الحراري للطائرات بدون طيار,640 × 512 الأساسية للكاميرا الحرارية غير المبردة |
||
منتوج وصف
وحدة التصوير الحراري LWIR غير المبردة 1280x1024/8μm للتفتيش الكهروضوئي
لمحة عامة عن المنتج
هل تبحث عن جوهر كاميرا حرارية قوية لجهازك؟ تعرف على جوهر الكاميرا الحرارية iTL1208 قمنا بتضخيم كامل 1280 × 1024 8 ميكرومتر عالية الدقة6×22.6 × 34.5 ملم وحدة التي تزن فقط 35.7 غرام مع عدسة 12 ملم. يفتخر 30mK NETD منخفضة للغاية، هذه وحدة الكاميرا تحت الحمراء يلتقط أدنى اختلافات درجة الحرارة التي لا يمكن للعين المجردة اكتشافها.التوصيل والتكامل بسهولة عبر MIPI CSIسواء كنت تبني كاميرات مكافحة الحرائق، أدوات التفتيش المحمولة أو أجهزة المراقبة المتنقلة،وحدة التصوير الحراري iTL1208 هي حل رؤية حرارية خفيفة الوزن.
الخصائص الرئيسية
- تصميم خفيف للغاية
الحجم المدمج من 22.6 × 22.6 × 34.5mm ووزن 35.7g (بما في ذلك عدسة 12mm)
من بين أعلى مستويات الاندماج في فئتها - حساسية عالية، اكتشاف دقيق
8μm حجم بكسل صغير للغاية مع دقة 1280 × 1024، وتقديم التفاصيل الدقيقة والصور الواضحة
NETD النموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة - تطوير مبسط، اندماج سريع
خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
يدعم واجهة إنتاج الصورة MIPI CSI
إخراج بيانات الصور RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL1208 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | المواد الحساسة: VOx |
| دقة: 1280×1024 | |
| حجم البكسل: 8μm | |
| استجابة الطيفية: 8μm ~ 14μm | |
| NETD النموذجي: ≤30mK | |
| معالجة الصور | معدل الإطار الرقمي: 25/30 هرتز |
| وقت التشغيل: ≤6 ثانية | |
| الفيديو الرقمي: RAW/YUV | |
| خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE | |
| عرض الصورة: 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| برامج الكمبيوتر | برنامج الكمبيوتر: وحدات التحكم وعرض الفيديو |
| الكهرباء | واجهة خارجية قياسية: 34Pin_Connector واجهة: BP04SD-34-0065-R0 |
| واجهة الاتصال: TTL-232/I2C | |
| واجهة الفيديو الرقمية: MIPI-CSI | |
| تشغيل التيار الكهربائي: 4.5 إلى 5.5 فولت | |
| استهلاك الطاقة النموذجي: 1 واط | |
| الميكانيكية | الحجم (بما في ذلك العدسة): مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر العدسة الخارجي Φ37 ملم) مع عدسة 10 مم: 22.6mm × 22.6mm × 45.3mm (قطر العدسة الخارجي Φ33mm) مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر العدسة الخارجي Φ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر العدسة الخارجي Φ27 ملم) مع عدسة 25 مم: 22.6mm × 22.6mm × 44.2mm (قطر العدسة الخارجي Φ33mm) مع عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر العدسة الخارجي Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة): 85.5±4.5g (مع عدسة 5mm) 70.5±3.6g (مع عدسة 10 ملم) 35.7±2g (مع عدسة 12 ملم) 40.7±2.1g (مع عدسة 17 ملم) 71.0±3.6g (مع عدسة 25 ملم) 110±5.5 غرام (مع عدسة 35 ملم) | |
| التكيف مع البيئة | درجة حرارة التشغيل: -40°C~+70°C |
| درجة حرارة التخزين: -45°C~+85°C | |
| الرطوبة: 5٪ ~ 95٪ ، غير مكثفة | |
| اهتزاز: 5.35grms، اهتزاز عشوائي، 3 محور | |
| تأثير: نصف موجة الجانب الجانبي، 40g / 11ms، اتجاه تأثير محور X، 3 مرات | |
| شهادة: ROHS2.0/REACH | |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL1208 على نطاق واسع في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، إلخ.
فوائدنا
- مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة. - أداء ممتاز
صورة واضحة، حجم صغير، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للقيام تحت مجموعة واسعة من التحديات البيئية. - التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الكامل
- تحديد الهوية تحت التمويه
- الكشف عن المدى الطويل
- الكشف عن توزيع الحرارة
- قياس درجة الحرارة بدون اتصال
- الوعي بالعمل
- وهكذا
ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
ما هو الفرق بين حزمة مستوى الوافر، حزمة السيراميك والحزمة المعدنية؟
يتم تقسيم أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة حاليًا إلى تعبئة معدنية وتعبئة سيراميكية وتعبئة مستوى رقائق. تعبئة معدنية هي الأقدم والأفضل من بين أشكال التعبئة الرئيسية الثلاثة;تعبئة مستوى الوافر مناسبة للإنتاج الضخم؛ وتعبئة السيراميك مفضلة أكثر من قبل السوق المخصصة للمنتجات المدنية.
