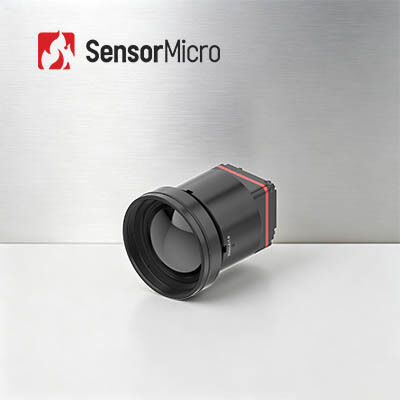

وحدة الكاميرا الحرارية SWaP-C LWIR بدقة 1280 × 1024 مع مسافة بكسل 8 ميكرومتر وشبكة NETD ≥30mK للأجهزة المحمولة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 1 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25/30 هرتز |
| إبراز | وحدة الكاميرا الحرارية SWaP-C LWIR,وحدة الكاميرا الحرارية LWIR,محور الكاميرا الحرارية 12UM |
||
منتوج وصف
وحدة كاميرا حرارية SWaP-C LWIR بدقة 1280x1024/8 ميكرومتر للأجهزة المحمولة
نظرة عامة على المنتج
وحدة التصوير الحراري iTL1208 هي نواة كاميرا أشعة تحت حمراء غير مبردة بدقة ميجابكسل من الجيل التالي، مصممة للنشر في أنظمة محمولة ذات SWaP منخفض، تجمع بين الأجهزة المصغرة وقدرات الكشف الحراري عالية الدقة.
توفر وحدة الكاميرا بالأشعة تحت الحمراء هذه أداء تصوير متميزًا بفضل بكسل صغير بحجم 8 ميكرومتر، ودقة ميجابكسل 1280 × 1024، و NETD نموذجي أقل من أو يساوي 30mK للكشف فائق الحساسية.
مثالية لمكافحة الحرائق، والتشخيص الصناعي، والمراقبة الخارجية، والأجهزة الحرارية المحمولة.
الميزات الرئيسية
- تصميم خفيف الوزن للغاية- حجم مدمج 22.6 × 22.6 × 34.5 ملم ووزن 35.7 جرام (بما في ذلك عدسة 12 ملم) مع أعلى مستويات التكامل في فئتها
- حساسية عالية، كشف دقيق- حجم بكسل صغير للغاية 8 ميكرومتر بدقة 1280 × 1024 يوفر تفاصيل دقيقة وصورًا واضحة، مع NETD نموذجي أقل من أو يساوي 30mK للكشف الموثوق عن فروق درجات الحرارة الدقيقة
- تطوير مبسط، تكامل سريع- خيارات عدسات بصرية متعددة، تدعم واجهة إخراج صور MIPI CSI، وإخراج بيانات صور RAW و YUV مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| الموديل | iTL1208 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 1280 × 1024 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | أقل من أو يساوي 30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز |
| وقت البدء | أقل من أو يساوي 6 ثوانٍ |
| فيديو رقمي | RAW/YUV |
| خوارزمية الصور | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديد/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | واجهة موصل 34 سنًا: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمي | MIPI-CSI |
| جهد الإمداد | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1 واط |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 مم × 22.6 مم × 50 مم (قطر خارجي للعدسة Φ37 مم) مع عدسة 10 ملم: 22.6 مم × 22.6 مم × 45.3 مم (قطر خارجي للعدسة Φ33 مم) مع عدسة 12 ملم: 22.6 مم × 22.6 مم × 34.5 مم (قطر خارجي للعدسة Φ26.6 مم) مع عدسة 17 ملم: 22.6 مم × 22.6 مم × 35.4 مم (قطر خارجي للعدسة Φ27 مم) مع عدسة 25 ملم: 22.6 مم × 22.6 مم × 44.2 مم (قطر خارجي للعدسة Φ33 مم) مع عدسة 35 ملم: 22.6 مم × 22.6 مم × 50.9 مم (قطر خارجي للعدسة Φ43.2 مم) |
| الوزن (بما في ذلك العدسة) | 85.5 ± 4.5 جرام (مع عدسة 5 ملم) 70.5 ± 3.6 جرام (مع عدسة 10 ملم) 35.7 ± 2 جرام (مع عدسة 12 ملم) 40.7 ± 2.1 جرام (مع عدسة 17 ملم) 71.0 ± 3.6 جرام (مع عدسة 25 ملم) 110 ± 5.5 جرام (مع عدسة 35 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35 جرام مربع، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | تركيز ثابت غير حراري: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL1208 على نطاق واسع في مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الخلايا الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، والمزيد.
فريقنا
- خبرة تقنية عميقة- سنوات عديدة من الخبرة في البحث والتطوير والتطبيق في تكنولوجيا أجهزة الاستشعار بالأشعة تحت الحمراء مع قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، وتكامل الأنظمة
- التركيز على الابتكار والتنفيذ العملي- الالتزام بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع حدود NETD و SWaP ودرجة حرارة التشغيل باستمرار
- محفظة منتجات متنوعة- مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء بما في ذلك حلول مبردة وغير مبردة لمختلف الصناعات
- التحقق الصارم من الموثوقية- نظام إدارة جودة قوي مع إجراءات اختبار متعددة طوال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل
- دعم فني احترافي- يعمل فريق الهندسة عن كثب مع فرق البحث والتطوير والمنتجات لدى العملاء لتسريع تكامل الأنظمة وتحسين الكفاءة
أسئلة متكررة
ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
لا يمكن رؤية موجات الأشعة تحت الحمراء بالعين البشرية. كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري هو جهاز بصري كهربائي يتفاعل مع إشعاع الأشعة تحت الحمراء والطاقة الحرارية ويحولها إلى إشارات كهربائية، ثم ينتج صورًا حرارية مرئية.
ما هو WLP؟
يشير WLP إلى تغليف مستوى الرقاقة. إنها عملية إكمال التغليف الفراغي العالي مباشرة على رقاقة MEMS بأكملها، ثم النقش والقطع لصنع مستشعر أشعة تحت حمراء واحد. جنبًا إلى جنب مع التغليف المعدني والتغليف السيراميكي، فهي الأشكال الرئيسية الثلاثة لتغليف كواشف الأشعة تحت الحمراء غير المبردة.
ما هي ميزة WLP؟
تم تصميم كواشف الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير والتكلفة المنخفضة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية. تقدم Global Sensor Technology، بقدرتها على التصنيع بكميات كبيرة، الآن مجموعة متنوعة من حلول وحدات الأشعة تحت الحمراء WLP لتعزيز المزيد من التطبيقات الجديدة في الأسواق الناشئة.
