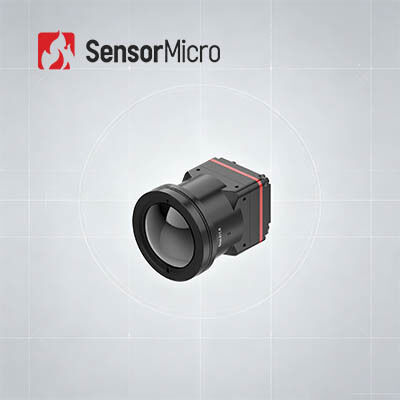

وحدة الكاميرا الحرارية غير المبردة مع دقة 1280x1024 8μm Pixel Pitch ومستشعر الأشعة تحت الحمراء ApexCore 30mK NETD
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | المدى الطيفي | 8 ~ 14 ميكرومتر |
|---|---|---|---|
| استهلاك الطاقة | 1 واط | NETD نموذجي | ≥30 مللي كلفن |
| معدل الإطار | 25/30 هرتز | درجة البكسل | 8 ميكرومتر |
| إبراز | وحدة الكاميرا الحرارية بدون طيار 12um,وحدة الكاميرا الحرارية بدون طيار خفيفة الوزن,نواة الكاميرا الحرارية بدون طيار بدون طيار |
||
منتوج وصف
وحدة الكاميرا الحرارية غير مبردة 1280x1024/8μm ApexCore كاشف الأشعة تحت الحمراء
لمحة عامة عن المنتج
قابل iTL1208 قلب الكاميرا تحت الحمراء ذو الميكابيكسل المتنقلة للغاية المصممة لأنظمة الهاتف المحمول المحدودة SWaP.هذه الوحدة عالية الدقة 8 ميكرو متوازنة التصغير النهائي والحساسية الحرارية من الدرجة الأولى مع NETD حتى 30mKيقدم صورًا حرارية عالية الدقة 1280 × 1024 HD ، ويتميز باختيار عدسة مرنة ، ومخرجات CSI MIPI القياسية ، ونقل بيانات RAW / YUV ، والتحكم البسيط في منفذ I2C / المسلسل.مثالي للأجهزة المحمولة، المنصات المتنقلة، المراقبة الأمنية، عمليات التفتيش والإنقاذ الصناعي. تبسيط تطوير منتجات الأشعة تحت الحمراء مع لدينا الجوهر الكاميرا الحرارية جاهزة لدمج.
الخصائص الرئيسية
- تصميم خفيف للغاية- الحجم المدمج من 22.6 × 22.6 × 34.5mm ووزن 34.5g (بما في ذلك عدسة 12 ملم) مع أعلى مستويات التكامل في فئتها
- حساسية عالية، اكتشاف دقيق- 8μm حجم بكسل صغير للغاية مع دقة 1280 × 1024، وتقديم التفاصيل الدقيقة والصور الواضحة مع NETD نموذجية ≤30mK للكشف الموثوق بها من الاختلافات الحرارية الدقيقة
- تطوير مبسط، اندماج سريع- خيارات عدسة بصرية متعددة ، واجهة خروج الصورة MIPI CSI ، خروج بيانات الصورة RAW و YUV مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL1208 |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | الـ RAW/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمية | MIPI-CSI |
| فولتاج التغذية | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1W |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
ويمكن استخدام وحدة التصوير الحراري iTL1208 في مجالات مكافحة الحرائق في الغابات، وصيانة الطاقة، والتفتيش الضوئي، ومراقبة الأمن، والأجهزة القابلة للارتداء، والأجهزة المحمولة، وغيرها.
خدماتنا
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي تكون درجة حرارتها أعلى من الصفر المطلق (-273 درجة مئوية) إشعاع الأشعة تحت الحمراء.باستخدام كاميرا الأشعة تحت الحمراء لقياس اختلاف درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت الحمراء المختلفة، والتي تسمى أيضا الصور الحرارية.
كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الإشعاع تحت الحمراء الذي ينبعث من الهدف يدخل نطاق الكشف الحراريثم يغير كاشف الأشعة تحت الحمراء إشارة الإشعاع من كثافة مختلفة إلى الإشارة الكهربائية المقابلة، ومن ثم من خلال التضخيم ومعالجة الفيديو، تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
