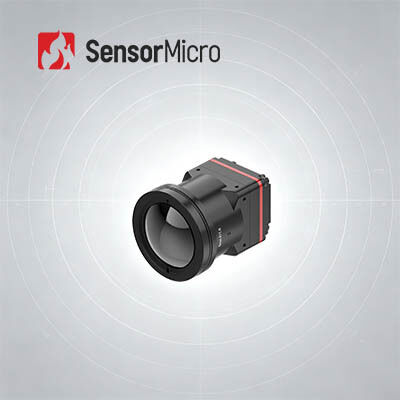

وحدة التصوير الحراري غير المبردة بقرار 1280x1024 8μm Pixel Pitch ومدى الطيف 8~14μm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | درجة البكسل | 8 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 25/30 هرتز | المدى الطيفي | 8 ~ 14 ميكرومتر |
| استهلاك الطاقة | 1 واط | NETD نموذجي | ≥30 مللي كلفن |
| إبراز | وحدة التصوير الحراري غير المبردة بالإشعاع,وحدة التصوير الحراري غير المبردة بدون طيار,الكاميرا الحرارية الأساسية 14um |
||
منتوج وصف
وحدة التصوير الحراري غير المبردة 1280x1024/8μm النطاق الطيفي 8~14μm
تم تصميم الكاميرا الأساسية iTL1208 ميجا بكسل الرائدة التي تعمل بالأشعة تحت الحمراء لأنظمة الكشف الكهروضوئية المصغرة من الجيل التالي، مما يحقق تآزرًا رائدًا في أداء SWaP. تتميز هذه الوحدة المغلفة بشكل رائع بشريحة كشف بالأشعة تحت الحمراء كبيرة الحجم مقاس 8 ميكرومتر، وتحقق تصويرًا حراريًا عالي الدقة يبلغ 1280 × 1024 داخل حاوية بسيطة مقاس 22.6 × 22.6 × 34.5 مم وحمولة خفيفة للغاية تبلغ 35.7 جم. بفضل تصنيف NETD المنخفض للغاية 30 مللي كيلو وخوارزميات تحسين الصورة الذكية المطورة ذاتيًا، فإنه يستعيد التفاصيل الحرارية كاملة الطيف بدقة استثنائية حتى في البيئات المعقدة منخفضة التباين. تم تحسين iTL1208 للمحطات الكهروضوئية الدقيقة المحمولة وحمولات المنصات المتنقلة غير المأهولة، ويدعم التكوين البصري المخصص والتفاعل القياسي لبروتوكول الحافلات الصناعية، مما يتيح الأمان المتطور والتفتيش الصناعي الذكي وأنظمة الاستجابة لطوارئ السلامة العامة مع إمكانات رؤية أساسية موثوقة بالأشعة تحت الحمراء.
الميزات الرئيسية
- تصميم خفيف الوزن للغاية- حجم صغير 22.6×22.6×34.5 ملم ووزن 34.5 جرام (بما في ذلك عدسة 12 ملم)؛ من بين أعلى مستويات التكامل في فئتها
- حساسية عالية، كشف دقيق- حجم بكسل صغير جدًا يبلغ 8 ميكرومتر بدقة تبلغ 1280 × 1024، مما يوفر تفاصيل دقيقة وصورًا واضحة؛ NETD النموذجي ≥ 30 مللي كلفن، مما يتيح اكتشافًا موثوقًا للاختلافات الدقيقة في درجات الحرارة
- تطوير مبسط، تكامل سريع- تتوفر خيارات متعددة للعدسات البصرية لتلبية متطلبات التطبيقات المتنوعة؛ يدعم واجهة إخراج الصور MIPI CSI؛ إخراج بيانات الصور RAW وYUV، مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL1208 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء |
المواد الحساسة:VOx دقة:1280×1024 حجم البكسل:8 ميكرومتر الاستجابة الطيفية:8 ميكرومتر ~ 14 ميكرومتر NETD النموذجية:≥30 مللي كلفن |
| معالجة الصور |
معدل الإطار الرقمي:25/30 هرتز وقت البدء:≥6 ثانية الفيديو الرقمي:الخام/YUV خوارزمية الصورة:NUC/3DNR/DNS/DRC/EE عرض الصور:10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| كهربائي |
الواجهة الخارجية القياسية:واجهة 34Pin_Connector: BP04SD-34-0065-R0 واجهة الاتصالات:تل-232/I2C واجهة الفيديو الرقمية:MIPI-CSI جهد الإمداد:4.5-5.5 فولت استهلاك الطاقة النموذجي:1 واط |
| ميكانيكية |
الحجم (بما في ذلك العدسة): • مع عدسة 5 مم: 22.6 مم × 22.6 مم × 50 مم (القطر الخارجي للعدسة Φ37 مم) • مع عدسة مقاس 10 مم: 22.6 مم × 22.6 مم × 45.3 مم (القطر الخارجي للعدسة Φ33 مم) • مع عدسة 12 مم: 22.6 مم × 22.6 مم × 34.5 مم (القطر الخارجي للعدسة Φ26.6 مم) • مع عدسة مقاس 17 مم: 22.6 مم × 22.6 مم × 35.4 مم (القطر الخارجي للعدسة Φ27 مم) • مع عدسة مقاس 25 مم: 22.6 مم × 22.6 مم × 44.2 مم (القطر الخارجي للعدسة Φ33 مم) • مع عدسة مقاس 35 مم: 22.6 مم × 22.6 مم × 50.9 مم (القطر الخارجي للعدسة Φ43.2 مم) الوزن (بما في ذلك العدسة): • 85.5±4.5 جرام (مع عدسة 5 مم) • 70.5±3.6 جرام (مع عدسة 10 ملم) • 35.7±2 جرام (مع عدسة 12 ملم) • 40.7±2.1 جرام (مع عدسة مقاس 17 ملم) • 71.0±3.6 جرام (مع عدسة مقاس 25 مم) • 110±5.5 جرام (مع عدسة 35 ملم) |
| القدرة على التكيف البيئي |
درجة حرارة التشغيل:-40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين:-45 درجة مئوية~+85 درجة مئوية رطوبة:5% ~ 95%، غير التكثيف اهتزاز:5.35 جرام، اهتزاز عشوائي، 3 محاور تأثير:نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات شهادة:ROHS2.0/الوصول عدسة بصرية:التركيز الحراري الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL1208 في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة وما إلى ذلك.
فوائد المنتج
مجموعة متنوعة من المنتجات الغنية- توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
الأداء المتميز- تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصممة للعمل في ظل مجموعة واسعة من التحديات البيئية.
التكامل السهل- خيارات الواجهة المتعددة تجعل التكامل سهلاً وتمكن التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
في أي الصناعات يتم استخدام أجهزة الكشف بالأشعة تحت الحمراء ذات صفيف المستوى البؤري؟
يعد كاشف المستوى البؤري بالأشعة تحت الحمراء المكون الأساسي لنظام التصوير الحراري، وهو المفتاح لاكتشاف معلومات الأشعة تحت الحمراء الخاصة بالأشياء وتحديدها وتحليلها. لديها مجموعة واسعة من التطبيقات في حركة المرور والتفتيش ومراقبة الأمن والأرصاد الجوية والطب وغيرها من الصناعات.
ما هي خصائص كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وغير المبرد؟
يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وكاشف المستوى البؤري بالأشعة تحت الحمراء غير المبردة. يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغ ذات درجة حرارة منخفضة مع حساسية عالية ويمكنه التمييز بين الاختلافات الأكثر دقة في درجات الحرارة، في حين أن كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبردة لا يحتاج إلى بيئة مبردة ويمكنه العمل في درجة حرارة الغرفة.
