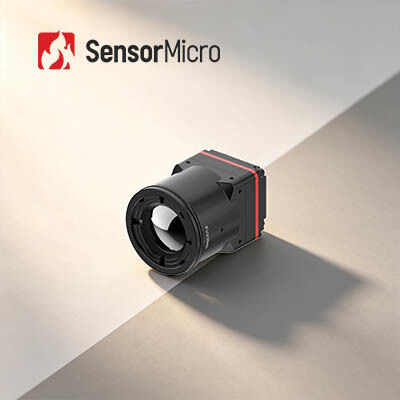

وحدات التصوير الحراري بدقة HD 1280x1024 مع حجم البكسل 8μm وحساسية حرارية 30mK للكشف الدقيق
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| NETD نموذجي | ≥30 مللي كلفن | استهلاك الطاقة | 1 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار | 25/30 هرتز |
| درجة البكسل | 12 ميكرومتر | دقة | 1280x1024 |
| إبراز | وحدة التصوير الحراري بدون طيار 640x512,وحدة التصوير الحراري الصناعي 12uM,التصوير الحراري Lwir Camera Core |
||
منتوج وصف
وحدة التصوير الحراري عالية الجودة 1280x1024/8μm لمكافحة الحرائق في الغابات
لمحة عامة عن المنتج
جهاز iTL1208 هو جوهر كاميرا تحت الحمراء عالي التكامل 8 ميكرومبيكسل مصمم خصيصًا للتطبيقات المحمولة الحساسة لـ SWaP. مع أبعاد مضغوطة تبلغ 22.6 × 22.6 × 34.5 مم ووزنها 35 فقط.7 غرام مع عدسة 12 مم، يوفر صورة حرارية HD 1280 × 1024 وحساسية حرارية عالية 30mK. يحتوي على واجهة MIPI CSI ، مخرج RAW / YUV مزدوج والتحكم المتسلسل / I2C ،هذه الوحدة سهلة الاندماج مثالية للمحمولأجهزة التصوير الحراري للأجهزة الأمنية والصناعية وإطفاء الحرائق والإنقاذ
الخصائص الرئيسية
تصميم خفيف للغاية
- الحجم المدمج من 22.6 × 22.6 × 34.5mm ووزن 34.5g (بما في ذلك عدسة 12mm)
- من بين أعلى مستويات الاندماج في فئتها
حساسية عالية، اكتشاف دقيق
- 8μm حجم بكسل صغير للغاية مع دقة 1280 × 1024، وتقديم التفاصيل الدقيقة والصور الواضحة
- NETD النموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة
تطوير مبسط، اندماج سريع
- خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهة إنتاج الصورة MIPI CSI
- إخراج بيانات الصور RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL1208 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | الـ RAW/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمية | MIPI-CSI |
| فولتاج التغذية | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر العدسة الخارجي Φ37 ملم) مع عدسة 10 مم: 22.6mm × 22.6mm × 45.3mm (قطر العدسة الخارجي Φ33mm) مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر العدسة الخارجي Φ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر العدسة الخارجي Φ27 ملم) مع عدسة 25 مم: 22.6mm × 22.6mm × 44.2mm (قطر العدسة الخارجي Φ33mm) مع عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر العدسة الخارجي Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) | 85.5±4.5g (مع عدسة 5mm) 70.5±3.6g (مع عدسة 10mm) 35.7±2g (مع عدسة 12 ملم) 40.7±2.1g (مع عدسة 17 ملم) 71.0±3.6g (مع عدسة 25mm) 110±5.5 غرام (مع عدسة 35 ملم) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
ويمكن استخدام وحدة التصوير الحراري iTL1208 في مجالات مكافحة الحرائق في الغابات، وصيانة الطاقة، والتفتيش الضوئي، ومراقبة الأمن، والأجهزة القابلة للارتداء، والأجهزة المحمولة، وغيرها.
الخدمات المخصصة
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو طريقة تشخيص جديدة وفعالة غير غازية تستند إلى الكشف عن درجة حرارة سطح الكائن.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصورها في شكل خريطة توزيع درجة الحرارة.
ما الذي يمكن استخدامه في التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام التصوير الحراري بالأشعة تحت الحمراء لإجراء عمليات تفتيش للمنازل، وتحديد العيوب الهيكلية، والأخطاء الكهربائية، والأخطاء الميكانيكية، والتغيرات الفسيولوجية في الناس والحيوانات، وغيرها الكثير.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
في الاختبار غير المدمر:
- سهلة الاختبار وسريعة الاستجابة دون تلف
- توفير التكاليف وزيادة كفاءة العمل، وتقليل انخفاض قيمة القوى العاملة والمعدات
- فعال جداً في إيجاد المشاكل الخفية في جسم الإنسان
- آمنة بنسبة 100% بدون إشعاع وألم
- أداة مثالية لفحص صحي مبكر
